Cảm biến lưu lượng Ifm SD1440

DANH MỤC IFM

Cảm biến lưu lượng Ifm sd1440

Cảm biến lưu lượng SD1440

Thương hiệu: Ifm
Mã sản phẩm: SDD11DXXFRKG/US-100

  • Đo lường chính xác lưu lượng, mức tiêu thụ và nhiệt độ môi trường.
  • Độ chính xác cao, độ lặp lại và phép đo thông số động
  • Để phát hiện khí nén trong công nghiệp
  • Với đầu ra chuyển mạch, đầu ra analog và đầu ra dạng xung
  • Có thể điều chỉnh theo đường kính ống bên trong

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Dải đo
0.6...143.9 m/s0.3...26260 m³/h0.005...437.6 m³/min
Kết nối với hệ thống kết nối ren G 1 ren trong
Ứng dụng cho các ứng dụng công nghiệp
Lắp đặt Có thể điều chỉnh theo đường kính ống bên trong; ( 14...254 mm)
Môi chất khí nén; nitrogen (N2)
Nhiệt độ trung bình[°C] -10...60
Áp suất phá vỡ tối thiểu
100 bar10 MPa
Cấp áp suất
50 bar5 MPa
MAWP (for applications theo tiêu chuẩn CRN)[bar] 10
Hệ số nhiệt độ[1/K] ± 0,07 % MW
Độ chính xác (in the measuring range) ± (6 % MW + 0,6 % MEW); (reference conditions: diA = 73 mm; inlet pipe length >= 3 m; outlet pipe length >= 0,5 m; reference nhiệt độ: 20...25 °C; tiêu chuẩn volume flow: 50...850 Nm³/h)
Khả năng lặp lại ± 1,5 % MW
Nhiệt độ môi trường[°C] 0...60
Nhiệt độ bảo quản[°C] -20...85
Độ ẩm không khí tương đối tối đa[%] 90
Cấp bảo vệ IP 65; IP 67

Thời gian đáp ứng

Thời gian đáp ứng[s] 0.1; (dAP = 0)
Giá trị quá trình giảm chấn dAP[s] 0...5
Tùy chọn cấu hình tham số độ trễ/ window; thường mở/đóng; current/pulse output; màn hình có thể xoay và tắt; Bộ phận hiển thị; tổng số
Tín hiệu đầu ra Tín hiệu chuyển đổi; tín hiệu analog; tín hiệu xung; IO-Link; ( có thể cấu hình được)
Thiết kế phần điện PNP/NPN
Số lượng đầu ra digital 2
Chức năng đầu ra thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V] 2.5
Tín hiệu ra chuyển mạch DC cố định[mA] 150; (per output)
Số lượng đầu ra analog 1
Đầu ra dòng analog[mA] 4...20; (scalable)
Tải trọng tối đa[O] 500
Đầu ra dang xung đồng hồ đo lượng tiêu thụ
Bảo vệ ngắn mạch Có
Loại bảo vệ ngắn mạch Có (non-latching)
Bảo vệ quá tải Có

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Điện áp hoạt động[V] 18...30 DC; (to SELV/PELV)
Mức tiêu thụ dòng điện[mA] < 80
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Thời gian trễ bật nguồn[s] 1
Đầu vào thiết lập lại bộ đếm
Dải đo
0.6...143.9 m/s0.3...26260 m³/h0.005...437.6 m³/min
Phạm vi hiển thị
0...172.7 m/s0...31520 m³/h0...525.2 m³/min
Độ phân giải
0.1 m/s0.05 m³/h0.01 m³/min
Điểm đặt SP
1.4...143.9 m/s0.8...26260 m³/h0.013...437.6 m³/min
Điểm đặt lại rP
0.7...143.2 m/s0.4...26140 m³/h0.007...435.6 m³/min
Analog start point ASP
0...115.1 m/s0...21000 m³/h0...350 m³/min
Analog end point AEP
28.8...143.9 m/s422...26260 m³/h7.04...437.6 m³/min
Low flow cut-off LFC
0.2...1.4 m/s0.1...260 m³/h0.002...4.4 m³/min
Bước điều chỉnh
0.1 m/s0.01 m³/h0.001 m³/min
Giao diện truyền thông IO-Link
Kiểu truyền động COM2 (38,4 kBaud)
Phiên bản IO-Link 1.1
tiêu chuẩn SDCI IEC 61131-9 CDV
Profiles Digital Measuring Sensor (0x800A), Nhận diện và Chẩn đoán (0x4000)
chế độ SIO Có
Yêu cầu port kết nối chính class A
Xử lý dữ liệu analog 8
Xử lý dữ liệu nhị phân 2
Thời gian chu kỳ xử lý tối thiểu[ms] 6.8
Hỗ trợ DeviceID>
Kiểu hoạt độngDeviceID
Mặc định1592

Tải tài liệu cho SD1440

Tải file PDF

SẢN PHẨM LIÊN QUAN

Cảm biến lưu lượng Ifm sbn434
Cảm biến lưu lượng SBN434

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SBN34HF010KG/US

Cảm biến lưu lượng Ifm sm6000
Cảm biến lưu lượng SM6000

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SMR12GGXFRKG/US-100

Cảm biến lưu lượng Ifm sa5020
Cảm biến lưu lượng SA5020

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SAD10XDBFRKG/US-100

Cảm biến lưu lượng Ifm sf321a
Cảm biến lưu lượng SF321A

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SFR12ABB/2G

Cảm biến lưu lượng Ifm sf3410
Cảm biến lưu lượng SF3410

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SFR12XBK/6M

Cảm biến lưu lượng Ifm sby321
Cảm biến lưu lượng SBY321

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SBY12IR0BPKG/US

Cảm biến lưu lượng Ifm sb6242
Cảm biến lưu lượng SB6242

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SBG11KL0FRKG

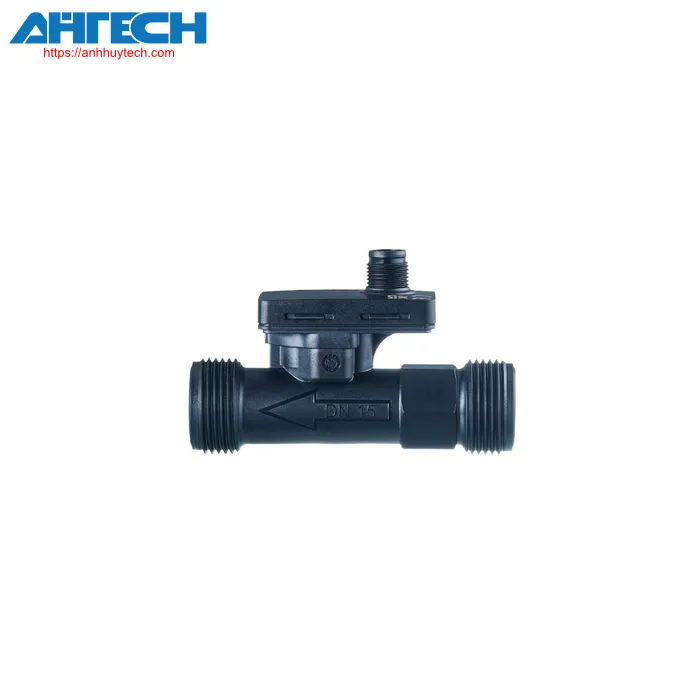

Cảm biến lưu lượng Ifm sv6151
