Cảm biến lưu lượng Ifm SD2501

DANH MỤC IFM

Cảm biến lưu lượng Ifm sd2501

Cảm biến lưu lượng SD2501

Thương hiệu: Ifm
Mã sản phẩm: SDN21DGXFRKG/US-100

  • Đo chính xác lưu lượng, mức tiêu thụ, áp suất và nhiệt độ của môi chất
  • Độ chính xác cao, độ lặp lại và phép đo thông số động
  • Để phát hiện khí nén trong công nghiệp
  • Màn hình màu đỏ/xanh để xác định rõ ràng phạm vi chấp nhận được
  • Màn hình có thể xoay để đạt được sự căn chỉnh tối ưu

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Dải đo
80...24720 scfh1.5...412 scfm1...275.6 ft/s
Kết nối với hệ thống kết nối ren ngoài 2" NPT/ DN50
Ứng dụng cho các ứng dụng công nghiệp
Môi chất khí nén
Nhiệt độ trung bình[°C] -10...60
Áp suất phá vỡ tối thiểu[psi] 928
Cấp áp suất[psi] 232
MAWP (for applications theo tiêu chuẩn CRN)[bar] 9.5
Hệ số nhiệt độ[1/K] ± 0,07 % MW
Độ chính xác (in the measuring range) class 141: ± (2 % MW + 0,5 % MEW); class 344: ± (6 % MW + 0,6 % MEW) ; chất lượng khí nén theo tiêu chuẩn ISO 8573-1:2010; ở nhiệt độ lưu chất 73 °F
Khả năng lặp lại ± (0,4 % MW + 0,1 % MEW)
Nhiệt độ môi trường[°F] 32...140
Nhiệt độ bảo quản[°F] -4...185
Độ ẩm không khí tương đối tối đa[%] 90
Cấp bảo vệ IP 65; IP 67

Thời gian đáp ứng

Thời gian đáp ứng[s] 0.1; (dAP = 0)
Giá trị quá trình giảm chấn dAP[s] 0...5
Tùy chọn cấu hình tham số độ trễ/ window; thường mở/đóng; current/pulse output; màn hình có thể xoay và tắt; Bộ phận hiển thị; tổng số
Tín hiệu đầu ra Tín hiệu chuyển đổi; tín hiệu analog; tín hiệu xung; IO-Link; ( có thể cấu hình được)
Thiết kế phần điện PNP/NPN
Số lượng đầu ra digital 2
Chức năng đầu ra thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V] 2.5
Tín hiệu ra chuyển mạch DC cố định[mA] 150; (per output)
Số lượng đầu ra analog 1
Đầu ra dòng analog[mA] 4...20; (scalable)
Tải trọng tối đa[O] 500
Đầu ra dang xung đồng hồ đo lượng tiêu thụ
Bảo vệ ngắn mạch Có
Loại bảo vệ ngắn mạch Có (non-latching)
Bảo vệ quá tải Có

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Điện áp hoạt động[V] 18...30 DC; (to SELV/PELV)
Mức tiêu thụ dòng điện[mA] < 80
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Thời gian trễ bật nguồn[s] 1
Đầu vào thiết lập lại bộ đếm
Dải đo
80...24720 scfh1.5...412 scfm1...275.6 ft/s
Phạm vi hiển thị
0...29660 scfh0...494.5 scfm0...330.8 ft/s
Độ phân giải
20 scfh0.5 scfm0.2 ft/s
Điểm đặt SP
210...24710 scfh3.5...411.8 scfm2.4...275.5 ft/s
Điểm đặt lại rP
90...24590 scfh1.5...409.8 scfm1...274.1 ft/s
Analog start point ASP
0...19780 scfh0...329.6 scfm0...220.5 ft/s
Analog end point AEP
4940...24720 scfh82.4...412 scfm55.1...275.6 ft/s
Low flow cut-off LFC
70...250 scfh1.2...4.1 scfm0.8...2.8 ft/s
Bước điều chỉnh
1 scfh0.1 scfm0.1 ft/s
Giao diện truyền thông IO-Link
Kiểu truyền động COM2 (38,4 kBaud)
Phiên bản IO-Link 1.1
tiêu chuẩn SDCI IEC 61131-9 CDV
Profiles Digital Measuring Sensor (0x800A), Nhận diện và Chẩn đoán (0x4000)
chế độ SIO Có
Yêu cầu port kết nối chính class A
Xử lý dữ liệu analog 8
Xử lý dữ liệu nhị phân 2
Thời gian chu kỳ xử lý tối thiểu[ms] 7.2
Hỗ trợ DeviceID>
Kiểu hoạt độngDeviceID
Mặc định871

Tải tài liệu cho SD2501

Tải file PDF

SẢN PHẨM LIÊN QUAN

Cảm biến lưu lượng Ifm sm9004
Cảm biến lưu lượng SM9004

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SMR21XGX50KG/US

Cảm biến lưu lượng Ifm sd6600
Cảm biến lưu lượng SD6600

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SDR12DGXFRKG/US-100

Cảm biến lưu lượng Ifm si0521
Cảm biến lưu lượng SI0521

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SID10ADBFPKG/US-100

Cảm biến lưu lượng Ifm sby357
Cảm biến lưu lượng SBY357

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SBY32BF0BPKG/US

Cảm biến lưu lượng Ifm sbm613
Cảm biến lưu lượng SBM613

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SBM34XKX10KG/O/US

Cảm biến lưu lượng Ifm sv5610
Cảm biến lưu lượng SV5610

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SVN12XXXIRKG/US-100

Cảm biến lưu lượng Ifm sdg350
Cảm biến lưu lượng SDG350

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SDG2 1/2"METRIS PB DN65 SS

Cảm biến lưu lượng Ifm su7621
Cảm biến lưu lượng SU7621

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SUN34XXBFRKG/US

Cảm biến lưu lượng Ifm sm7500
Cảm biến lưu lượng SM7500

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SMK34GGXFRKG/US-100

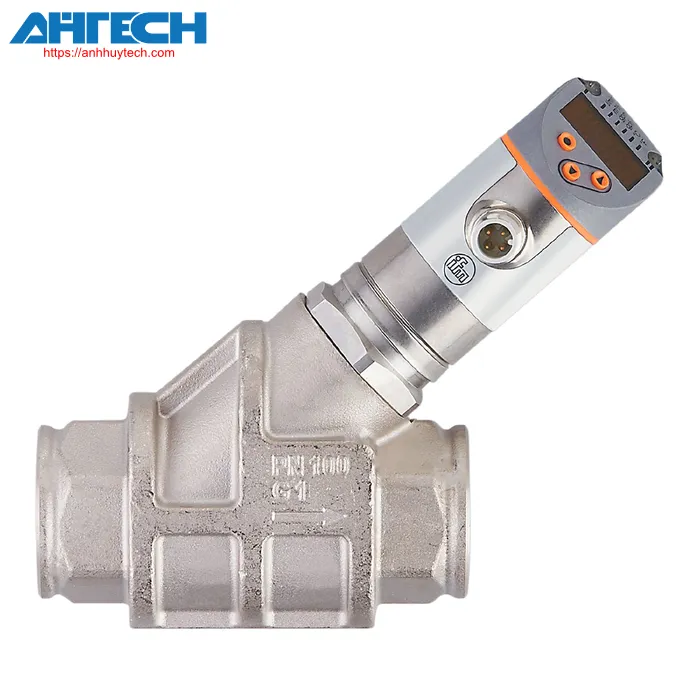

Cảm biến lưu lượng Ifm sb5242
