Cảm biến lưu lượng Ifm SD9500

DANH MỤC IFM

Cảm biến lưu lượng Ifm sd9500

Cảm biến lưu lượng SD9500

Thương hiệu: Ifm
Mã sản phẩm: SDR32DGXFRKG/US-100

  • Đo chính xác lưu lượng, mức tiêu thụ, áp suất và nhiệt độ của môi chất
  • Độ chính xác cao, độ lặp lại và phép đo thông số động
  • Để phát hiện khí nén trong công nghiệp
  • Màn hình màu đỏ/xanh để xác định rõ ràng phạm vi chấp nhận được
  • Màn hình có thể xoay để đạt được sự căn chỉnh tối ưu

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Dải đo
20...6830 l/min0.3...81 m/s1.4...410 m³/h
Kết nối với hệ thống kết nối ren R 1 1/2 ren ngoài DN40
Ứng dụng cho các ứng dụng công nghiệp
Môi chất khí nén
Nhiệt độ trung bình[°C] -10...60
Áp suất phá vỡ tối thiểu
64 bar6.4 MPa
Cấp áp suất
16 bar1.6 MPa
MAWP (for applications theo tiêu chuẩn CRN)[bar] 8.9
Hệ số nhiệt độ[1/K] ± 0,07 % MW
Độ chính xác (in the measuring range) class 141: ± (2 % MW + 0,5 % MEW); class 344: ± (6 % MW + 0,6 % MEW) ; chất lượng khí nén theo tiêu chuẩn ISO 8573-1:2010; ở nhiệt độ lưu chất 23 °C
Khả năng lặp lại ± (0,4 % MW + 0,1 % MEW)
Nhiệt độ môi trường[°C] 0...60
Nhiệt độ bảo quản[°C] -20...85
Độ ẩm không khí tương đối tối đa[%] 90
Cấp bảo vệ IP 65; IP 67

Thời gian đáp ứng

Thời gian đáp ứng[s] 0.1; (dAP = 0)
Giá trị quá trình giảm chấn dAP[s] 0...5
Tùy chọn cấu hình tham số độ trễ/ window; thường mở/đóng; current/pulse output; màn hình có thể xoay và tắt; Bộ phận hiển thị; tổng số
Tín hiệu đầu ra Tín hiệu chuyển đổi; tín hiệu analog; tín hiệu xung; IO-Link; ( có thể cấu hình được)
Thiết kế phần điện PNP/NPN
Số lượng đầu ra digital 2
Chức năng đầu ra thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V] 2.5
Tín hiệu ra chuyển mạch DC cố định[mA] 150; (per output)
Số lượng đầu ra analog 1
Đầu ra dòng analog[mA] 4...20; (scalable)
Tải trọng tối đa[O] 500
Đầu ra dang xung đồng hồ đo lượng tiêu thụ
Bảo vệ ngắn mạch Có
Loại bảo vệ ngắn mạch Có (non-latching)
Bảo vệ quá tải Có

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Điện áp hoạt động[V] 18...30 DC; (to SELV/PELV)
Mức tiêu thụ dòng điện[mA] < 80
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Thời gian trễ bật nguồn[s] 1
Đầu vào thiết lập lại bộ đếm
Dải đo
20...6830 l/min0.3...81 m/s1.4...410 m³/h
Phạm vi hiển thị
0...8200 l/min0...97.2 m/s0...492 m³/h
Độ phân giải
10 l/min0.1 m/s0.2 m³/h
Điểm đặt SP
60...6830 l/min0.7...81 m/s3.6...409.8 m³/h
Điểm đặt lại rP
30...6800 l/min0.3...80.6 m/s1.6...407.8 m³/h
Analog start point ASP
0...5460 l/min0...64.8 m/s0...327.9 m³/h
Analog end point AEP
1370...6830 l/min16.2...81 m/s82.1...410 m³/h
Low flow cut-off LFC
10...70 l/min0.1...0.9 m/s0.5...4.4 m³/h
Bước điều chỉnh
1 l/min0.1 m/s0.1 m³/h
Giao diện truyền thông IO-Link
Kiểu truyền động COM2 (38,4 kBaud)
Phiên bản IO-Link 1.1
tiêu chuẩn SDCI IEC 61131-9 CDV
Profiles Digital Measuring Sensor (0x800A), Nhận diện và Chẩn đoán (0x4000)
chế độ SIO Có
Yêu cầu port kết nối chính class A
Xử lý dữ liệu analog 8
Xử lý dữ liệu nhị phân 2
Thời gian chu kỳ xử lý tối thiểu[ms] 7.2
Hỗ trợ DeviceID>
Kiểu hoạt độngDeviceID
Mặc định869

Tải tài liệu cho SD9500

Tải file PDF

SẢN PHẨM LIÊN QUAN

Cảm biến lưu lượng Ifm sb7242
Cảm biến lưu lượng SB7242

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SBG11KL0FRKG

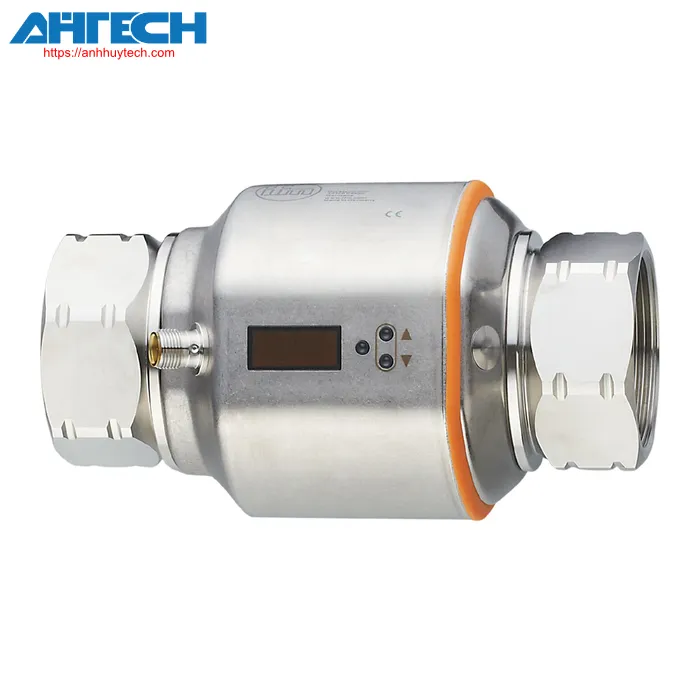

Cảm biến lưu lượng Ifm sm2500
Cảm biến lưu lượng SM2500

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SMK21XGXFRKG/US-100

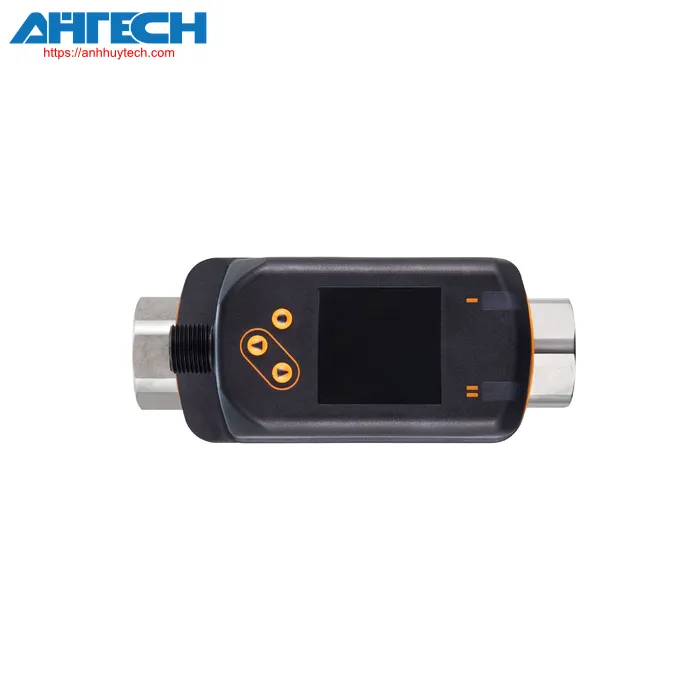

Cảm biến lưu lượng Ifm sv5610
Cảm biến lưu lượng SV5610

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SVN12XXXIRKG/US-100

Cảm biến lưu lượng Ifm sr0151
Cảm biến lưu lượng SR0151

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    VS3000/24VDC

Cảm biến lưu lượng Ifm sm2601
Cảm biến lưu lượng SM2601

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SMN21XGXFRKG/US-100

Cảm biến lưu lượng Ifm sd8600
Cảm biến lưu lượng SD8600

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SDR11DGXFRKG/US-100

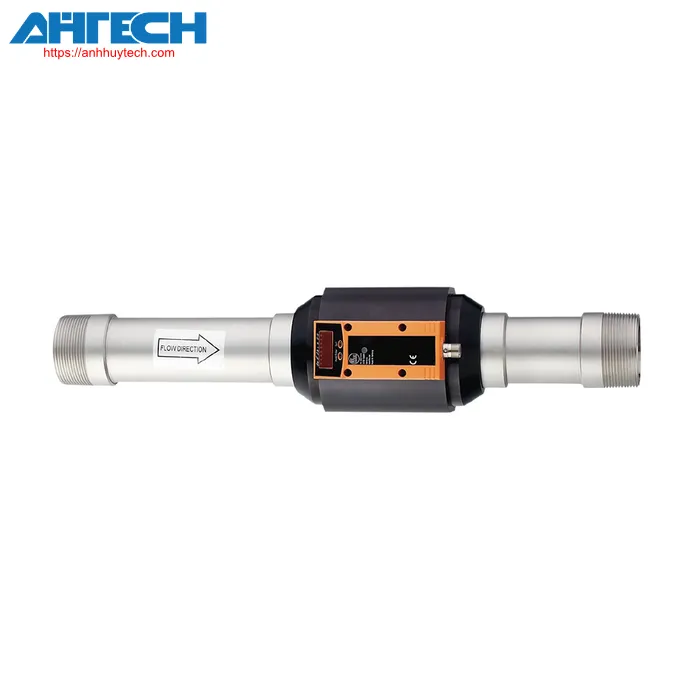

Cảm biến lưu lượng Ifm sd2000
Cảm biến lưu lượng SD2000

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SDR21DGXFPKG/US-100

Cảm biến lưu lượng Ifm sv6050
Cảm biến lưu lượng SV6050

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SVM34XXXD0KG/US-100

Cảm biến lưu lượng Ifm sbu624
Cảm biến lưu lượng SBU624

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SBU12DI040KG/US

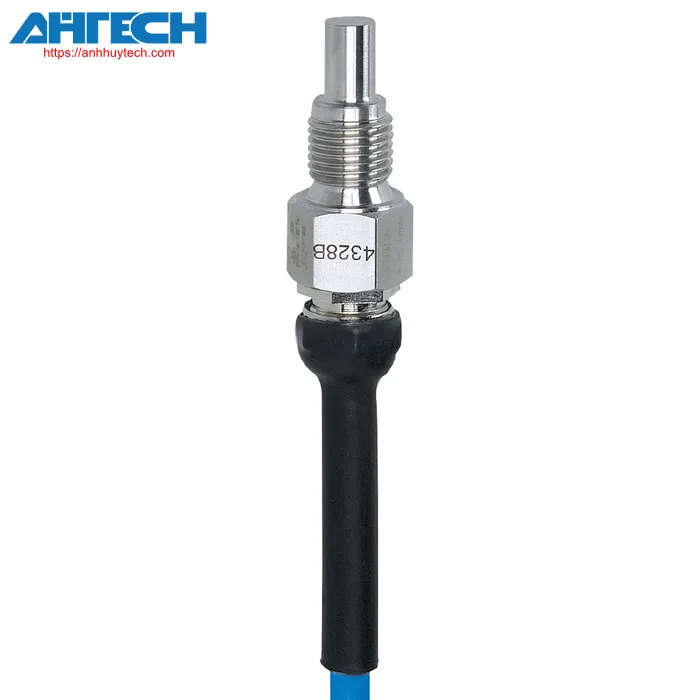

Cảm biến lưu lượng Ifm sf221a
