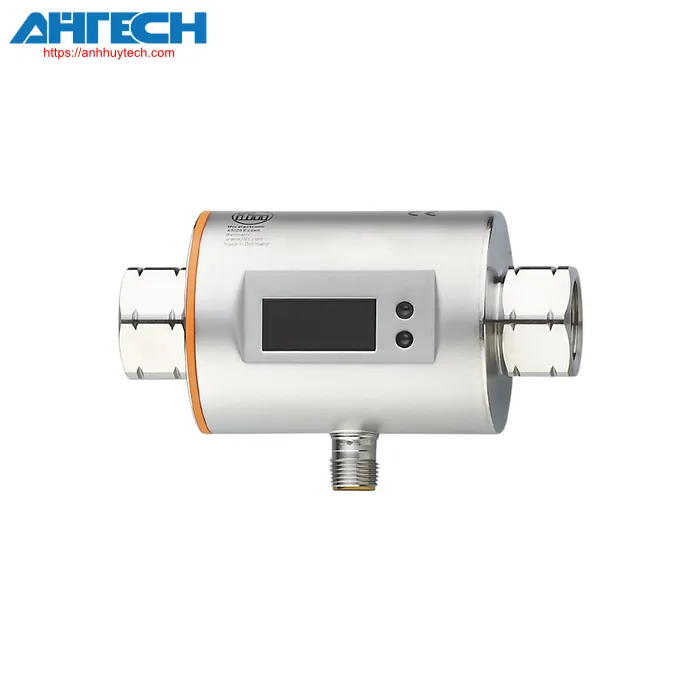

Cảm biến lưu lượng Ifm SM2604

DANH MỤC IFM

Cảm biến lưu lượng SM2604

Thương hiệu: Ifm
Mã sản phẩm: SMN21XGX50KG/US-100

Đo lường chính xác lưu lượng, mức tiêu thụ và nhiệt độ môi trường.
Độ chính xác cao, độ lặp lại và phép đo thông số động
Sử dụng trong mạch làm mát bằng nước
Hai đầu ra analog cố định
Màn hình hiển thị số rõ ràng

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra

Số lượng đầu ra analog: 2

Dải đo

5...600 l/min

0.3...36 m³/h

80...9510 gph

1.3...158.5 gpm

Kết nối với hệ thống

kết nối ren 2" NPT ren trong DN50

Hệ thống

các tiếp điểm được mạ vàng

Ứng dụng

phát hiện ống rỗng; cho các ứng dụng công nghiệp

Môi chất

Chất lỏng dẫn điện; nước; chất lỏng có gốc nước

Lưu ý về môi chất

độ dẫn điện: = 20 µS/cm

độ nhớt: < 70 mm²/s (40 °C)

Nhiệt độ trung bình

-10...90 °C

14...194 °F

Cấp áp suất

16 bar

232 psi

1.6 MPa

MAWP (for applications theo tiêu chuẩn CRN)[bar]

Thời gian đáp ứng[s]

0.35; (dAP = 0)

Giá trị quá trình giảm chấn dAP[s]

0...5

Trọng lượng[g]

2728

Vỏ ngoài

dạng hình chữ nhật

Kích thước[mm]

180 x 103 x 117

Vật liệu

thép không gỉ (1.4404 / 316L); thép không gỉ (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U

Materials (wetted parts)

thép không gỉ (1.4404 / 316L); thép không gỉ (1.4571/316Ti ); PEEK; FKM

Kết nối với hệ thống

kết nối ren 2" NPT ren trong DN50

Phần mềm/lập trình

Tùy chọn cấu hình tham số

Màn hình có thể bị vô hiệu hóa; Đơn vị hiển thị; Phát hiện ống rỗng

Nhiệt độ môi trường

-10...60 °C

14...140 °F

Nhiệt độ bảo quản

-25...80 °C

-13...176 °F

Cấp bảo vệ

IP 65; IP 67

Dải đo

5...600 l/min

0.3...36 m³/h

80...9510 gph

1.3...158.5 gpm

Phạm vi hiển thị

-720...720 l/min

-43.2...43.2 m³/h

-11410...11410 gph

-190.2...190.2 gpm

Độ phân giải

0.5 l/min

0.02 m³/h

5 gph

0.1 gpm

Analog start point ASP

0...480 l/min

0...28.8 m³/h

0...7610 gph

0...126.8 gpm

Analog end point AEP

120...600 l/min

7.2...36 m³/h

1900...9510 gph

31.7...158.5 gpm

Low flow cut-off LFC

< 15 l/min

< 0.9 m³/h

< 240 gph

< 4 gpm

Bước điều chỉnh

0.5 l/min

0.02 m³/h

5 gph

0.1 gpm

Phép đo động lực học

1:120

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra	Số lượng đầu ra analog: 2
Điện áp hoạt động[V]	18...32 DC; (to SELV/PELV)
Mức tiêu thụ dòng điện[mA]	< 150
Cấp bảo vệ	III
Bảo vệ phân cực ngược	Có
Thời gian trễ bật nguồn[s]	5
Nguyên tắc đo lường	cảm biến từ - cảm ứng
Tổng số đầu ra	2
Tín hiệu đầu ra	tín hiệu analog
Số lượng đầu ra analog	2
Đầu ra dòng analog[mA]	4...20; (= 22 mA)
Tải trọng tối đa[O]	500
Độ chính xác (in the measuring range)	± (0,8 % MW + 0,5 % MEW)
Khả năng lặp lại	± 0,2% MEW
