Cảm biến lưu lượng Ifm SM7601

DANH MỤC IFM

Cảm biến lưu lượng Ifm sm7601

Cảm biến lưu lượng SM7601

Thương hiệu: Ifm
Mã sản phẩm: SMN34GGXFRKG/US-100

  • Đo lường chính xác lưu lượng, mức tiêu thụ và nhiệt độ môi trường.
  • Độ chính xác cao, độ lặp lại và phép đo thông số động
  • Với đầu ra chuyển mạch, đầu ra analog và đầu ra dạng xung
  • Màn hình hiển thị số rõ ràng

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Dải đo
3...792 gph0.06...13.2 gpm
Kết nối với hệ thống kết nối ren 3/4" NPT ren trong DN20
Hệ thống các tiếp điểm được mạ vàng
Ứng dụng Chức năng tổng hợp; dùng trong các ứng dụng công nghiệp
Môi chất Chất lỏng dẫn điện; nước; chất lỏng có gốc nước
Lưu ý về môi chất
độ dẫn điện: = 20 µS/cm
độ nhớt: < 70 mm²/s (40 °C)
Nhiệt độ trung bình[°F] 14...158
Cấp áp suất
16 bar232 psi1.6 MPa
MAWP (for applications theo tiêu chuẩn CRN)[bar] 11.2
Độ chính xác (in the measuring range) ± (0,8 % MW + 0,5 % MEW)
Khả năng lặp lại ± 0,2% MEW
Nhiệt độ môi trường[°F] 14...140
Nhiệt độ bảo quản[°F] -13...176
Cấp bảo vệ IP 67

Thời gian đáp ứng

Thời gian đáp ứng[s] 0.15; (dAP = 0, T19)
Thời gian trễ có thể lập trình dS, dr[s] 0...50
Giá trị quá trình giảm chấn dAP[s] 0...5
Tùy chọn cấu hình tham số Theo dõi lưu lượng; đồng hồ đo số lượng; bộ đếm cài sẵn; theo dõi nhiệt độ; độ trễ / cửa sổ; mở / đóng bình thường; logic chuyển tiếp; đầu ra dòng điện / điện áp / xung; độ trễ khởi động; màn hình có thể tắt; đơn vị hiển thị.
Tổng số đầu ra 2
Tín hiệu đầu ra Tín hiệu chuyển đổi; tín hiệu analog; tín hiệu xung; IO-Link; ( có thể cấu hình được)
Thiết kế phần điện PNP/NPN
Số lượng đầu ra digital 2
Chức năng đầu ra thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V] 2
Tín hiệu ra chuyển mạch DC cố định[mA] 200
Số lượng đầu ra analog 1
Đầu ra dòng analog[mA] 4...20; (scalable)
Tải trọng tối đa[O] 500
Đầu ra điện áp analog[V] 0...10; (scalable)
Kháng trở tối thiểu[O] 2000
Đầu ra dang xung đồng hồ đo lưu lượng
Bảo vệ ngắn mạch Có
Loại bảo vệ ngắn mạch Có (non-latching)
Bảo vệ quá tải Có

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Điện áp hoạt động[V] 18...30 DC; (to SELV/PELV)
Mức tiêu thụ dòng điện[mA] 95; ((24 ))
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Thời gian trễ bật nguồn[s] 5
Nguyên tắc đo lường cảm biến từ - cảm ứng
Đầu vào thiết lập lại bộ đếm
Dải đo
3...792 gph0.06...13.2 gpm
Phạm vi hiển thị
-951...951 gph-15.84...15.84 gpm
Độ phân giải
1 gph0.02 gpm
Điểm đặt SP
7...792 gph0.12...13.2 gpm
Điểm đặt lại rP
3...788 gph0.06...13.14 gpm
Analog start point ASP
0...636 gph0...10.6 gpm
Analog end point AEP
156...792 gph2.6...13.2 gpm
Bước điều chỉnh
1 gph0.02 gpm
Giao diện truyền thông IO-Link
Kiểu truyền động COM2 (38,4 kBaud)
Phiên bản IO-Link 1.1
tiêu chuẩn SDCI IEC 61131-9
Profiles Cảm biến thông minh: xuwrlys biến dữ liệu; Nhận diện thiết bị, Chẩn đoán thiết bị.
chế độ SIO Có
Yêu cầu port kết nối chính class A
Xử lý dữ liệu analog 3
Xử lý dữ liệu nhị phân 2
Thời gian chu kỳ xử lý tối thiểu[ms] 5
Hỗ trợ DeviceID>
Kiểu hoạt độngDeviceID
Mặc định573

Tải tài liệu cho SM7601

Tải file PDF

SẢN PHẨM LIÊN QUAN

Cảm biến lưu lượng Ifm sl0201
Cảm biến lưu lượng SL0201

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SLG23CEEAKOW/24VAC

Cảm biến lưu lượng Ifm sl5102
Cảm biến lưu lượng SL5102

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SLG23CEEBKOG/N.C./24VDC/6M

Cảm biến lưu lượng Ifm su7021
Cảm biến lưu lượng SU7021

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SUR34XXBFRKG/US

Cảm biến lưu lượng Ifm sd5000
Cảm biến lưu lượng SD5000

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SDR14DGXFPKG/US-100

Cảm biến lưu lượng Ifm su6020
Cảm biến lưu lượng SU6020

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến lưu lượng
  • Mã sản phẩm:
    SUR12XXBFRKG/US

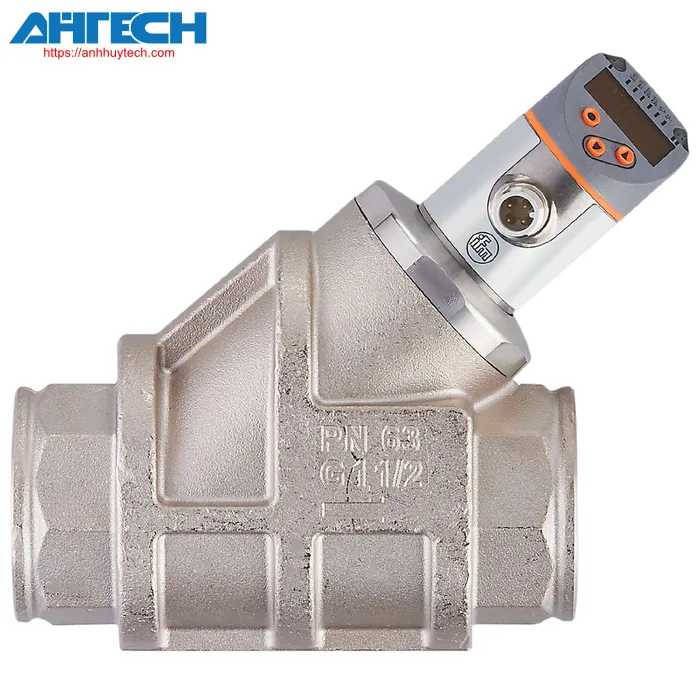

Cảm biến lưu lượng Ifm sb2257
