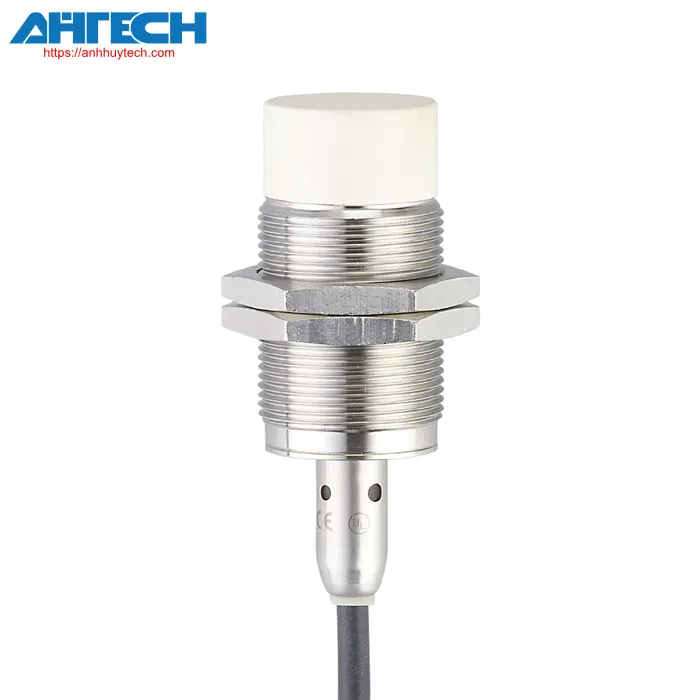

Cảm biến cảm ứng Ifm IIM203

DANH MỤC IFM

Cảm biến cảm ứng Ifm iim203

Cảm biến cảm ứng IIM203

Thương hiệu: Ifm
Mã sản phẩm: IIKC022-ASKG/M/6M/ZH

  • E1 type approval (German Federal Motor Transport Authority)
  • Phạm vi nhiệt độ hoạt động rộng
  • Bảo vệ tốt khỏi sự xâm nhập cho các điều kiện môi trường khắc nghiệt.
  • Điện trở EMC cao theo tiêu chuẩn cho xe ô tô
  • Dải điện áp hoạt động lớn

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Thiết kế phần điện PNP/NPN
Chức năng đầu ra Thường mở
Phạm vi cảm biến[mm] 22
Vỏ ngoài Loại ren
Kích thước[mm] M30 x 1.5 / L = 81
Hệ thống Tăng cường khoảng cách hoạt động
Ứng dụng Sử dụng trong các ứng dụng di động và khắc nghiệt

Thông số phần Cơ khí

Trọng lượng[g] 373
Vỏ ngoài Loại ren
Lắp đặt kiểu lắp non-flush
Kích thước[mm] M30 x 1.5 / L = 81
Kiểu ren M30 x 1.5
Vật liệu ống lồng ren: thép không gỉ; bề mặt cảm biến làm bằng LCP tự nhiên; LED window: PEI; đai ốc khóa: bằng đồng thau
Hiển thị
Trạng thái chuyển đổiLED 4 x 90 °, màu vàng
Hệ số hiệu chỉnh thép: 1 / thép không gỉ: 0.7 / Đồng thau: 0.5 / nhôm: 0.45 / đồng đỏ: 0.4
Độ trễ[% of Sr] 1...20
Dịch chuyển điểm chuyển mạch[% of Sr] -10...10

Đầu ra

Thiết kế phần điện PNP/NPN
Chức năng đầu ra Thường mở
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V] 2.5
Dòng tải tối thiểu[mA] 2; ( chỉ với chế độ hoạt động 2 dây)
Dòng rò tối đa[mA] 0.5; ( chỉ với chế độ hoạt động 2 dây)
Tín hiệu ra chuyển mạch DC cố định[mA] 100
Tần số chuyển đổi DC[Hz] 100
Bảo vệ ngắn mạch Có
Loại bảo vệ ngắn mạch Có (non-latching)
Bảo vệ quá tải Có
Điện áp hoạt động[V] 10...36 DC
Mức tiêu thụ dòng điện[mA] < 10; ( chỉ với chế độ hoạt động 3 dây)
Cấp bảo vệ II
Bảo vệ phân cực ngược Có
Phạm vi cảm biến[mm] 22
Phạm vi cảm biến thực tế Sr[mm] 22 ± 10 %
Khoảng cách hoạt động[mm] 0...17.82
Tăng cường khoảng cách hoạt động Có
Nhiệt độ môi trường[°C] -40...85
Cấp bảo vệ IP 67; IP 69K
Các bộ phận được giao kèm
đai ốc khóa: 2

Tải tài liệu cho IIM203

Tải file PDF
