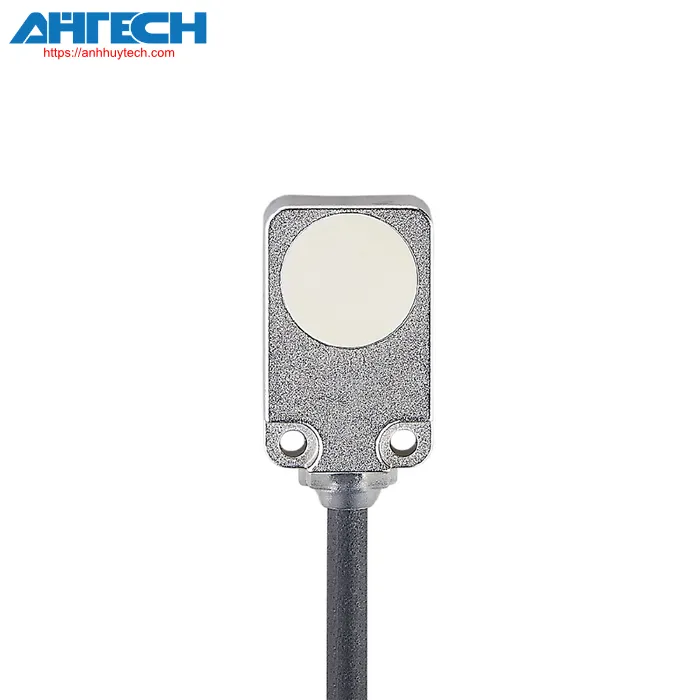

Cảm biến cảm ứng Ifm IQ2015

DANH MỤC IFM

Thương hiệu: Ifm
Mã sản phẩm: IQ23008BANKG/K1/2M/PUR

Chia sẻ:

Mô tả Download Phụ kiện

Thiết kế phần điện	NPN
Chức năng đầu ra	Thường mở
Phạm vi cảm biến[mm]	8
Vỏ ngoài	dạng hình chữ nhật
Kích thước[mm]	20 x 8 x 32
Hệ thống	phù hợp sử dụng với drag chain; Tăng cường khoảng cách hoạt động; hệ số hiệu chỉnh = 1
Kết nối	Cable: 2 m, PUR, Ø 4.9 mm; 3 x 0.34 mm²

Trọng lượng[g]

76.4

Vỏ ngoài

dạng hình chữ nhật

Lắp đặt

kiểu lắp flush

Kích thước[mm]

20 x 8 x 32

Vật liệu

lớp phủ đặc biệt bằng kẽm; bề mặt cảm biến làm bằng LCP tự nhiên; LED window: TPU (urethane); vật liệu đúc bảo vệ: PUR

phù hợp sử dụng với drag chain

Có

phù hợp sử dụng với drag chain

Bán kính uốn cong	tối thiểu 10 lần đường kính cáp
Chu kỳ uốn	> 5 Mio.

Hiển thị

Hiển thị hoạt động	1 x đèn LED, màu xanh lá cây
Trạng thái chuyển đổi	1 x LED, màu vàng

Hệ số hiệu chỉnh

thép: 1 / thép không gỉ: 1 / Đồng thau: 1 / nhôm: 1 / đồng đỏ: 1

Độ trễ[% of Sr]

3...15

Dịch chuyển điểm chuyển mạch[% of Sr]

-10...10

Hệ số hiệu chỉnh = 1

Có

Thiết kế phần điện	NPN
Chức năng đầu ra	Thường mở
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V]	2.5
Tín hiệu ra chuyển mạch DC cố định[mA]	100
Tần số chuyển đổi DC[Hz]	2000
Bảo vệ ngắn mạch	Có
Bảo vệ quá tải	Có
Điện áp hoạt động[V]	10...30 DC
Mức tiêu thụ dòng điện[mA]	< 20
Cấp bảo vệ	III
Bảo vệ phân cực ngược	Có
Phạm vi cảm biến[mm]	8
Phạm vi cảm biến thực tế Sr[mm]	8 ± 10 %
Khoảng cách hoạt động[mm]	0...6.48
Tăng cường khoảng cách hoạt động	Có
Nhiệt độ môi trường[°C]	-40...85
Cấp bảo vệ	IP 65; IP 66; IP 67; IP 68
