Cảm biến đo mức Ifm LW2120

DANH MỤC IFM

Cảm biến đo mức Ifm lw2120

Cảm biến đo mức LW2120

Thương hiệu: Ifm
Mã sản phẩm: NON-CONTACT LEVEL TRANSMITTER

  • Tần số 80 GHz cho phép đo mức với độ chính xác đến từng milimet lên tới 10 mét
  • Nguyên tắc đo không tiếp xúc: hạn chế ảnh hưởng do cặn bã hoặc ăn mòn.
  • Đo trực tiếp hoặc xuyên qua thành bể phi kim loại
  • Cài đặt đơn giản và hoạt động không cần bảo trì

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra Số lượng đầu ra kỹ thuật số: 1; Số lượng đầu ra analog: 1
Kết nối với hệ thống G 1 Aseptoflex Vario
Hệ thống các tiếp điểm được mạ vàng
Hằng số điện môi của môi chất = 2
Lưu chất được khuyến nghị Nước; lưu chất gốc từ nước
Nhiệt độ xử lý[°C] -40...150; (see diagram and note under remarks)
Tốc độ tối đa của sự thay đổi mức[mm/s] 200
Cấp áp suất[bar] 8
Lưu ý về áp suất
0 bar at medium nhiệt độ < - 20 C
Chịu áp lực chân không[mbar] -1000
MAWP (for applications according to CRN)[bar] 8
Chấp thuận sóng radio cho EU/RED; Great Britain; South Korea; USA; Canada; Australia; New Zealand; Vietnam; Singapore; Argentina; Brazil; Japan; Taiwan; South Africa
Ghi chú về phê duyệt tần số vô tuyến
The list of countries applying the European Radio Equipment Directive 2014/53/EU (RED) can be found under “Downloads”.
Thời gian đáp ứng[ms] 330
Trọng lượng[g] 723.8
Vật liệu thép không gỉ (1.4404 / 316L); PA; FKM; FVMQ
Materials (wetted parts) PTFE; EPDM; FVMQ khi sử dụng mà không có bộ chuyển đổi Aseptoflex Vario
Kết nối với hệ thống G 1 Aseptoflex Vario
Đặc tính bề mặt Ra/Rz của các bộ phận tiếp xúc với chất lỏng < 0.76

Giao diện

Giao diện truyền thông IO-Link
Kiểu truyền động COM2 (38,4 kBaud)
Phiên bản IO-Link 1.1
tiêu chuẩn SDCI IEC 61131-9
Profiles Cảm biến thông minh ED2: SSCs (0x8001), Measuring Sensor (0x000A)
chế độ SIO Có
Yêu cầu port kết nối chính class A
Xử lý dữ liệu analog 1
Xử lý dữ liệu nhị phân 2
Thời gian chu kỳ xử lý tối thiểu[ms] 6
Hỗ trợ DeviceID>
Kiểu hoạt độngDeviceID
Mặc định1532
Nhiệt độ môi trường[°C] -40...80
Lưu ý về nhiệt độ môi trường
see diagram:
Nhiệt độ bảo quản[°C] -40...90
Cấp bảo vệ IP 68; IP 69K
Dải đo[m] 10; (see diagram:)
Tốc độ lấy mẫu[Hz] > 3

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra Số lượng đầu ra kỹ thuật số: 1; Số lượng đầu ra analog: 1
Điện áp hoạt động[V] 18...30 DC
Mức tiêu thụ dòng điện[mA] < 80
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Thời gian trễ bật nguồn[s] < 15
Nguyên tắc đo lường FMCW (80 GHz technology); dải tần số 77 - 81 Hz
Tổng số đầu ra 2
Tín hiệu đầu ra Tín hiệu chuyển đổi; tín hiệu analog; IO-Link
Thiết kế phần điện PNP/NPN
Số lượng đầu ra digital 1; (2 có thể cấu hình được)
Chức năng đầu ra thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V] 2.5
Tín hiệu ra chuyển mạch DC cố định[mA] 50
Số lượng đầu ra analog 1
Đầu ra dòng analog[mA] 4...20, có thể đảo ngược; (scalable)
Tải trọng tối đa[O] 43,5 * (Ub – 18) + 600 O
Bảo vệ ngắn mạch Có
Loại bảo vệ ngắn mạch Có (non-latching)
Bảo vệ quá tải Có
Độ chính xác
± 2 mm
Độ phân giải[mm] 1
Zero tín hiệu (current)[mA] 3.8
Full tín hiệu (current)[mA] 20.5
Độ lệch nhiệt độ trên 10 K ± 1 mm

Tải tài liệu cho LW2120

Tải file PDF

SẢN PHẨM LIÊN QUAN

Cảm biến đo mức Ifm lmt105
Cảm biến đo mức LMT105

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến đo mức
  • Mã sản phẩm:
    LMECE-A12E-QSKG-2/US

Cảm biến đo mức Ifm lk1223
Cảm biến đo mức LK1223

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến đo mức
  • Mã sản phẩm:
    LK0472B-B-00KUPKG/US/WHG

Cảm biến đo mức Ifm li5132
Cảm biến đo mức LI5132

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến đo mức
  • Mã sản phẩm:
    LI0273--K-00KQPKG/US

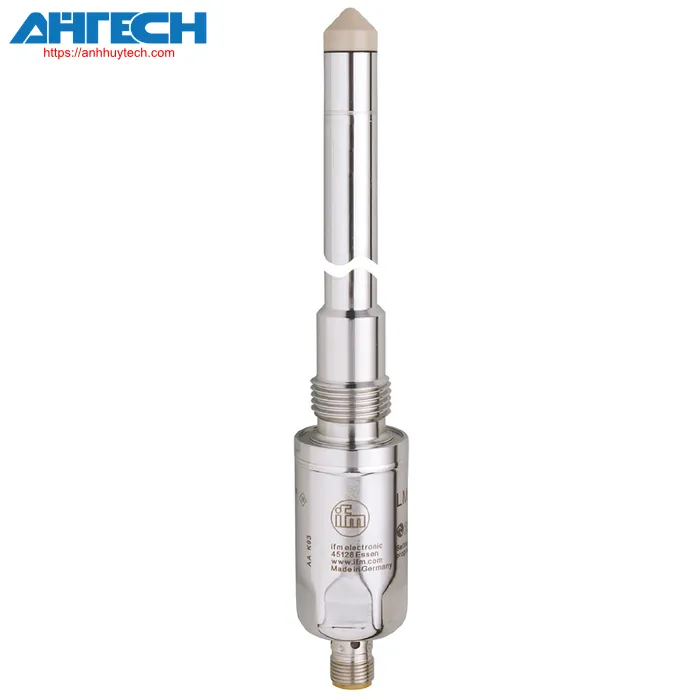

Cảm biến đo mức Ifm lmt03a
Cảm biến đo mức LMT03A

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến đo mức
  • Mã sản phẩm:
    LMDCE-A12E-QSKG-1/US/3D/3G

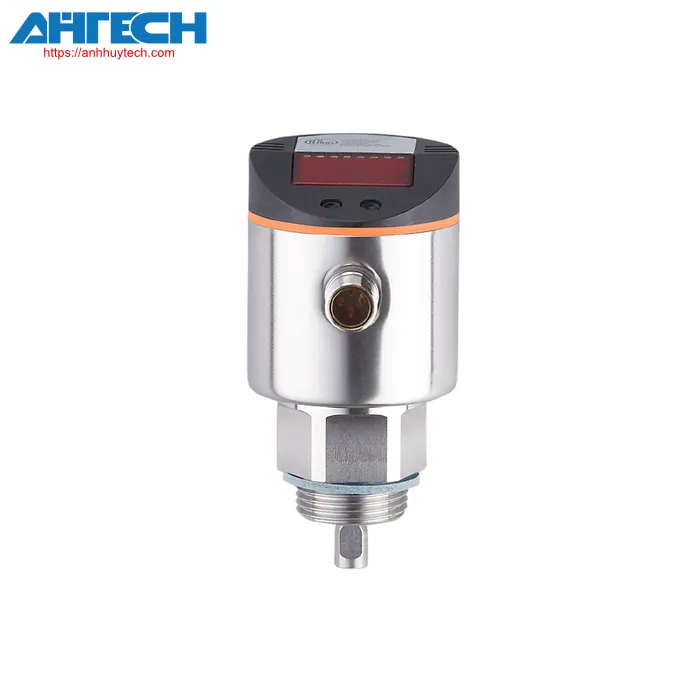

Cảm biến đo mức Ifm lr3000
Cảm biến đo mức LR3000

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến đo mức
  • Mã sản phẩm:
    LR0000B-BR34AMPKG/US

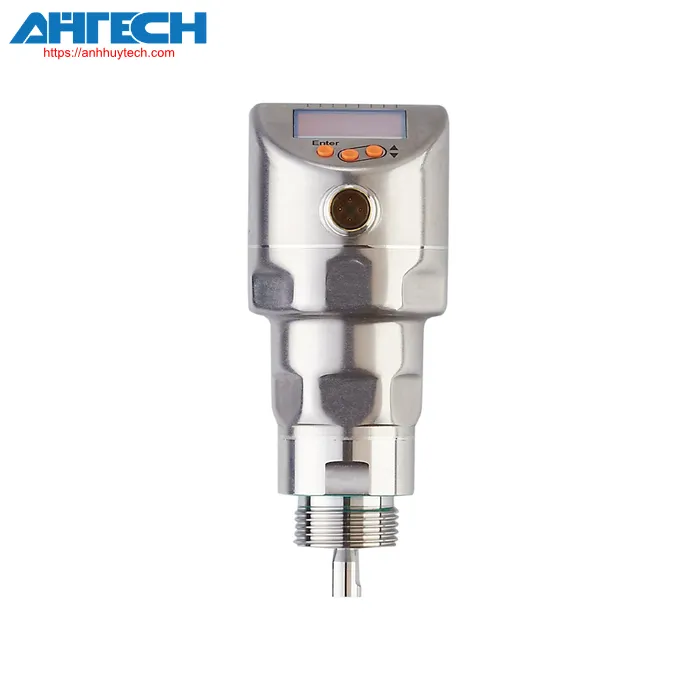

Cảm biến đo mức Ifm lr2050
Cảm biến đo mức LR2050

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến đo mức
  • Mã sản phẩm:
    LR0000B-ER34AKSKG/US

Cảm biến đo mức Ifm lr8300
Cảm biến đo mức LR8300

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến đo mức
  • Mã sản phẩm:
    LR0000B-BN34ASPKG/US

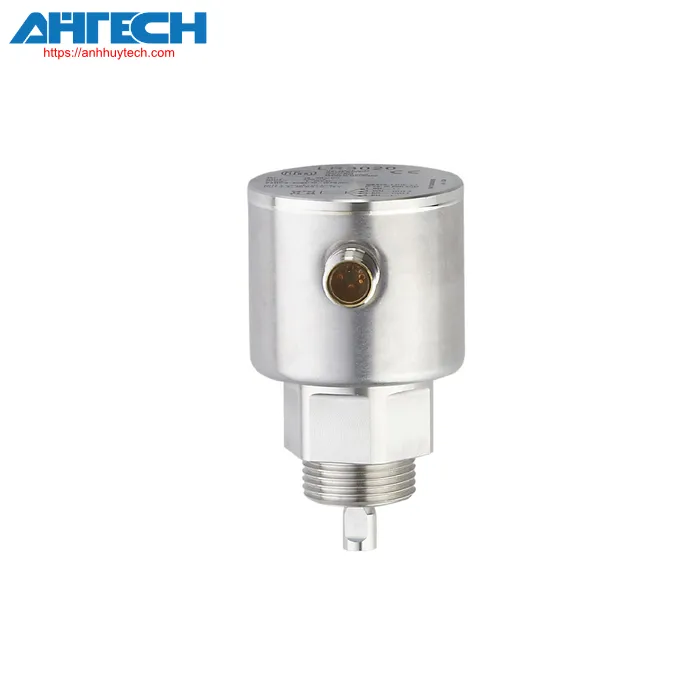

Cảm biến đo mức Ifm lr3020
Cảm biến đo mức LR3020

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến đo mức
  • Mã sản phẩm:
    LR0000--BR34AMDKG/US

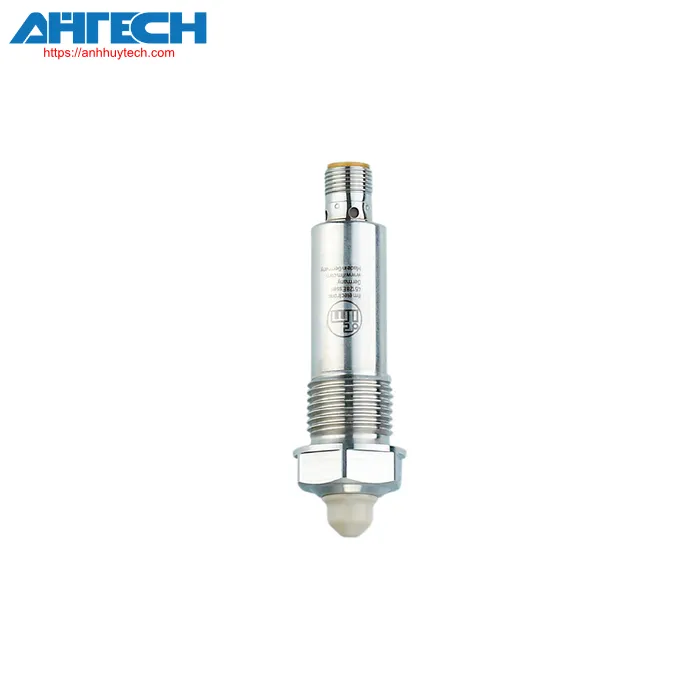

Cảm biến đo mức Ifm lmc400
Cảm biến đo mức LMC400

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến đo mức
  • Mã sản phẩm:
    LMGCE-C12E-QSKG-0/US

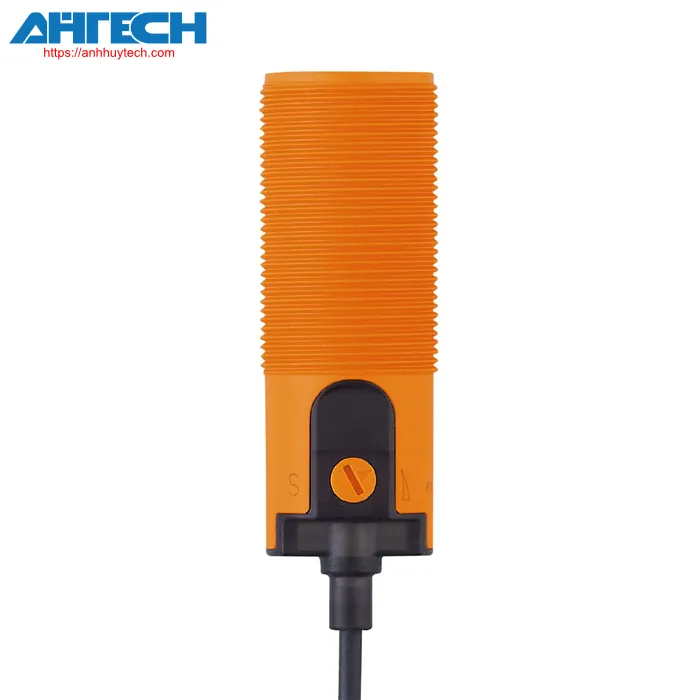

Cảm biến đo mức Ifm ki5302
