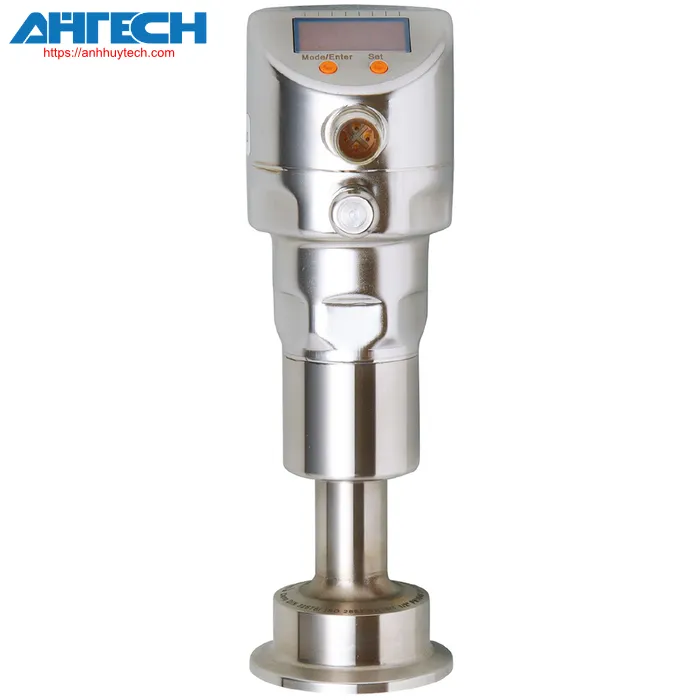

Cảm biến áp suất Ifm PI2204

DANH MỤC IFM

Cảm biến áp suất PI2204

Thương hiệu: Ifm
Mã sản phẩm: PI-010-REZ01-MFRKG/US/ /P

Để sử dụng cho môi trường nhiệt độ cao trong ngành thực phẩm và đồ uống
Vỏ thép không gỉ chắc chắn với thiết kế mặt trước phẳng dễ vệ sinh.
Với công nghệ kết nối hai dây và ba dây
Giảm độ phức tạp đấu nối dây khi vận hành như vòng lặp hai dây
Tích hợp màng làm kín dạng kẹp làm bằng thép không gỉ

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra

Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1

Dải đo

-1...10 bar

-14.5...145 psi

-0.1...1 MPa

Kết nối với hệ thống

Clamp DN40 (1,5") DIN 32676 (ISO 2852)

Hệ thống

các tiếp điểm được mạ vàng

Ứng dụng

có thể gắn phẳng cho ngành công nghiệp thực phẩm và đồ uống

Môi chất

môi trường nhớt và chất lỏng có hạt lơ lửng; chất lỏng và khí

Nhiệt độ trung bình[°C]

-20...200

Áp suất phá vỡ tối thiểu

100 bar

1450 psi

10 MPa

Cấp áp suất

50 bar

725 psi

5 MPa

Loại áp suất

áp suất tương đối; chân không

Giá trị quá trình giảm chấn dAP[s]

0...30

Giảm chấn cho đầu ra analog dAA[s]

0.01...99.99

Trọng lượng[g]

1053

Vỏ ngoài

dạng hình trụ

Kích thước[mm]

Ø 50 / L = 163

Vật liệu

thép không gỉ (1.4404 / 316L); thép không gỉ (1.4435 / 316L); PBT; PEI; PFA

Materials (wetted parts)

thép không gỉ (1.4435 / 316L)

Số chu kỳ áp suất tối thiểu

10 triệu

Kết nối với hệ thống

Clamp DN40 (1,5") DIN 32676 (ISO 2852)

Đặc tính bề mặt Ra/Rz của các bộ phận tiếp xúc với chất lỏng

< 0.38 / -

Đổ chất lỏng để truyền áp suất

NEOBEE (food grade, FDA compliant)

Đường kính màng[mm]

Giao diện

Giao diện truyền thông

IO-Link

Kiểu truyền động

COM2 (38,4 kBaud)

Phiên bản IO-Link

1.0

tiêu chuẩn SDCI

Thông số giao tiếp IO-Link, Phiên bản 1.0, Tháng 1 năm 2009, Số Ordner: 10.002

Profiles

không có hình dạng

chế độ SIO

Có

Yêu cầu port kết nối chính class

Xử lý dữ liệu analog

Xử lý dữ liệu nhị phân

Thời gian chu kỳ xử lý tối thiểu[ms]

2.3

Hỗ trợ DeviceID

Kiểu hoạt động	DeviceID
Mặc định	157

Nhiệt độ môi trường[°C]

-25...80

Lưu ý về nhiệt độ môi trường

Nhiệt độ trung bình: = 160 °C

Nhiệt độ môi trường[°C]

-25...65

Lưu ý về nhiệt độ môi trường

Nhiệt độ trung bình: = 200 °C

Nhiệt độ bảo quản[°C]

-25...100

Cấp bảo vệ

IP 67; IP 68; IP 69K

Dải đo

-1...10 bar

-14.5...145 psi

-0.1...1 MPa

Điểm đặt SP

-0.98...10 bar

-14.2...145 psi

-0.098...1 MPa

Điểm đặt lại rP

-1...9.98 bar

-14.5...144.7 psi

-0.1...0.998 MPa

Analog start point

-1...7.5 bar

-14.5...108.7 psi

-0.1...0.75 MPa

Analog end point

1.5...10 bar

21.8...145 psi

0.15...1 MPa

Bước điều chỉnh

0.01 bar

0.1 psi

0.001 MPa

Cài đặt gốc

	SP1 = 2.50 bar	rP1 = 2.30 bar
	SP2 = 7.50 bar	rP2 = 7.30 bar
	ASP = 0.00 bar	AEP = 10.00 bar

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra	Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Độ cahcs điện tối thiểu[MO]	100; (500 V DC)
Cấp bảo vệ	III
Bảo vệ phân cực ngược	Có
Được tích hợp watchdog	Có
Tổng số đầu ra	2
Tín hiệu đầu ra	Tín hiệu chuyển đổi; tín hiệu analog; IO-Link; ( có thể cấu hình được)
Thiết kế phần điện	PNP/NPN
Số lượng đầu ra digital	2
Chức năng đầu ra	thường mở/đóng; ( có thể cấu hình được)
Số lượng đầu ra analog	1
Đầu ra dòng analog[mA]	4...20, có thể đảo ngược; (scalable)
Bảo vệ ngắn mạch	Có
Loại bảo vệ ngắn mạch	Có (non-latching)
Bảo vệ quá tải	Có
Độ chính xác điểm chuyển đổi[% of the span]	< ± 0,2; (Turn down 1:1)
Khả năng lặp lại[% of the span]	< ± 0,1; (with nhiệt độ fluctuations < 10 K; Turn down 1:1)
Đặc điểm độ lệch[% of the span]	< ± 0,2; (Turn down 1:1 , linearity, incl. hysteresis and repeatability , limit value setting to DIN EN IEC 62828-1)
Sai số tuyến tính[% of the span]	< ± 0,15; (Turn down 1:1)
Độ lệch trễ[% of the span]	< ± 0,15; (Turn down 1:1)
Độ ổn định lâu dài[% of the span]	< ± 0,1; (Turn down 1:1; per year)
Hệ số nhiệt độ điểm 0[% of the span / 10 K]	< ± 0,2; (0...200 °C)
Hệ số nhiệt độ của dải đo[% of the span / 10 K]	< ± 0,15; (0...200 °C)
