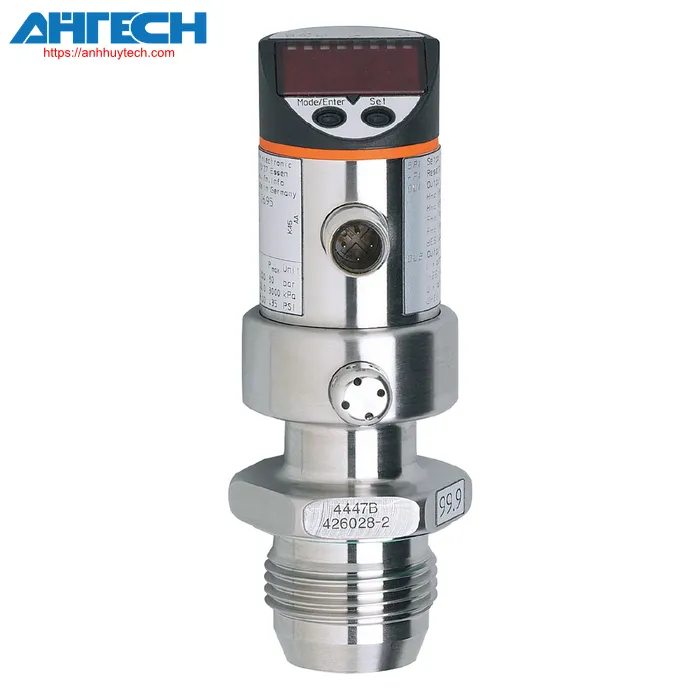

Cảm biến áp suất Ifm PIM694

DANH MỤC IFM

Cảm biến áp suất Ifm pim694

Cảm biến áp suất PIM694

Thương hiệu: Ifm
Mã sản phẩm: PIM010-REA01-KFPKG/US/ /P

  • Hai chức năng trong một thiết bị: Giám sát bơm và phát hiện áp suất
  • Chẩn đoán đáng tin cậy các rối loạn trong khu vực hút và phát hiện hiện tượng khí hóa.
  • Phát hiện chất lỏng bay hơi hoặc không khí xuất hiện trong bơm
  • Giám sát áp suất hệ thống độc lập với đầu ra chuyển mạch thứ hai
  • Điều khiển bơm thông qua đầu ra analog

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Dải đo
-1...10 bar-14.5...145 psi-0.1...1 MPa
Kết nối với hệ thống Kết nối và làm kín bằng ren ngoài dạng côn G1
Hệ thống các tiếp điểm được mạ vàng
Ứng dụng có thể gắn phẳng cho ngành công nghiệp thực phẩm và đồ uống
Lắp đặt Freely rotatable vỏ 350°
Môi chất môi trường nhớt và chất lỏng có hạt lơ lửng; chất lỏng và khí
Nhiệt độ trung bình[°C] -25...125; (145 max. 1h)
Áp suất phá vỡ tối thiểu
150 bar2175 psi15 MPa
Cấp áp suất
50 bar725 psi5 MPa
Loại áp suất áp suất tương đối; chân không
Không có không gian chết Có
Thời gian đáp ứng[ms] < 2.5
Giá trị quá trình giảm chấn dAP[s] 0...10
Giảm chấn cho đầu ra analog dAA[s] 0...10
Bước đầu ra tương tự thời gian đáp ứng[ms] 0.2
Trọng lượng[g] 455.5
Vỏ ngoài dạng hình trụ
Kích thước[mm] Ø 34 / L = 119
Vật liệu thép không gỉ (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE
Materials (wetted parts) gốm sứ (99.9 % Al2O3); thép không gỉ (1.4435 / 316L); độ nhám bề mặt: Ra < 0,4 / Rz 4; PTFE
Số chu kỳ áp suất tối thiểu 100 million
Kết nối với hệ thống Kết nối và làm kín bằng ren ngoài dạng côn G1

Phần mềm/lập trình

Tùy chọn cấu hình tham số Điểm 0; span
Nhiệt độ môi trường[°C] -25...80
Nhiệt độ bảo quản[°C] -40...100
Cấp bảo vệ IP 67; IP 69K
Dải đo
-1...10 bar-14.5...145 psi-0.1...1 MPa
Điểm đặt SP
-0.98...10 bar-14.2...145 psi-0.098...1 MPa
Điểm đặt lại rP
-1...9.98 bar-14.5...144.7 psi-0.1...0.998 MPa
Analog start point
-1...7.25 bar-14.5...105.1 psi-0.1...0.725 MPa
Analog end point
1.5...10 bar21.8...145 psi0.15...1 MPa
Bước điều chỉnh
0.01 bar0.1 psi0.001 MPa
Cài đặt gốc
OU1 = FncOU2 = I
ASP = 0.00 barAEP = 10.00 bar

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2; Số lượng đầu ra analog: 1
Điện áp hoạt động[V] 18...32 DC
Mức tiêu thụ dòng điện[mA] < 50
Độ cahcs điện tối thiểu[MO] 100; (500 V DC)
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Thời gian trễ bật nguồn[s] 0.2
Được tích hợp watchdog Có
Tổng số đầu ra 2
Tín hiệu đầu ra Tín hiệu chuyển đổi; tín hiệu analog; ( có thể cấu hình được)
Thiết kế phần điện PNP
Số lượng đầu ra digital 2
Chức năng đầu ra thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V] 2
Tín hiệu ra chuyển mạch DC cố định[mA] 250
Tần số chuyển đổi DC[Hz] 350
Lưu ý về tần số chuyển đổi[Hz]
OUT2
Số lượng đầu ra analog 1
Đầu ra dòng analog[mA] 4...20, có thể đảo ngược; (scalable)
Tải trọng tối đa[O] (Ub - 10 V) / 20 mA
Bảo vệ ngắn mạch Có
Loại bảo vệ ngắn mạch Có (non-latching)
Bảo vệ quá tải Có
Độ chính xác điểm chuyển đổi[% of the span] < ± 0,2; (Turn down 1:1)
Khả năng lặp lại[% of the span] < ± 0,1; (with nhiệt độ fluctuations < 10 K; Turn down 1:1)
Đặc điểm độ lệch[% of the span] < ± 0,2; (Turn down 1:1 , linearity, incl. hysteresis and repeatability , limit value setting to DIN EN IEC 62828-1)
Sai số tuyến tính[% of the span] < ± 0,15; (Turn down 1:1)
Độ lệch trễ[% of the span] < ± 0,15; (Turn down 1:1)
Độ ổn định lâu dài[% of the span] < ± 0,1; (Turn down 1:1; per year)
Hệ số nhiệt độ điểm 0[% of the span / 10 K] < ± 0,15; (0...70 °C)
Hệ số nhiệt độ của dải đo[% of the span / 10 K] < ± 0,1; (0...70 °C)

Tải tài liệu cho PIM694

Tải file PDF
