Cảm biến áp suất Ifm PM1515

DANH MỤC IFM

Cảm biến áp suất Ifm pm1515

Cảm biến áp suất PM1515

Thương hiệu: Ifm
Mã sản phẩm: PM-006-REA12-A-ZVG/US

  • Vỏ thép không gỉ phù hợp sử dụng trong ngành thực phẩm và đồ uống
  • Thiết kế phù hợp yêu cầu vi sinh, flush
  • Chịu được áp lực xịt rữa cao và các chất tẩy rữa mạnh
  • Khả năng chịu nhiệt độ cao và mức độ bảo vệ cao

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra Số lượng đầu ra kỹ thuật số: 1; Số lượng đầu ra analog: 1
Dải đo
-1...6 bar-14.5...87 psi-100...600 kPa
Kết nối với hệ thống Kết nối và làm kín bằng ren ngoài dạng côn G 1/2
Hệ thống các tiếp điểm được mạ vàng
Bộ phận đo tế bào đo áp suất bằng gốm
Giám sát nhiệt độ Có
Ứng dụng có thể gắn phẳng cho ngành công nghiệp thực phẩm và đồ uống
Môi chất môi trường nhớt và chất lỏng có hạt lơ lửng; chất lỏng và khí
Điều kiện phù hợp với sử dụng với áp suất khí nén >; 25 bar khi được yêu cầu riêng
Nhiệt độ trung bình[°C] -25...150
Áp suất phá vỡ tối thiểu
120 bar1740 psi12000 kPa
Cấp áp suất
50 bar725 psi5000 kPa
Chịu áp lực chân không[mbar] -1000
Loại áp suất áp suất tương đối; chân không
Không có không gian chết Có
MAWP (for applications according to CRN)[bar] 43
Giảm chấn cho đầu ra analog dAA[s] 0...4
Trọng lượng[g] 309.6
Vỏ ngoài dạng hình trụ
Kích thước[mm] Ø 30.2 / L = 129.3
Vật liệu thép không gỉ (1.4404 / 316L); PTFE; FKM
Materials (wetted parts) gốm sứ (99.9 % Al2O3); thép không gỉ (1.4435 / 316L); độ nhám bề mặt: Ra < 0,4 / Rz 4; PEEK; PTFE
Số chu kỳ áp suất tối thiểu 100 million
Mô men siết[Nm] 20
Kết nối với hệ thống Kết nối và làm kín bằng ren ngoài dạng côn G 1/2

Giao diện

Giao diện truyền thông IO-Link
Kiểu truyền động COM2 (38,4 kBaud)
Phiên bản IO-Link 1.1
tiêu chuẩn SDCI IEC 61131-9
Profiles Cảm biến thông minh ED2: Nhận diện và Chẩn đoán (0x4000), Measurement Data Channel (0x800A)
chế độ SIO Không
Yêu cầu port kết nối chính class A; (when pin 2 not connected: B)
Thời gian chu kỳ xử lý tối thiểu[ms] 4.5
Cảm biến áp suất độ phân giải IO-Link[bar] 0.002
Giải pháp cảm biến nhiệt độ IO-Link[K] 0.2
IO-Link process data (cyclical)
Chức năng độ dài bit
áp suất16
nhiệt độ16
Trạng thái thiết bị4
IO-Link functions (acyclical) Thẻ dành riêng cho ứng dụng; nhiệt độ bên trong
Hỗ trợ DeviceID>
Kiểu hoạt độngDeviceID
Mặc định1022
Nhiệt độ môi trường[°C] -25...80
Nhiệt độ bảo quản[°C] -40...100
Cấp bảo vệ IP 67; IP 68; IP 69K
Dải đo
-1...6 bar-14.5...87 psi-100...600 kPa
Analog start point
-1...4.8 bar-14.5...69.6 psi-100...480 kPa
Analog end point
0.2...6 bar2.9...87 psi-20...600 kPa
Bước điều chỉnh
0.002 bar0.05 psi0.2 kPa
Cài đặt gốc
ASP = 0.0 barAEP = 6.0 bar

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra Số lượng đầu ra kỹ thuật số: 1; Số lượng đầu ra analog: 1
Điện áp hoạt động[V] 18...30 DC
Độ cahcs điện tối thiểu[MO] 100; (500 V DC)
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Được tích hợp watchdog Có
Tổng số đầu ra 2
Tín hiệu đầu ra tín hiệu analog; IO-Link; ( có thể cấu hình được)
Số lượng đầu ra digital 1; (IO-Link)
Số lượng đầu ra analog 1
Đầu ra dòng analog[mA] 4...20; (scalable; 1:5)
Tải trọng tối đa[O] 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
Chống ngắn mạch Có
Bảo vệ quá tải Có
Khả năng lặp lại[% of the span] < ± 0,1; (with nhiệt độ fluctuations < 10 K; Turn down 1:1)
Đặc điểm độ lệch[% of the span] < ± 0,5; (linearity incl. hysteresis and repeatability, limit value setting to DIN EN IEC 62828-1)
Sai số tuyến tính[% of the span] < ± 0,15; (Turn down 1:1)
Độ lệch trễ[% of the span] < ± 0,15; (Turn down 1:1)
Độ ổn định lâu dài[% of the span] < ± 0,1; (Turn down 1:1; per year)
Độ lệch tổng trong dải nhiệt độ
Phạm vi nhiệt độtổng độ lệch
-25...15 °CĐộ lệch đặc tính ± 0,05 % span / 10 K
15...80 °CĐặc điểm độ lệch
80...150 °CĐộ lệch đặc tính ± 0,1 % span / 10 K
Ghi chú về độ chính xác / sai số xem thêm Diagrams and graphs

Tải tài liệu cho PM1515

Tải file PDF

SẢN PHẨM LIÊN QUAN

Cảm biến áp suất Ifm pn2014
Cảm biến áp suất PN2014

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PN-016-RER14-MFRKG/US/ /V

Cảm biến áp suất Ifm pn7670
Cảm biến áp suất PN7670

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PN-400-SEN14-QFRKG/US/ /V

Cảm biến áp suất Ifm pg2799
Cảm biến áp suất PG2799

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PG-1-1BREA01-MFRKG/US/ /P

Cảm biến áp suất Ifm pu500e
Cảm biến áp suất PU500E

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PU-400-SEG14-C-DVG/US

Cảm biến áp suất Ifm pm1717
Cảm biến áp suất PM1717

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PM-1,6-REA01-E-ZVG/US

Cảm biến áp suất Ifm px9224
Cảm biến áp suất PX9224

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PA-010PRBN14-C-DVG/US/ /V

Cảm biến áp suất Ifm pt2494
Cảm biến áp suất PT2494

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PT-020PSEN14-A-ZVG/US/ /W

Cảm biến áp suất Ifm pu5443
Cảm biến áp suất PU5443

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PU-040-SEG14-B-DVG/US/ /W

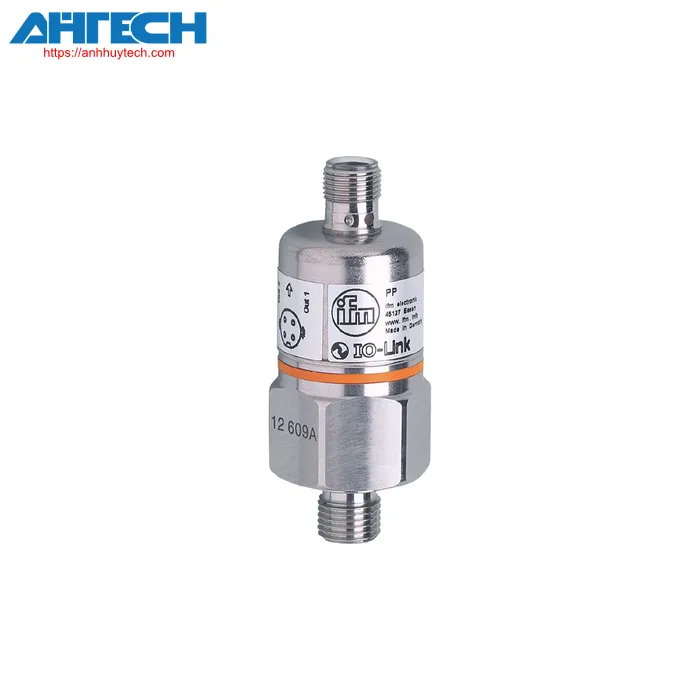

Cảm biến áp suất Ifm pp7551
