Cảm biến áp suất Ifm PN7299

DANH MỤC IFM

Cảm biến áp suất Ifm pn7299

Cảm biến áp suất PN7299

Thương hiệu: Ifm
Mã sản phẩm: PN-1-1BREN14-QFRKG/US/ /V

  • Hai đầu ra chuyển đổi, one of them with IO-Link communication interface
  • Màn hình màu đỏ/xanh để xác định rõ ràng phạm vi chấp nhận được
  • Kết nối hệ thống có thể xoay để đạt sự căn chỉnh tối ưu.
  • Với khả năng ổn định lâu dài nhờ vào khả năng bảo vệ quá tải cao.
  • Thiết kế chắc chắn để sử dụng trong các môi trường công nghiệp

Liên hệ Zalo  Liên hệ Zalo Gọi ngay  Gọi ngay
Chia sẻ:
Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2
Dải đo
-1...1 bar-1000...1000 mbar-14.5...14.5 psi-29.4...29.4 inHg-100...100 kPa
Kết nối với hệ thống kết nối có ren trong 1/4" NPT
Hệ thống các tiếp điểm được mạ vàng
Bộ phận đo tế bào đo áp suất bằng gốm
Ứng dụng cho các ứng dụng công nghiệp
Môi chất chất lỏng và khí
Nhiệt độ trung bình[°C] -25...80
Áp suất phá vỡ tối thiểu
30000 mbar450 psi880 inHg3000 kPa
Cấp áp suất
10000 mbar145 psi290 inHg1000 kPa
Loại áp suất áp suất tương đối; chân không
MAWP (for applications according to CRN)
20 bar20000 mbar290 psi590.59 inHg2000 kPa
Thời gian đáp ứng[ms] < 3
Thời gian trễ có thể lập trình dS, dr[s] 0...50

Phần mềm/lập trình

Tùy chọn cấu hình tham số độ trễ/ window; thường mở/đóng; chuyển mạch logic; độ trễ bật/tắt; Giảm chấn; Đơn vị hiển thị
Giao diện truyền thông IO-Link
Kiểu truyền động COM2 (38,4 kBaud)
Phiên bản IO-Link 1.1
tiêu chuẩn SDCI IEC 61131-9
chế độ SIO Có
Yêu cầu port kết nối chính class A; (when pin 2 not connected: B)
Hỗ trợ DeviceID>
Kiểu hoạt độngDeviceID
Cài đặt gốc / CMPT = 2457
Status_B Độ phân giải cao / CMPT = 3636
Ghi chú
For further information please see the IODD PDF file at "Downloads"
Dải đo
-1...1 bar-1000...1000 mbar-14.5...14.5 psi-29.4...29.4 inHg-100...100 kPa

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra Số lượng đầu ra digital: 2
Điện áp hoạt động[V] 18...30 DC; (to SELV/PELV)
Mức tiêu thụ dòng điện[mA] < 35
Độ cahcs điện tối thiểu[MO] 100; (500 V DC)
Cấp bảo vệ III
Bảo vệ phân cực ngược Có
Thời gian trễ bật nguồn[s] < 0.3
Được tích hợp watchdog Có
Tổng số đầu ra 2
Tín hiệu đầu ra Tín hiệu chuyển đổi; IO-Link; ( có thể cấu hình được)
Thiết kế phần điện PNP/NPN
Số lượng đầu ra digital 2
Chức năng đầu ra thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V] 2.5
Tín hiệu ra chuyển mạch DC cố định[mA] 150; (200 (...60 °C) 250 (...40 °C))
Tần số chuyển đổi DC[Hz] < 170
Bảo vệ ngắn mạch Có
Loại bảo vệ ngắn mạch Có (non-latching)
Bảo vệ quá tải Có
Độ chính xác điểm chuyển đổi[% of the span] < ± 0,5
Khả năng lặp lại[% of the span] < ± 0,1; (with nhiệt độ fluctuations < 10 K)
Đặc điểm độ lệch[% of the span] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = limit value setting)
Độ lệch trễ[% of the span] < ± 0,25
Độ ổn định lâu dài[% of the span] < ± 0,05; (per 6 months)
Hệ số nhiệt độ điểm 0[% of the span / 10 K] < ± 0,2; (-0...80 °C)
Hệ số nhiệt độ của dải đo[% of the span / 10 K] < ± 0,2; (-0...80 °C)
Nhiệt độ môi trường[°C] -25...80
Nhiệt độ bảo quản[°C] -40...100
Cấp bảo vệ IP 65; IP 67

Tải tài liệu cho PN7299

Tải file PDF

SẢN PHẨM LIÊN QUAN

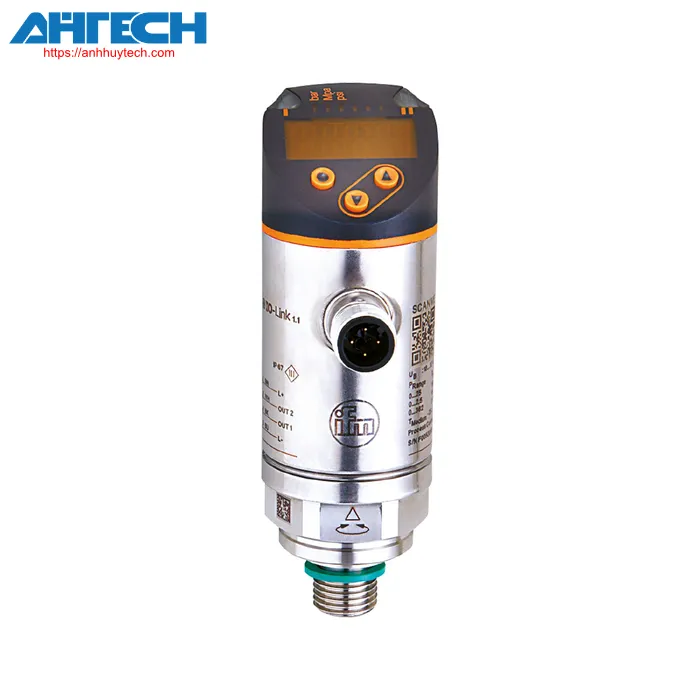

Cảm biến áp suất Ifm pn7594
Cảm biến áp suất PN7594

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PN-010-REG14-QFRKG/US/ /V

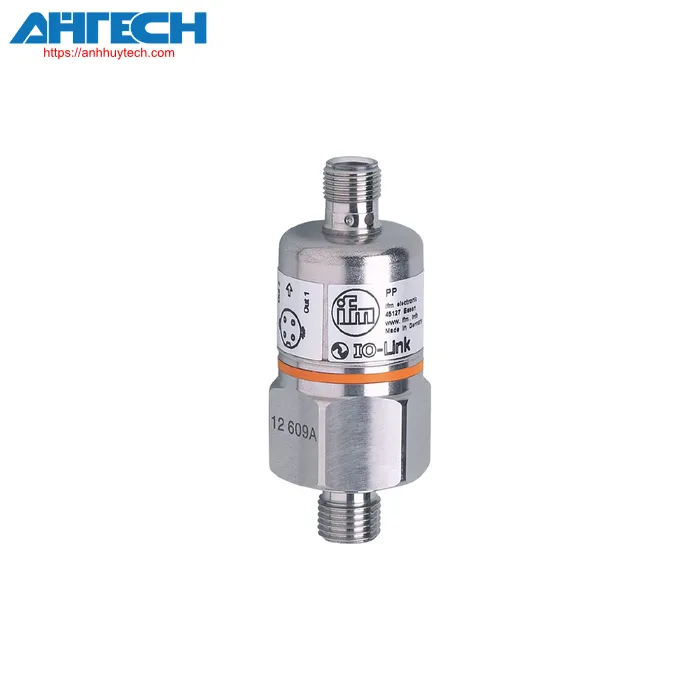

Cảm biến áp suất Ifm pp7554
Cảm biến áp suất PP7554

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PP-010-RBG14-QFPKG/US/ /V

Cảm biến áp suất Ifm pp7552
Cảm biến áp suất PP7552

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PP-100-SBG14-QFPKG/US/ /V

Cảm biến áp suất Ifm pv7702
Cảm biến áp suất PV7702

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PV-100MSER14-UFRVG/US/ /

Cảm biến áp suất Ifm pm1602
Cảm biến áp suất PM1602

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PM-100-REA01-E-ZVG/US

Cảm biến áp suất Ifm pa9022
Cảm biến áp suất PA9022

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PA-100-SBR14-B-DVG/US/V

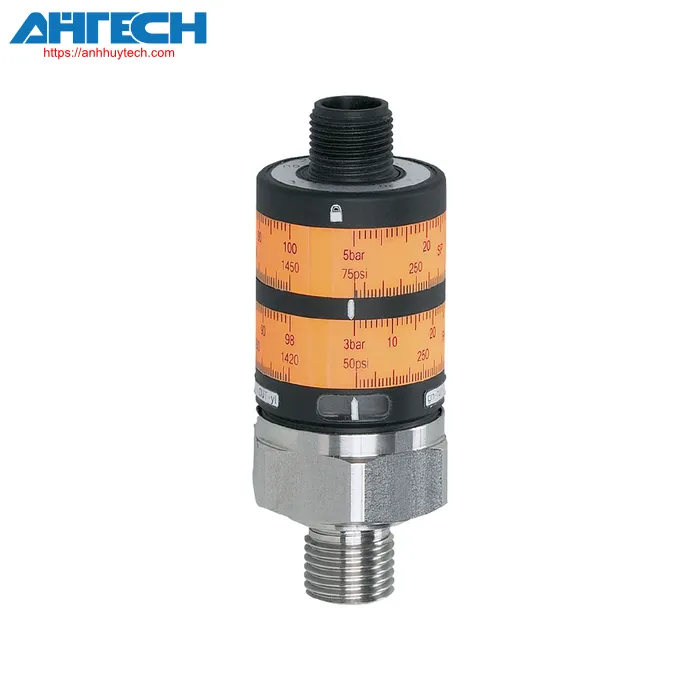

Cảm biến áp suất Ifm pk6522
Cảm biến áp suất PK6522

  • Thương hiệu: IFM
  • Danh mục Sản phẩm Ifm:
    Cảm biến áp suất
  • Mã sản phẩm:
    PK-100-SFG14-HCPKG/US/ /W

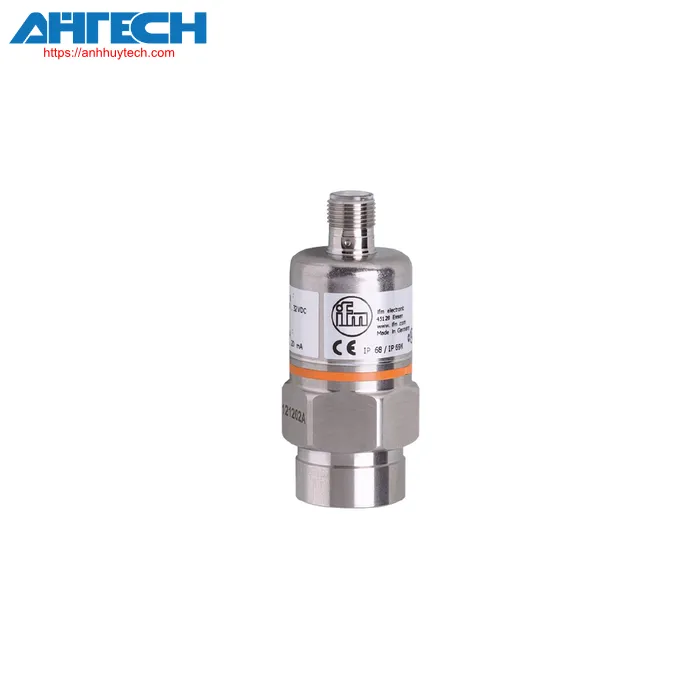

Cảm biến áp suất Ifm pa3028
