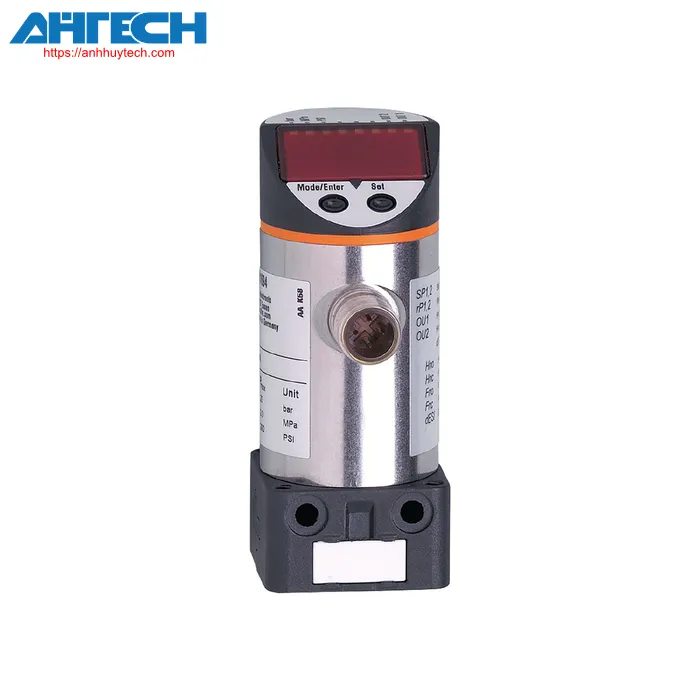

Cảm biến áp suất PN7809

Thương hiệu: Ifm
Mã sản phẩm: PN-001BRBR18-QFRKG/US/ /V

Hai đầu ra chuyển mạch, một trong số đó có thể được cấu hình dưới dạng đầu ra chẩn đoán.
Sử dụng trong các ứng dụng khí nén
Màn hình hiển thị số rõ ràng
Đo áp suất chênh lệch mà không cần kết nối cảm biến áp suất thứ hai.
Có thể lựa chọn đơn vị áp suất theo quốc gia cụ thể

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Đặc tính sản phẩm

Số lượng đầu vào và đầu ra

Số lượng đầu ra digital: 2

Dải đo

-1...1 bar

-1000...1000 mbar

-14.5...14.5 psi

-100...100 kPa

Kết nối với hệ thống

kết nối ren trong G 1/8"

Hệ thống

các tiếp điểm được mạ vàng

Ứng dụng

cho các ứng dụng công nghiệp

Môi chất

khí nén

Điều kiện phù hợp với

với các môi chất khác khác theo yêu cầu

Nhiệt độ trung bình[°C]

0...60

Áp suất phá vỡ tối thiểu

30000 mbar

435 psi

3000 kPa

Cấp áp suất

20000 mbar

290 psi

2000 kPa

Loại áp suất

áp suất tương đối; chân không

Thời gian trễ có thể lập trình dS, dr[s]

0; 0,2...50

Trọng lượng[g]

173

Vỏ ngoài

dạng hình trụ

Kích thước[mm]

Ø 34 / L = 86.6

Vật liệu

thép không gỉ (1.4301 / 304); PPS; PC; PBT; PEI; FKM

Materials (wetted parts)

thép không gỉ (1.4567 / 304Cu); Đồng thau; FKM; PPS; silicon (coated)

Số chu kỳ áp suất tối thiểu

50 million

Kết nối với hệ thống

kết nối ren trong G 1/8"

Phần mềm/lập trình

Tùy chọn cấu hình tham số

độ trễ/ window; thường mở/đóng; Chức năng chẩn đoán; chuyển mạch logic; độ trễ bật/tắt; Giảm chấn; Đơn vị hiển thị

Nhiệt độ môi trường[°C]

-25...85

Nhiệt độ bảo quản[°C]

-25...85

Cấp bảo vệ

IP 67

Dải đo

-1...1 bar

-1000...1000 mbar

-14.5...14.5 psi

-100...100 kPa

Điểm đặt SP

-975...1000 mbar

-14.1...14.5 psi

-97.5...100 kPa

Điểm đặt lại rP

-980...995 mbar

14.2...14.4 psi

-98...99.5 kPa

Bước điều chỉnh

5 mbar

0.1 psi

0.5 kPa

Cài đặt gốc

	SP1 = -500 mbar	rP1 = -540 mbar
	SP2 = 500 mbar	rP2 = 460 mbar

Đầu vào / đầu ra

Số lượng đầu vào và đầu ra	Số lượng đầu ra digital: 2
Điện áp hoạt động[V]	18...36 DC; (to SELV/PELV)
Mức tiêu thụ dòng điện[mA]	< 50
Độ cahcs điện tối thiểu[MO]	100; (500 V DC)
Cấp bảo vệ	III
Bảo vệ phân cực ngược	Có
Bảo vệ quá áp	Có; (< 40 V)
Thời gian trễ bật nguồn[s]	0.3
Được tích hợp watchdog	Có
Tổng số đầu ra	2
Tín hiệu đầu ra	Tín hiệu chuyển đổi
Thiết kế phần điện	PNP/NPN
Số lượng đầu ra digital	2
Chức năng đầu ra	thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V]	2
Tín hiệu ra chuyển mạch DC cố định[mA]	250
Tần số chuyển đổi DC[Hz]	< 170
Bảo vệ ngắn mạch	Có
Loại bảo vệ ngắn mạch	Có (non-latching)
Độ chính xác điểm chuyển đổi[% of the span]	< ± 0,5
Khả năng lặp lại[% of the span]	< ± 0,1; (with nhiệt độ fluctuations < 10 K)
Đặc điểm độ lệch[% of the span]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = limit value setting)
Độ lệch trễ[% of the span]	< ± 0,25
Độ ổn định lâu dài[% of the span]	< ± 0,05; (per 6 months)
Hệ số nhiệt độ điểm 0[% of the span / 10 K]	0,2; (0...60 °C)
Hệ số nhiệt độ của dải đo[% of the span / 10 K]	0,2; (0...60 °C)
