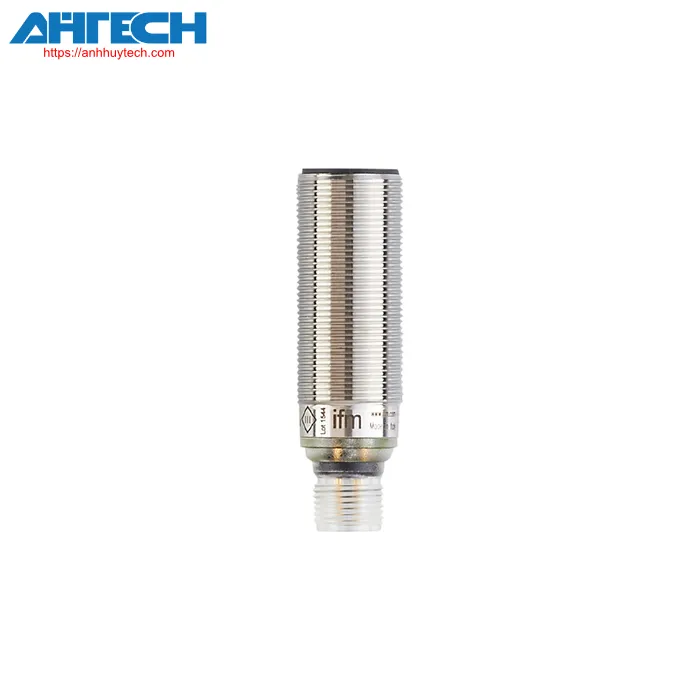

Cảm biến siêu âm UGT509

Thương hiệu: Ifm
Mã sản phẩm: UGA01600GOKG/IO-LINK/US

Phạm vi phát hiện rất lớn
Cài đặt trực quan phạm vi phát hiện thông qua nút nhấn hoặc IO-Link
Đèn LED hiển thị rõ ràng để chỉ trạng thái chuyển mạch và phản hồi.
Chức năng đầu ra NO/ NC có thể lập trình được
Phát hiện không tiếp xúc không phụ thuộc vào màu sắc, độ trong suốt hoặc đặc điểm bề mặt của vật thể.

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Đặc tính sản phẩm

Thiết kế phần điện

PNP

Chức năng đầu ra

thường mở/đóng; ( có thể cấu hình được)

Phạm vi cảm biến[mm]

150...1600; (Target: 200 x 200 mm)

Giao diện truyền thông

IO-Link

Vỏ ngoài

Loại ren

Kích thước[mm]

M18 x 1 / L = 97.5

Điện áp hoạt động[V]

10...30 DC; (cULus - Class 2 source required)

Mức tiêu thụ dòng điện[mA]

Cấp bảo vệ

III

Bảo vệ phân cực ngược

Có

Thời gian trễ bật nguồn[s]

< 0.3

Bộ chuyển đổi tần số[kHz]

230

Giao diện truyền thông

IO-Link

Kiểu truyền động

COM2 (38,4 kBaud)

Phiên bản IO-Link

1.1

tiêu chuẩn SDCI

IEC 61131-9

Profiles

Cảm biến thông minh: Nhận dạng thiết bị; Cảm biến chuyển đổi đa kênh, hai điểm đặt, loại 0 Cảm biến cấu hình chung; Xử lý biến dữ liệu; Chẩn đoán thiết bị; Kênh huấn luyện

chế độ SIO

Có

Yêu cầu port kết nối chính class

Thời gian chu kỳ xử lý tối thiểu[ms]

3.2

IO-Link process data (cyclical)

Chức năng	độ dài bit
giá trị xử lý	16
Trạng thái thiết bị	4
thông tin chuyển mạch nhị phân	2

IO-Link functions (acyclical)

Thẻ dành riêng cho ứng dụng; bộ đếm giờ hoạt động

Hỗ trợ DeviceID

Kiểu hoạt động	DeviceID
Mặc định	700

Ghi chú

For further information please see the IODD PDF file at "Downloads"

Hiển thị

Trạng thái chuyển đổi	2 x LED, màu vàng
echo	1 x đèn LED, màu xanh lá cây

Chức năng huấn luyện

Có

Điều kiện hoạt động

Nhiệt độ môi trường[°C]	-20...70
Nhiệt độ bảo quản[°C]	-30...80
Cấp bảo vệ	IP 67
Bù nhiệt độ	Có
Độ trễ[%]	< 2
Dịch chuyển điểm chuyển mạch[%]	-2...2
Khả năng lặp lại	1 %
Độ phân giải[mm]	1
Ghi chú về độ chính xác / sai số	Giá trị được chỉ định đạt được sau thời gian khởi động tối thiểu là 20 phút.

Đầu ra

Tổng số đầu ra	2
Thiết kế phần điện	PNP
Số lượng đầu ra digital	2
Chức năng đầu ra	thường mở/đóng; ( có thể cấu hình được)
Điện áp sụt tối đa của đầu ra chuyển đổi DC[V]	2.2
Tín hiệu ra chuyển mạch DC cố định[mA]	100
Tần số chuyển đổi DC[Hz]	3
Bảo vệ ngắn mạch	Có
Bảo vệ quá tải	Có
Số lượng đầu vào và đầu ra	Số lượng đầu ra digital: 2
Phạm vi cảm biến[mm]	150...1600; (Target: 200 x 200 mm)
Vùng mù[mm]	150
Góc mở hình trụ[°]	15; (±2)
Hệ số dao động trong khoảng phát hiện[mm]	< 1
Độ lệch tối đa giữa cảm biến và đối tượng: góc 90°.[°]	± 4
Tùy chọn cấu hình tham số	độ trễ/ window; điểm chuyển đổi thứ hai; Độ trễ bật và tắt; hoạt động bật tắt; Chức năng huấn luyện; chế độ sáng/tối
Trọng lượng[g]	102
Vỏ ngoài	Loại ren
Kích thước[mm]	M18 x 1 / L = 97.5
Kiểu ren	M18 x 1
Vật liệu	thép không gỉ (1.4404 / 316L); PA; gốm sứ thủy tinh epoxy
Mô men siết[Nm]	50
