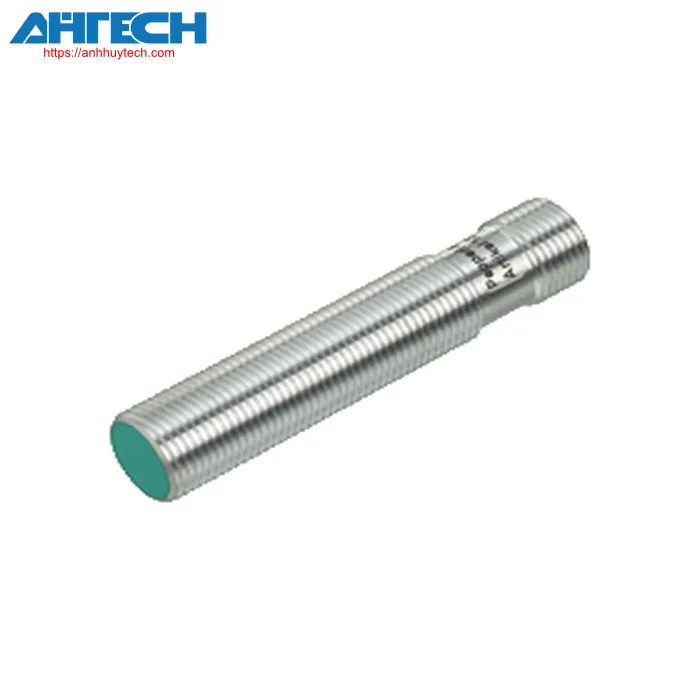

Cảm biến cảm ứng Pepperl+Fuchs IA6-12GM50-IU-V1-Y70109009
Danh mục Pepperl+Fuchs
Cảm biến cảm ứng IA6-12GM50-IU-V1-Y70109009
Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của IA6-12GM50-IU-V1-Y70109009
| Thông số kỹ thuật chung | ||
|---|---|---|
| Loại đầu ra | Đầu ra dòng điện hoặc điện áp analog | |
| Lắp đặt | quasi flush | |
| Đầu ra phân cực | DC | |
| Bộ phận tác động | thép carbon mềm, ví dụ: 1.0037, SR235JR (trước đây là St37-2) 18 mm x 18 mm x 1 mm |
|
| Hệ số giảm hoạt tải rAl | 0.33 | |
| Hệ số giảm hoạt tải rCu | 0.28 | |
| Hệ số giảm hoạt tải r304 | 0.8 | |
| Hệ số giảm hoạt tải rđồng thau | 0.43 | |
| Phạm vi đo | 0 ... 6 mm | |
| Loại đầu ra | 4 dây | |
| Công suất định mức | ||
| Điều kiện lắp đặt | ||
| A | 2 mm | |
| B | 12 mm | |
| C | 18 mm | |
| F | 14 mm | |
| Điện áp hoạt động | 10 ... 30 V, điện áp dư 20 % UB | |
| Tần số giới hạn (3dB) | 1000 Hz | |
| Bảo vệ phân cực ngược | Có | |
| Bảo vệ ngắn mạch | Có | |
| Độ chính xác lặp lại | ± 0.32 mm | |
| Độ phân giải | 0 ... 1 µm | |
| Dòng điện không tải | = 10 mA | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 551 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Đầu ra analog | ||
| Loại đầu ra | 0 ... 5 V / 1 ... 5 mA | |
| Kháng tải | Dòng điện đầu ra A2: 1 kΩ (UB=10V) / 5 kO (UB=30V) | |
| Dòng tải | Điện áp đầu ra A1: = 10 mA | |
| Thời gian phục hồi | 20 ms | |
| Điều chỉnh dung sai điểm 0 | = ± 10 % của giá trị toàn phần | |
| Độ lệch nhiệt độ | ± 5 % (0 ... 70 °C) ± 10 % (-25 ... 0 °C) |
|
| Điện áp dư | 20 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 70 °C (-13 ... 158 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Đầu nối M12 x 1, 4 chân | |
| Vật liệu vỏ | đồng thau mạ crom | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP67 | |
| Khối lượng | 27 g | |
| Kích thước | ||
| Chiều dài | 60 mm | |
| Đường kính | 12 mm | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
