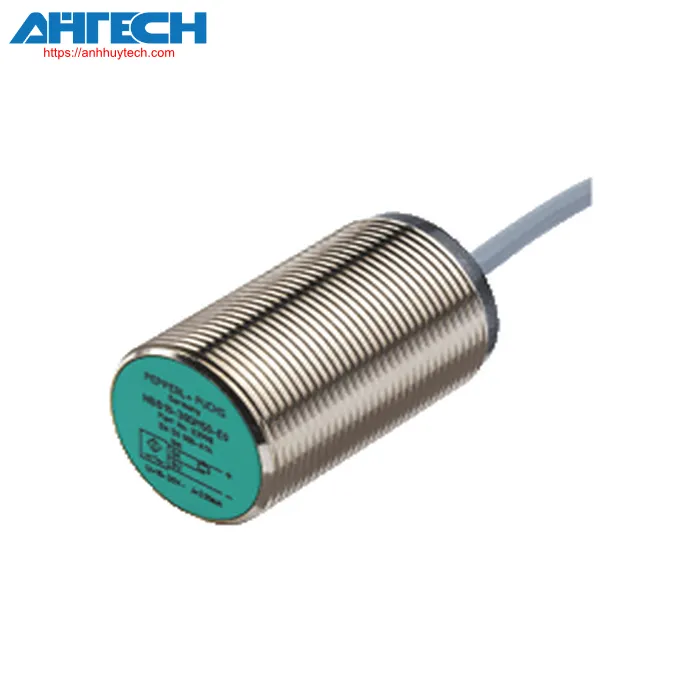

Cảm biến cảm ứng Pepperl+Fuchs NBB15-30GM50-E2-M-150MM-3DT04
Danh mục Pepperl+Fuchs
Cảm biến cảm ứng NBB15-30GM50-E2-M-150MM-3DT04
Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB15-30GM50-E2-M-150MM-3DT04
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường mở (NO) | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 15 mm | |
| Lắp đặt | flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 12.15 mm | |
| Hệ số giảm hoạt tải rAl | 0.45 | |
| Hệ số giảm hoạt tải rCu | 0.4 | |
| Hệ số giảm hoạt tải r304 | 0.7 | |
| Hệ số giảm hoạt tải rđồng thau | 0.5 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 5 ... 60 V | |
| Tần số chuyển đổi | 0 ... 600 Hz | |
| Độ trễ | typ. 5 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Bảo vệ quá áp cảm ứng | Có | |
| Triệt tiêu đột biến điện | Có | |
| Sụt áp | = 2 V | |
| Điện áp cách điện định mức | 60 V | |
| Dòng điện hoạt động | 0 ... 200 mA | |
| Dòng điện Off-state | 0 ... 0.5 mA typ. 6 µA at 25 °C | |
| Dòng điện không tải | = 7 mA | |
| Thời gian trễ trước khi sẵn sàng | = 220 ms | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 830.5 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -40 ... 85 °C (-40 ... 185 °F) | |
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Đầu nối cáp Deutsch DT04, 3 chân với cáp PUR 125 mm | |
| Mặt cắt lõi | 3 x 0.75 mm2 | |
| Vật liệu vỏ | đồng thau, mạ niken | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP68 / IP69K | |
| Đầu nối | ||
| Cụm kết nối | Kết nối Deutsch DT04-3P-CE02 Chêm Deutsch W3P Deutsch contact 1060-16-0622 |
|
| Cable | ||
| Chiều dài | L = 125 mm | |
| Kích thước | ||
| Chiều dài | 51 mm | |
| Đường kính | 30 mm | |
| Lưu ý | đầu nối đúc | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
Tải tài liệu cho NBB15-30GM50-E2-M-150MM-3DT04
