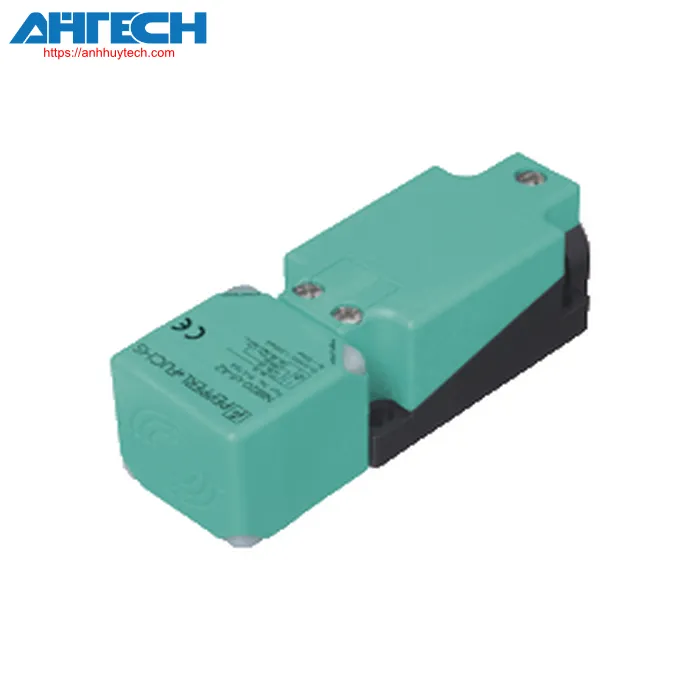

Cảm biến cảm ứng Pepperl+Fuchs NBB15-U1-A2-Y70103632
Danh mục Pepperl+Fuchs
Cảm biến cảm ứng NBB15-U1-A2-Y70103632
Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB15-U1-A2-Y70103632
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | bổ sung | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 15 mm | |
| Lắp đặt | flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 12.15 mm | |
| Hệ số giảm hoạt tải rAl | 0.33 | |
| Hệ số giảm hoạt tải rCu | 0.3 | |
| Hệ số giảm hoạt tải r304 | 0.74 | |
| Hệ số giảm hoạt tải rđồng thau | 0.41 | |
| Loại đầu ra | 4 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 10 ... 30 V DC | |
| Tần số chuyển đổi | 0 ... 560 Hz | |
| Độ trễ | typ. 5 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 2 V | |
| Dòng điện hoạt động | 0 ... 200 mA | |
| Dòng điện Off-state | 0 ... 0.5 mA | |
| Dòng điện không tải | = 20 mA | |
| Thời gian trễ trước khi sẵn sàng | 80 ms | |
| Chỉ báo điện áp hoạt động | Đèn LED, màu xanh lá cây | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 1230 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | đạt tiêu chuẩn an toàn của UL, loại thông dụng | |
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 85 °C (-13 ... 185 °F) | |
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | terminals kiểu vặn vít | |
| Thông tin kết nối | Có thể gắn tối đa hai dây dẫn có cùng tiết diện lõi trên một kết nối đầu cuối! Mô-men xoắn siết 1.2 Nm + 10 % |
|
| Mặt cắt lõi | lên đến 2.5 mm2 | |
| Tiết diện lõi tối thiểu | không có đầu nối ở cuối Dây cable 0.5 mm2 , cùng ống nối 0.34 mm2 | |
| Diện tích mặt cắtcủa lõi lớn nhất | không có đầu nối ở cuối Dây cable 2.5 mm2 , cùng ống nối 1.5 mm2 | |
| Vật liệu vỏ | PA/kim loại với lớp phủ bột epoxy | |
| Mặt cảm biến | PA | |
| Vật liệu vỏ | Nhựa | |
| Mức độ bảo vệ | IP68 / IP69K | |
| Khối lượng | 225 g | |
| Kích thước | ||
| Chiều cao | 40 mm | |
| Chiều rộng | 40 mm | |
| Chiều dài | 118 mm | |
| Lưu ý | Mô-men vặn: 1.8 Nm (vỏ) | |
| Thông tin chung | ||
| Phạm vi giao hàng | 1 đầu nối cáp màu xanh dươngglobe bg 220 ms M20 x 1.5 , brass / TPE Phạm vi kẹp với đầu vào: 5 ... 14 mm |
|
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
