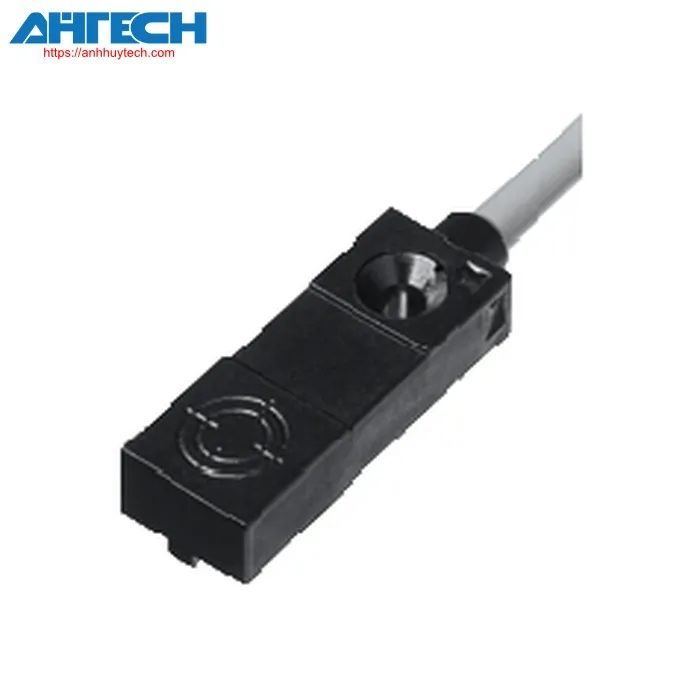

Cảm biến cảm ứng Pepperl+Fuchs NBB2-F29-E3

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NBB2-F29-E3

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB2-F29-E3

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường đóng (NC)
Loại đầu ra		PNP
Khoảng cách hoạt động định mức		2 mm
Lắp đặt		flush
Đầu ra phân cực		DC
Đảm bảo khoảng cách hoạt động		0 ... 1.62 mm
Hệ số giảm hoạt tải r_Al		0.2
Hệ số giảm hoạt tải r_Cu		0.15
Hệ số giảm hoạt tải r₃₀₄		0.7
Loại đầu ra		3 dây
Công suất định mức
Điện áp hoạt động		4.75 ... 30 V DC
Tần số chuyển đổi		0 ... 1000 Hz
Độ trễ		typ. 5 %
Bảo vệ phân cực ngược		bảo vệ đảo cực
Bảo vệ ngắn mạch		nhấp nháy
Sụt áp		= 2 V
Dòng điện hoạt động		0 ... 100 mA
Dòng điện Off-state		0 ... 0.5 mA typ. 0.1 µA at 25 °C
Dòng điện không tải		= 15 mA
Thời gian trễ trước khi sẵn sàng		= 5 ms
Đèn báo trạng thái chuyển đổi		LED, màu vàng
Các thông số liên quan đến chức năng an toàn
MTTF_d		1680 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, loại thông dụng
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 70 °C (-13 ... 158 °F)
Nhiệt độ bảo quản		-40 ... 85 °C (-40 ... 185 °F)
Thông số phần cơ
Kiểu kết nối		Dây cable PVC , 2 m
Mặt cắt lõi		0.14 mm²
Vật liệu vỏ		Ryton R4
Mặt cảm biến		Ryton R4
Mức độ bảo vệ		IP67
Kích thước
	Chiều cao	6 mm
	Chiều rộng	10 mm
	Chiều dài	27 mm

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
