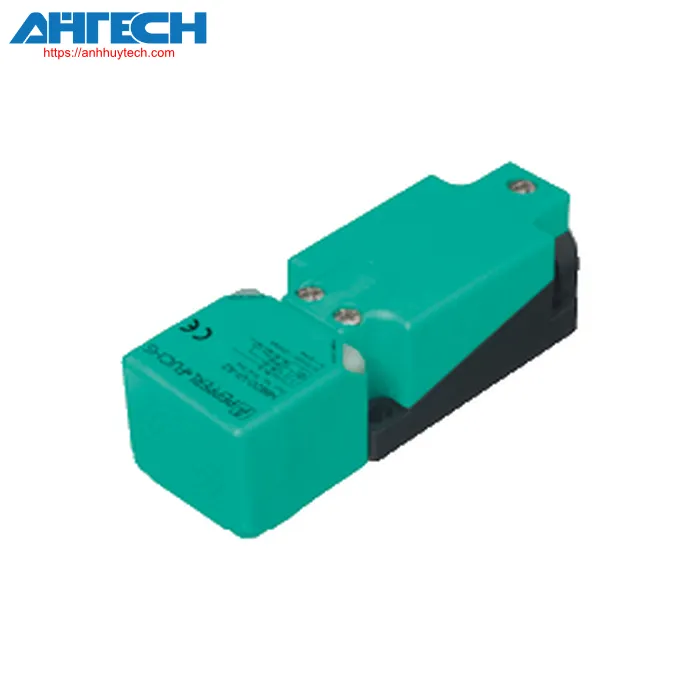

Cảm biến cảm ứng Pepperl+Fuchs NBB20-U2-UU

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NBB20-U2-UU

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB20-U2-UU

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường mở/đóng (NO/NC)
Loại đầu ra		Hai dây
Khoảng cách hoạt động định mức		20 mm
Lắp đặt		flush
Đầu ra phân cực		AC/DC
Đảm bảo khoảng cách hoạt động		0 ... 16.2 mm
Khoảng cách hoạt động thực tế		18 ... 22 mm
Hệ số giảm hoạt tải r_Al		0.4
Hệ số giảm hoạt tải r_Cu		0.3
Hệ số giảm hoạt tải r₃₀₄		0.77
Hệ số giảm hoạt tải r_Fe		1
Hệ số giảm hoạt tải r_{đồng thau}		0.43
Loại đầu ra		2 dây
Công suất định mức
Tần số chuyển đổi		AC, 0 ... 30 Hz DC, 0 ... 100 Hz
Độ trễ		1 ... 10 % typ. 5 %
Bảo vệ phân cực ngược		chịu được đảo cực
Bảo vệ ngắn mạch		nhấp nháy
Sụt áp		= Điên áphoạt động DC 5 V (thông thường 2V) = 8 V (typ. 3 V) điện áp DC hoạt động
Dòng điện tạm thời (20 ms, 0.1 Hz)		0 ... 3000 mA
Dòng điện hoạt động		5 ... 500 mA
Dòng điện hoạt động định mức		500 mA 50/60 Hz
Dòng điện hoạt động thấp nhất		5 mA
Dòng điện Off-state		= 1.5 mA
Danh mục sử dụng		AC12 , AC140 , DC12 , DC13
Thời gian trễ trước khi sẵn sàng		= 300 ms
Chỉ báo điện áp hoạt động		Đèn LED, màu xanh lá cây
Đèn báo trạng thái chuyển đổi		LED, màu vàng
Chỉ thị lỗi		nhấp nháy khi quá dòng
Các thông số liên quan đến chức năng an toàn
MTTF_d		540 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Thông số kỹ thuật điện
Điện áp hoạt động định mức		24 ... 250 V DC / 24 ... 230 V AC
Điện áp hoạt động		20 ... 275 V DC / 20 ... 253 V AC
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II
	Điện áp cách điện định mức	230 V
	Điện áp xung định mức	2.5 kV
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, loại thông dụng "Chỉ sử dụng cho các ứng dụng NFPA 79." Để bảo vệ quá dòng, hãy lắp thêm một cầu chì có dòng điện định mức tối đa là 3 A và tối thiểu 300 V AC/DC
Phê duyệt CCC		Ue 75VDC - 250VDC Ue 75VAC - 230VAC
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 85 °C (-13 ... 185 °F)
Nhiệt độ bảo quản		-25 ... 85 °C (-13 ... 185 °F)
Mức độ ô nhiễm		3
Thông số phần cơ
Kiểu kết nối		hộp đấu nối terminal
Thông tin kết nối		Có thể gắn tối đa hai dây dẫn có cùng tiết diện lõi trên một kết nối đầu cuối! Mô-men xoắn siết 1.2 Nm + 10 %
Mặt cắt lõi		lên đến 2.5 mm²
	Tiết diện lõi tối thiểu	không có đầu nối ở cuối Dây cable 0.5 mm² , cùng ống nối 0.34 mm²
	Diện tích mặt cắtcủa lõi lớn nhất	không có đầu nối ở cuối Dây cable 2.5 mm² , cùng ống nối 1.5 mm²
Vật liệu vỏ		PA 6.6/ kim loại
Mặt cảm biến		PA 6.6
Vật liệu vỏ		Nhựa
Mức độ bảo vệ		IP67
Khối lượng		255 g
Kích thước
	Chiều cao	40 mm
	Chiều rộng	40 mm
	Chiều dài	118 mm

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
