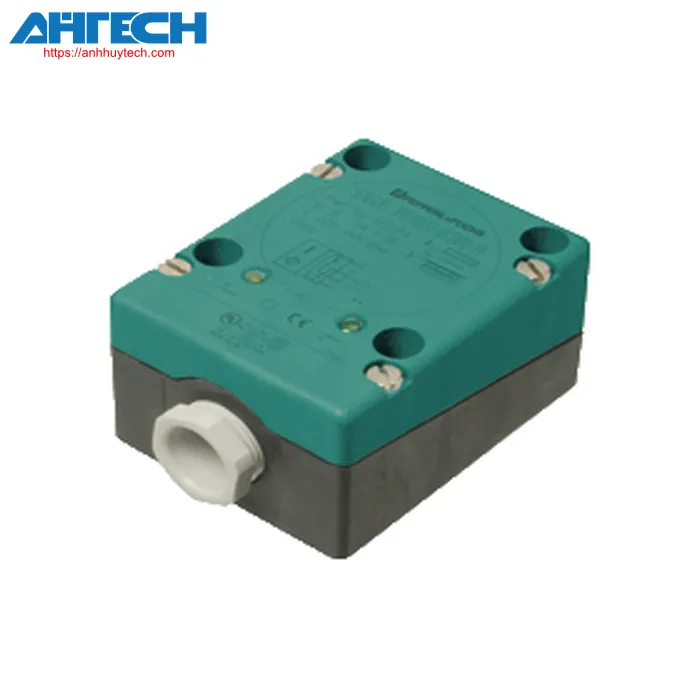

Cảm biến cảm ứng Pepperl+Fuchs NBB25-FPS-A2
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB25-FPS-A2
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | bổ sung | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 25 mm | |
| Lắp đặt | flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 15.75 mm | |
| Bộ phận tác động | thép carbon mềm, ví dụ: 1.0037, SR235JR (trước đây là St37-2) 75 mm x 75 mm x 1 mm |
|
| Hệ số giảm hoạt tải rAl | 0.5 | |
| Hệ số giảm hoạt tải rCu | 0.4 | |
| Hệ số giảm hoạt tải r304 | 0.8 | |
| Hệ số giảm hoạt tải rđồng thau | 0.5 | |
| Loại đầu ra | 4 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 10 ... 30 V DC | |
| Tần số chuyển đổi | 0 ... 70 Hz | |
| Độ trễ | 0.05 ... 5.5 mm | |
| Bảo vệ phân cực ngược | Có | |
| Bảo vệ ngắn mạch | Có | |
| Khả năng chống quá tải | Có | |
| Bảo vệ khỏi đứt dây | Có | |
| Bảo vệ quá áp cảm ứng | Có | |
| Triệt tiêu đột biến điện | Có | |
| Ripple | 10 % | |
| Sụt áp | = 2.5 V | |
| Độ chính xác lặp lại | 1 mm | |
| Dòng điện hoạt động | 0 ... 200 mA | |
| Dòng điện Off-state | = 0.01 mA | |
| Dòng điện không tải | = 20 mA | |
| Thời gian trễ trước khi sẵn sàng | = 100 ms | |
| Chỉ báo điện áp hoạt động | Đèn LED, màu xanh lá cây | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 1390 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 85 °C (-13 ... 185 °F) | |
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | terminals kiểu vặn vít | |
| Mặt cắt lõi | lên đến 2.5 mm2 | |
| Vật liệu vỏ | PBT | |
| Mặt cảm biến | PBT | |
| Vật liệu vỏ | PBT | |
| Mức độ bảo vệ | IP65 | |
| Khối lượng | 270 g | |
| Kích thước | ||
| Chiều cao | 41 mm | |
| Chiều rộng | 60 mm | |
| Chiều dài | 77 mm | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
Tải tài liệu cho NBB25-FPS-A2
