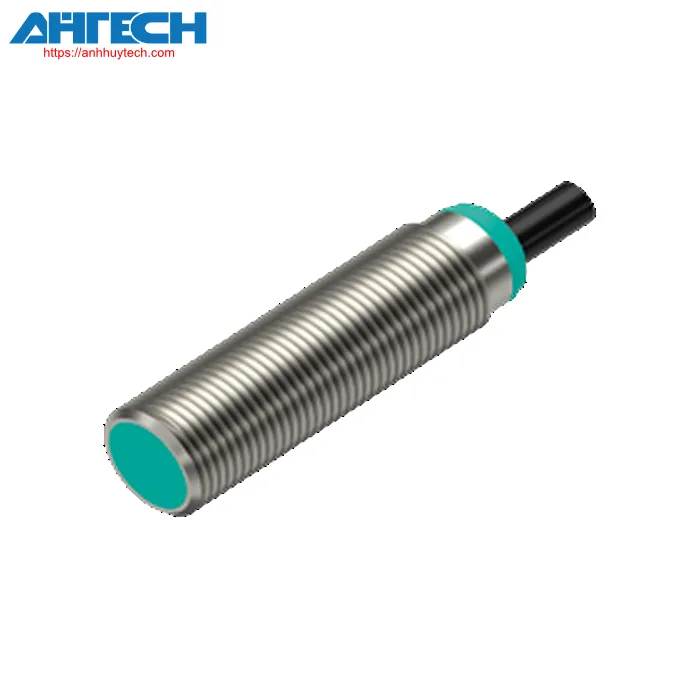

Cảm biến cảm ứng Pepperl+Fuchs NBB4-12GM40-EU-M1
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB4-12GM40-EU-M1
| Thông số kỹ thuật chung | ||
|---|---|---|
| Loại đầu ra | Đầu ra điện áp số | |
| Khoảng cách hoạt động định mức | 4 mm | |
| Lắp đặt | flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 3.24 mm | |
| Bộ phận tác động | thép carbon mềm, ví dụ: 1.0037, SR235JR (trước đây là St37-2) 12 mm x 12 mm x 1 mm |
|
| Hệ số giảm hoạt tải rAl | 0.4 | |
| Hệ số giảm hoạt tải rCu | 0.3 | |
| Hệ số giảm hoạt tải r304 | 0.7 | |
| Hệ số giảm hoạt tải rđồng thau | 0.45 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 7 ... 30 V DC | |
| Tần số chuyển đổi | 0 ... 2200 Hz | |
| Độ trễ | 2 ... 15 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | Có | |
| Độ lệch nhiệt độ | = 10 % | |
| Dòng điện không tải | = 15 mA | |
| Thời gian trễ trước khi sẵn sàng | = 100 ms | |
| Kháng tải | min. 20 kO | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Đầu ra kỹ thuật số | ||
| Giá trị đầu ra | phát hiện đối tượng: 4.5 V ± 0.2 V đối tượng không được phát hiện: 0.5 V ± 0.2 V |
|
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -40 ... 85 °C (-40 ... 185 °F) |
|
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Dây cable | |
| Vật liệu vỏ | đồng thau, phủ niken | |
| Mặt cảm biến | PBT, màu xanh lá | |
| Mức độ bảo vệ | IP68 / IP69K | |
| Cable | ||
| Đường kính cáp | 6 mm ± 0.2 mm | |
| Bán kính uốn | > 10 x đường kính cáp | |
| Vật liệu | TPE | |
| Màu sắc | màu đen | |
| Số lượng lõi | 3 | |
| Mặt cắt lõi | 0.75 mm2 | |
| Chiều dài | 2 m | |
| Kích thước | ||
| Chiều dài | 43 mm | |
| Đường kính | 12 mm | |
| Thông tin chung | ||
| Phạm vi giao hàng | bao gồm 2 đai ốc tự khóa | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
