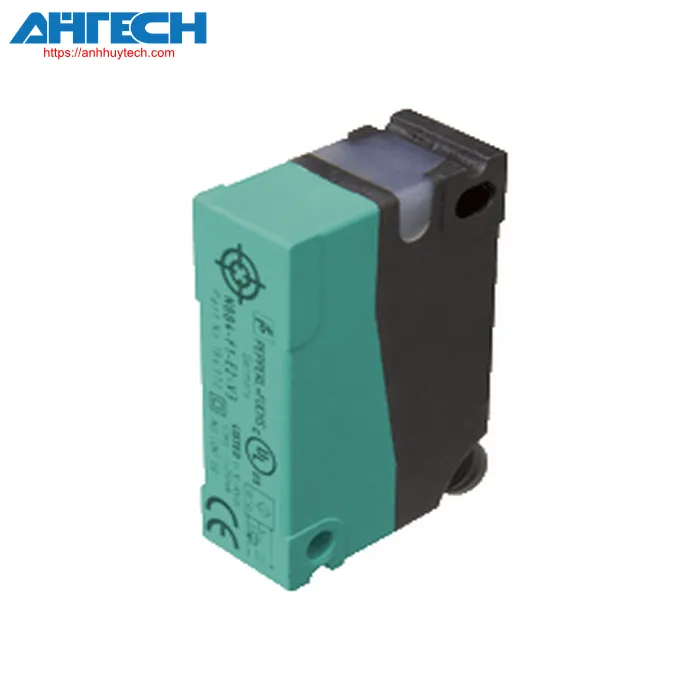

Cảm biến cảm ứng Pepperl+Fuchs NBB4-F1-E2-V3-Y218699

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NBB4-F1-E2-V3-Y218699

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB4-F1-E2-V3-Y218699

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường mở (NO)
Loại đầu ra		PNP
Khoảng cách hoạt động định mức		4 mm
Lắp đặt		flush
Đầu ra phân cực		DC
Đảm bảo khoảng cách hoạt động		0 ... 3.24 mm
Hệ số giảm hoạt tải r_Al		0.4
Hệ số giảm hoạt tải r_Cu		0.45
Hệ số giảm hoạt tải r₃₀₄		0.8
Hệ số giảm hoạt tải r_{đồng thau}		0.55
Loại đầu ra		3 dây
Công suất định mức
Điện áp hoạt động		10 ... 30 V
Tần số chuyển đổi		0 ... 1400 Hz
Độ trễ		typ. 5%
Bảo vệ phân cực ngược		bảo vệ đảo cực
Bảo vệ ngắn mạch		nhấp nháy
Sụt áp		= 2.5 V
Điện áp cách điện định mức		60 V
Dòng điện hoạt động		0 ... 250 mA
Dòng điện Off-state		0 ... 0.01 mA typ. 0.1 µA at 25 °C
Dòng điện không tải		= 15 mA
Đèn báo trạng thái chuyển đổi		LED, màu vàng
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II
	Điện áp cách điện định mức	60 V
	Điện áp xung định mức	800 V
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, loại thông dụng
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 70 °C (-13 ... 158 °F)
Thông số phần cơ
Kiểu kết nối		Đầu nối M8 x 1, 3 chân
Vật liệu vỏ		PA
Mặt cảm biến		PA
Mức độ bảo vệ		IP67
Mô-men xiết, vặn vít		Ren M3 tối đa: 1.1 Nm
Kích thước
	Chiều cao	40 mm
	Chiều rộng	12 mm
	Chiều dài	26 mm

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
