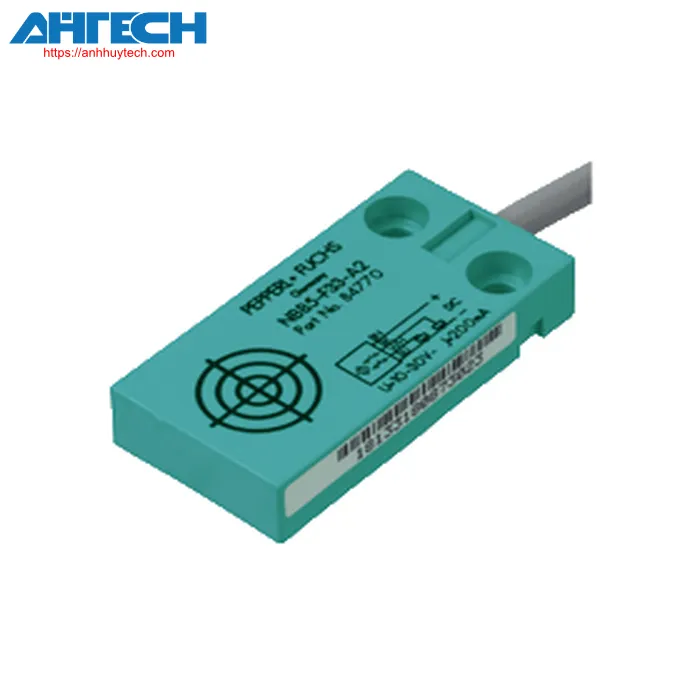

Cảm biến cảm ứng Pepperl+Fuchs NBB5-F33-E2-10M

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NBB5-F33-E2-10M

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB5-F33-E2-10M

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường mở (NO)
Loại đầu ra		PNP
Khoảng cách hoạt động định mức		5 mm
Lắp đặt		flush
Đầu ra phân cực		DC
Đảm bảo khoảng cách hoạt động		0 ... 4.05 mm
Hệ số giảm hoạt tải r_Al		0.3
Hệ số giảm hoạt tải r_Cu		0.2
Hệ số giảm hoạt tải r₃₀₄		0.6
Loại đầu ra		3 dây
Công suất định mức
Điện áp hoạt động		10 ... 30 V DC
Tần số chuyển đổi		0 ... 500 Hz
Độ trễ		typ. 5 %
Bảo vệ phân cực ngược		bảo vệ đảo cực
Bảo vệ ngắn mạch		nhấp nháy
Sụt áp		= 3 V
Dòng điện hoạt động		0 ... 200 mA
Dòng điện Off-state		0 ... 0.5 mA typ. 0.1 µA
Dòng điện không tải		= 15 mA
Thời gian trễ trước khi sẵn sàng		= 10 ms
Các thông số liên quan đến chức năng an toàn
MTTF_d		820 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		Đạt tiêu chuẩn cULus, nguồn điện class 2 cho mục đích chung
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 70 °C (-13 ... 158 °F)
Thông số phần cơ
Kiểu kết nối		Dây cable
Vật liệu vỏ		PBT
Mặt cảm biến		PBT
Mức độ bảo vệ		IP67
Cable
	Đầu cos	Có
	Đường kính cáp	4.6 mm ± 0.2 mm
	Bán kính uốn	> 10 x đường kính cáp
	Vật liệu	PVC
	Màu sắc	màu xám
	Số lượng lõi	3
	Mặt cắt lõi	0.34 mm²
	Chiều dài	10 m
Kích thước
	Chiều cao	25 mm
	Chiều rộng	50 mm
	Chiều dài	10 mm

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
