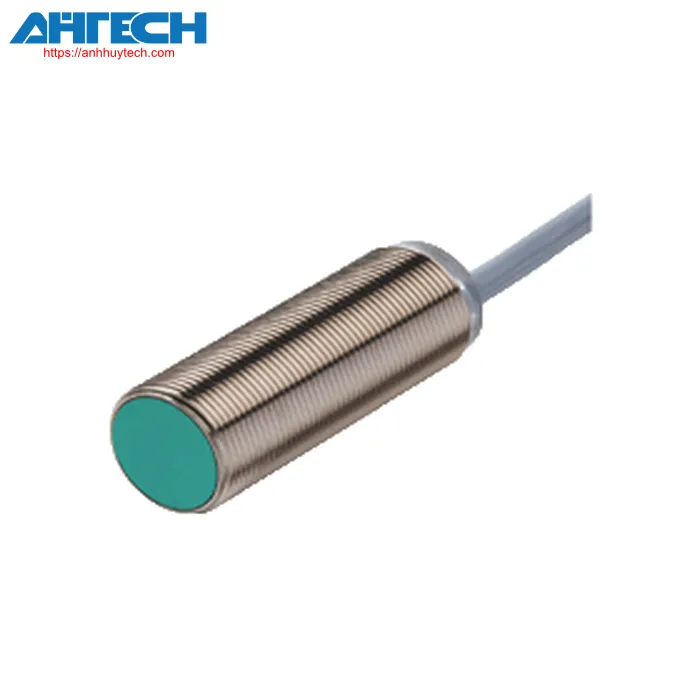

Cảm biến cảm ứng Pepperl+Fuchs NBB8-18GM50-E2-M-150MM-3DT04-Y

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NBB8-18GM50-E2-M-150MM-3DT04-Y

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB8-18GM50-E2-M-150MM-3DT04-Y

Phân loại

Mô tả sản phẩm
Dòng thiết bị di động

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường mở (NO)
Loại đầu ra		PNP
Khoảng cách hoạt động định mức		8 mm
Lắp đặt		flush
Đầu ra phân cực		DC
Đảm bảo khoảng cách hoạt động		0 ... 6.48 mm
Hệ số giảm hoạt tải r_Al		0.4
Hệ số giảm hoạt tải r_Cu		0.4
Hệ số giảm hoạt tải r₃₀₄		0.7
Hệ số giảm hoạt tải r_{đồng thau}		0.45
Loại đầu ra		3 dây
Công suất định mức
Điện áp hoạt động		5 ... 60 V
Tần số chuyển đổi		0 ... 1500 Hz
Độ trễ		typ. 5 %
Bảo vệ phân cực ngược		Có
Bảo vệ ngắn mạch		Có
Bảo vệ quá áp cảm ứng		Có
Triệt tiêu đột biến điện		Có
Sụt áp		= 2 V
Điện áp cách điện định mức		60 V
Dòng điện hoạt động		0 ... 200 mA
Dòng điện Off-state		0 ... 0.5 mA typ. 0.1 µA at 25 °C
Dòng điện không tải		= 7 mA
Thời gian trễ trước khi sẵn sàng		= 220 ms
Đèn báo trạng thái chuyển đổi		Đầu ra LED: màu vàng
Các thông số liên quan đến chức năng an toàn
MTTF_d		1085.5 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		Được công nhận UL
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 85 °C (-40 ... 185 °F)
Thông số phần cơ
Kiểu kết nối		cáp cố định có sẵn đầu cắm
Vật liệu vỏ		đồng thau, mạ niken
Mặt cảm biến		PBT
Mức độ bảo vệ		IP68 / IP69K
Đầu nối
	Cụm kết nối	Kết nối Deutsch DT04-3P-C015 Deutsch contact 1060-16-0622 Chêm Deutsch W3P
Cable
	Đường kính cáp	6 mm ± 0.2 mm
	Bán kính uốn	> 6 x đường kính cáp
	Vật liệu	PUR
	Màu sắc	màu xám
	Số lượng lõi	3
	Mặt cắt lõi	0.75 mm²
	Chiều dài	L = 150 mm
Kích thước
	Chiều dài	50 mm
	Đường kính	18 mm
