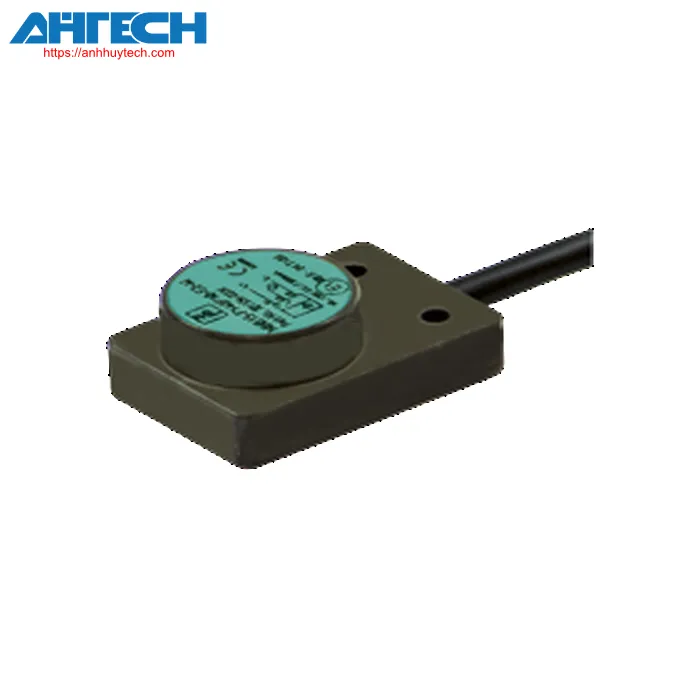

Cảm biến cảm ứng Pepperl+Fuchs NBB8-F148P10-E0-M

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NBB8-F148P10-E0-M

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBB8-F148P10-E0-M

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường mở (NO)
Loại đầu ra		NPN
Khoảng cách hoạt động định mức		8 mm
Lắp đặt		flush
Đầu ra phân cực		DC
Đảm bảo khoảng cách hoạt động		0 ... 6.48 mm
Hệ số giảm hoạt tải r_Al		0.45
Hệ số giảm hoạt tải r_Cu		0.4
Hệ số giảm hoạt tải r₃₀₄		0.8
Hệ số giảm hoạt tải r_{đồng thau}		0.5
Loại đầu ra		3 dây
Công suất định mức
Điện áp hoạt động		10 ... 60 V DC
Tần số chuyển đổi		0 ... 600 Hz
Độ trễ		2 ... 20 % ( typ. 3 % )
Bảo vệ phân cực ngược		bảo vệ đảo cực
Bảo vệ ngắn mạch		nhấp nháy
Sụt áp		= 1.5 V
Dòng điện hoạt động		0 ... 200 mA
Dòng điện Off-state		= 10 µA
Dòng điện không tải		= 10 mA
Thời gian trễ trước khi sẵn sàng		= 300 ms
Đèn báo trạng thái chuyển đổi		LED, màu vàng
Các thông số liên quan đến chức năng an toàn
MTTF_d		1008 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Phê duyệt loại E1		10R-04
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 85 °C (-40 ... 185 °F)
Nhiệt độ bảo quản		-40 ... 85 °C (-40 ... 185 °F)
Thông số phần cơ
Kiểu kết nối		Dây cable PUR , 2 m
Mặt cắt lõi		0.75 mm²
Vật liệu vỏ		nhôm anodized
Mặt cảm biến		PBT
Mức độ bảo vệ		IP67 / IP69K
Lực mô men siết, vỏ ren		= 1.8 Nm
Kích thước
	Chiều cao	20 mm
	Chiều rộng	35 mm
	Chiều dài	50 mm

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
