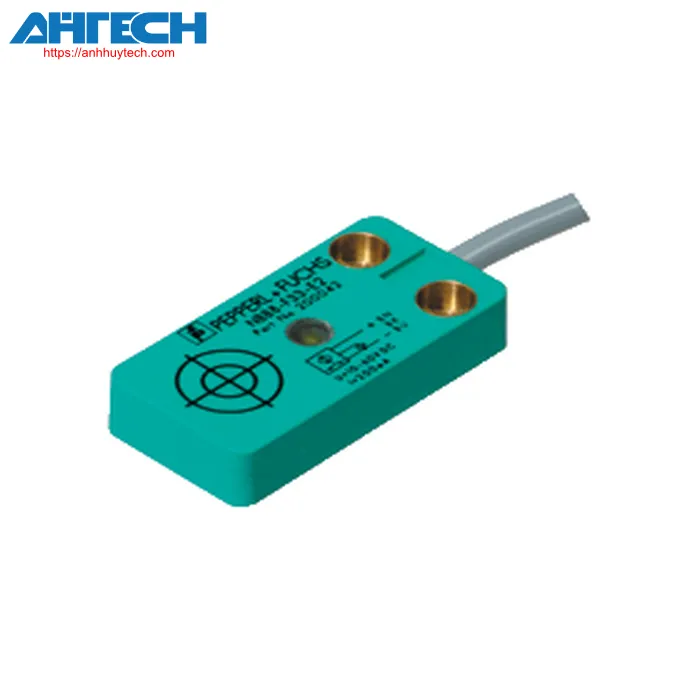

Cảm biến cảm ứng Pepperl+Fuchs NBN10-F33-E3-M
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBN10-F33-E3-M
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường đóng (NC) | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 10 mm | |
| Lắp đặt | non-flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 8.1 mm | |
| Hệ số giảm hoạt tải rAl | 0.3 | |
| Hệ số giảm hoạt tải rCu | 0.2 | |
| Hệ số giảm hoạt tải r304 | 0.6 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 5 ... 60 V | |
| Tần số chuyển đổi | 0 ... 200 Hz | |
| Độ trễ | typ. 5 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 2 V | |
| Dòng điện hoạt động | 0 ... 200 mA | |
| Dòng điện Off-state | 0 ... 0.1 mA | |
| Dòng điện không tải | = 10 mA | |
| Thời gian trễ trước khi sẵn sàng | = 80 ms | |
| Đèn báo trạng thái chuyển đổi | đèn LED màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 1140 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Phê duyệt CCC | Certified by China Compulsory Certification (CCC) | |
| Phê duyệt loại E1 | 10R-04 | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -40 ... 85 °C (-40 ... 185 °F) | |
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Dây cable PUR , 2 m | |
| Mặt cắt lõi | 0.5 mm2 | |
| Vật liệu vỏ | PBT | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP67 / IP69K | |
| Kích thước | ||
| Chiều cao | 25 mm | |
| Chiều rộng | 50 mm | |
| Chiều dài | 10 mm | |
| Lưu ý | Mô-men siết: 5 Nm | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
