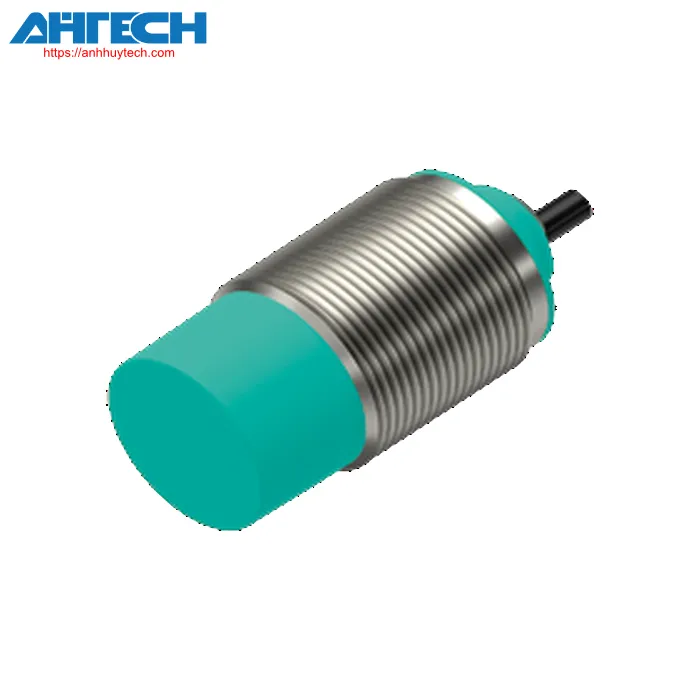

Cảm biến cảm ứng Pepperl+Fuchs NBN15-30GM50-E2-5M
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBN15-30GM50-E2-5M
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường mở (NO) | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 15 mm | |
| Lắp đặt | non-flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 12.15 mm | |
| Bộ phận tác động | thép carbon mềm, ví dụ: 1.0037, SR235JR (trước đây là St37-2) 45 mm x 45 mm x 1 mm |
|
| Hệ số giảm hoạt tải rAl | 0.4 | |
| Hệ số giảm hoạt tải rCu | 0.37 | |
| Hệ số giảm hoạt tải r304 | 0.71 | |
| Hệ số giảm hoạt tải rđồng thau | 0.46 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 5 ... 36 V | |
| Tần số chuyển đổi | 0 ... 1150 Hz | |
| Độ trễ | typ. 5 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 1 V | |
| Dòng điện hoạt động | 0 ... 200 mA | |
| Dòng điện Off-state | max. 20 µA | |
| Dòng điện không tải | = 10 mA | |
| Thời gian trễ trước khi sẵn sàng | = 10 ms | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 1707 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Phù hợp với | ||
| Tuân thủ PWIS | VDMA 24364-C1/T100°C-W | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Lớp bảo vệ | II | |
| Điện áp cách điện định mức | 36 V | |
| Điện áp xung định mức | 500 V | |
| Chứng nhận UL | Đạt tiêu chuẩn cULus, nguồn điện class 2 cho mục đích chung | |
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Phê duyệt cho ngành hàng hải | DNVGL TAA00003AK | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -40 ... 85 °C (-40 ... 185 °F) | |
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Dây cable | |
| Vật liệu vỏ | đồng thau, phủ niken | |
| Mặt cảm biến | PBT, màu xanh lá | |
| Mức độ bảo vệ | IP65 / IP66 / IP67 / IP68 | |
| Cable | ||
| Đầu cos | Có | |
| Đường kính cáp | 4.3 mm ± 0.15 mm | |
| Bán kính uốn | > 10 x đường kính cáp | |
| Vật liệu | PVC | |
| Màu sắc | màu đen | |
| Số lượng lõi | 3 | |
| Mặt cắt lõi | 0.34 mm2 | |
| Chiều dài | 5 m | |
| Khối lượng | 260 g | |
| Kích thước | ||
| Chiều dài | 59 mm | |
| Đường kính | 30 mm | |
| Lắp đặt | Với đai ốc, M30 | |
| Moment xiết | 0 ... 30 Nm | |
| Thông tin chung | ||
| Phạm vi giao hàng | bao gồm 2 đai ốc tự khóa | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
