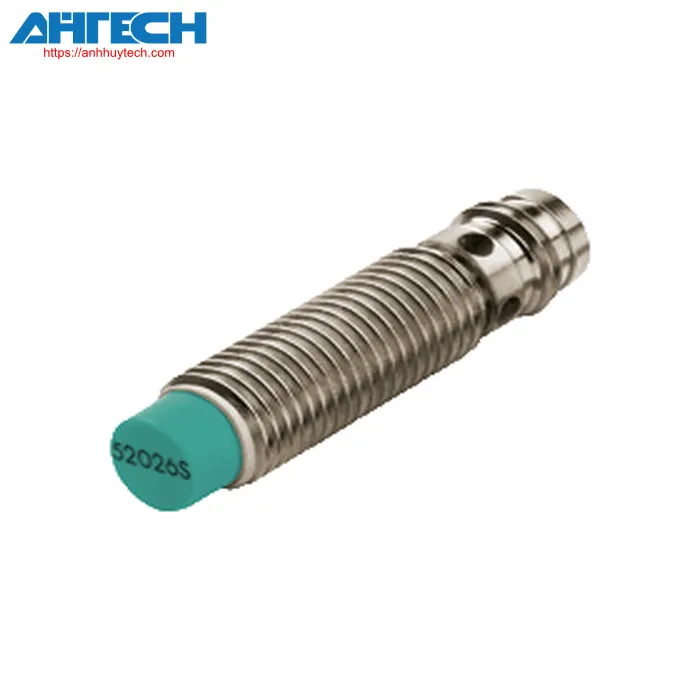

Cảm biến cảm ứng Pepperl+Fuchs NBN3-8GM25-E3-V3
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBN3-8GM25-E3-V3
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường đóng (NC) | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 3 mm | |
| Lắp đặt | non-flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 2.43 mm | |
| Bộ phận tác động | thép carbon mềm, ví dụ: 1.0037, SR235JR (trước đây là St37-2) 8 mm x 8 mm x 1 mm |
|
| Hệ số giảm hoạt tải rAl | 0.5 | |
| Hệ số giảm hoạt tải rCu | 0.45 | |
| Hệ số giảm hoạt tải r304 | 0.75 | |
| Hệ số giảm hoạt tải rđồng thau | 0.55 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 5 ... 30 V | |
| Tần số chuyển đổi | 0 ... 4500 Hz | |
| Độ trễ | typ. 5% | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 1.5 V | |
| Dòng điện hoạt động | 0 ... 100 mA | |
| Dòng điện Off-state | 0 ... 0.2 mA | |
| Dòng điện không tải | = 10 mA | |
| Thời gian trễ trước khi sẵn sàng | = 100 ms | |
| Đèn báo trạng thái chuyển đổi | Đèn LED nhiều lỗ, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 960 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | Đạt tiêu chuẩn cULus, nguồn điện class 2 cho mục đích chung | |
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -40 ... 85 °C (-40 ... 185 °F) | |
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Giắc cắm M8 x 1, 3 chân | |
| Vật liệu vỏ | đồng thau, mạ niken | |
| Mặt cảm biến | LCP | |
| Mức độ bảo vệ | IP65 / IP66 / IP67 | |
| Kích thước | ||
| Chiều dài | 40 mm | |
| Đường kính | 8 mm | |
| Thông tin chung | ||
| Phạm vi giao hàng | Bao gồm 2 đai ốc lục giác | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
