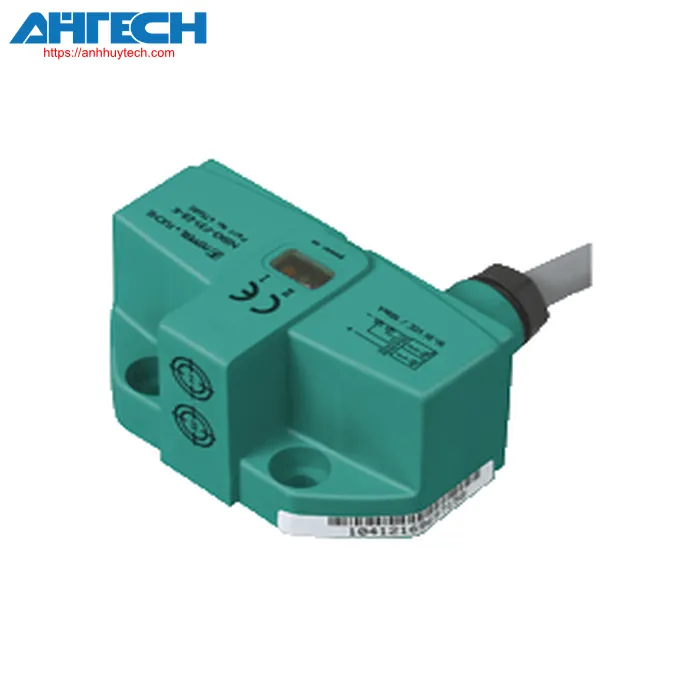

Cảm biến cảm ứng Pepperl+Fuchs NBN3-F31-U8-K
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBN3-F31-U8-K
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | 2 x thường mở (NO) | |
| Khoảng cách hoạt động định mức | 3 mm | |
| Lắp đặt | có thể gắn phẳng | |
| Đầu ra phân cực | AC/DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 2.43 mm | |
| Hệ số giảm hoạt tải rAl | 0.45 | |
| Hệ số giảm hoạt tải rCu | 0.38 | |
| Hệ số giảm hoạt tải r304 | 1 | |
| Hệ số giảm hoạt tải rSt37 | 1.04 | |
| Loại đầu ra | 4 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 20 ... 253 V AC/DC | |
| Tần số chuyển đổi | 25 Hz | |
| Độ trễ | typ. 3 % | |
| Bảo vệ phân cực ngược | Có | |
| Bảo vệ ngắn mạch | Có | |
| Sụt áp | = 8 V | |
| Dòng điện hoạt động | 4 ... 400 mA | |
| Dòng điện Off-state | = 1.7 mA | |
| Chỉ báo điện áp hoạt động | Đèn LED, màu xanh lá cây | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 529 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Lớp bảo vệ | II | |
| Điện áp cách điện định mức | 253 V | |
| Điện áp xung định mức | 4 kV | |
| Chứng nhận UL | đạt tiêu chuẩn an toàn của UL, loại thông dụng | |
| Phê duyệt CSA | CCSAUS được liệt kê, loại thông dụng | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 70 °C (-13 ... 158 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Dây cable PVC , 5 m | |
| Mặt cắt lõi | 0.5 mm2 | |
| Vật liệu vỏ | PBT | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP67 | |
| Cable | ||
| Đường kính cáp | 5.2 mm ± 0.2 mm | |
| Bán kính uốn | > 10 x đường kính cáp | |
| Mô-men xiết, vặn vít | 4 Nm ... 5 Nm | |
| Kích thước | ||
| Chiều cao | 33.5 mm | |
| Chiều rộng | 65 mm | |
| Chiều dài | 36 mm | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ECLASS 11.0 | 27220501 |
| ECLASS 10.0.1 | 27220501 |
| ECLASS 9.0 | 27220501 |
| ECLASS 8.0 | 27220501 |
| ECLASS 5.1 | 27220501 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
Tải tài liệu cho NBN3-F31-U8-K
Tải file PDF
