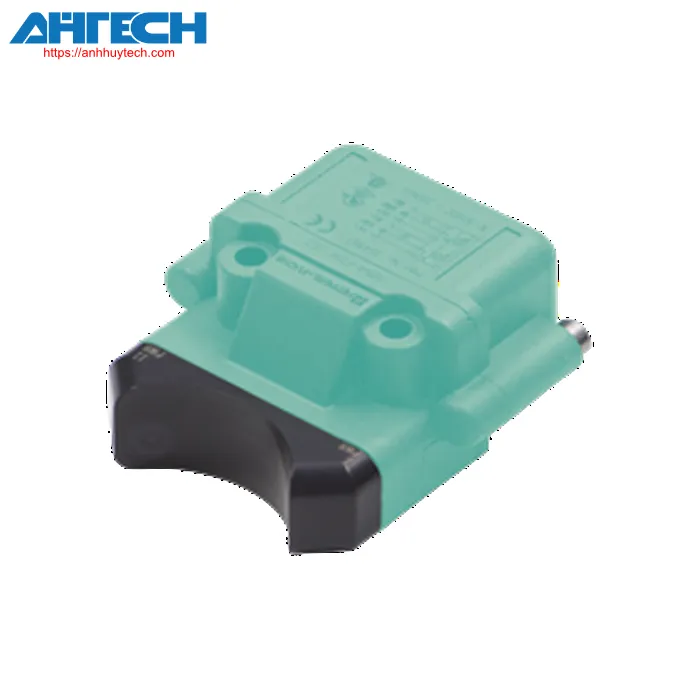

Cảm biến cảm ứng Pepperl+Fuchs NBN4-F25K-2E2
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBN4-F25K-2E2
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | 2 x thường mở (NO) | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 4 mm | |
| Lắp đặt | có thể gắn phẳng | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 3.24 mm | |
| Khoảng cách hoạt động thực tế | 3.6 ... 4.4 mm typ. | |
| Hệ số giảm hoạt tải rAl | 0.5 | |
| Hệ số giảm hoạt tải rCu | 0.4 | |
| Hệ số giảm hoạt tải r304 | 1 | |
| Hệ số giảm hoạt tải rSt37 | 1.1 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 10 ... 30 V DC | |
| Tần số chuyển đổi | 0 ... 1000 Hz | |
| Độ trễ | typ. 5 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 2.5 V | |
| Dòng điện hoạt động | 0 ... 200 mA | |
| Dòng điện Off-state | 0 ... 0.5 mA typ. 0.1 µA at 25 °C | |
| Dòng điện không tải | = 22.5 mA | |
| Thời gian trễ trước khi sẵn sàng | = 100 ms | |
| Chỉ báo điện áp hoạt động | Đèn LED, màu xanh lá cây | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 860 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | đạt tiêu chuẩn an toàn của UL | |
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 70 °C (-13 ... 158 °F) | |
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kết nối (phía hệ thống) | terminal lắp vít, đầu nối Dây cable glvà M20 x 1.5 | |
| Vật liệu vỏ | PBT | |
| Mặt cảm biến | PC | |
| Mức độ bảo vệ | IP67 | |
| Khối lượng | 98 g | |
| Mô-men xiết, vặn vít | M5 x 40 : 2.7 Nm | |
| Lực mô men siết, vỏ ren | M4 x 25 : 2 Nm | |
| Kích thước | ||
| Chiều cao | 20 mm | |
| Chiều rộng | 52 mm | |
| Chiều dài | 69 mm | |
| Lưu ý | Gắn trên bộ truyền động cơ | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ECLASS 11.0 | 27220501 |
| ECLASS 10.0.1 | 27220501 |
| ECLASS 9.0 | 27220501 |
| ECLASS 8.0 | 27220501 |
| ECLASS 5.1 | 27220501 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
Tải tài liệu cho NBN4-F25K-2E2
Tải file PDF
