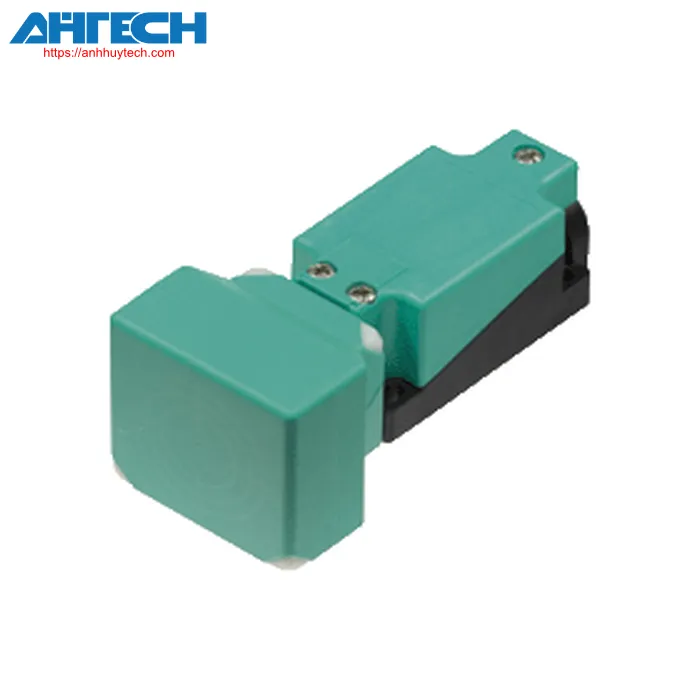

Cảm biến cảm ứng Pepperl+Fuchs NBN40-U1L-A2-M
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBN40-U1L-A2-M
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | bổ sung | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 40 mm | |
| Lắp đặt | non-flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 32.4 mm | |
| Khoảng cách hoạt động thực tế | 36 ... 44 mm | |
| Hệ số giảm hoạt tải rAl | 0.39 | |
| Hệ số giảm hoạt tải rCu | 0.37 | |
| Hệ số giảm hoạt tải r304 | 0.75 | |
| Hệ số giảm hoạt tải rđồng thau | 0.45 | |
| Loại đầu ra | 4 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 10 ... 60 V DC | |
| Tần số chuyển đổi | 0 ... 100 Hz | |
| Độ trễ | typ. 5 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 2 V | |
| Dòng điện hoạt động | 0 ... 200 mA | |
| Dòng điện Off-state | 0 ... 0.5 mA typ. 0.01 mA | |
| Dòng điện không tải | = 20 mA | |
| Thời gian trễ trước khi sẵn sàng | 120 ms | |
| Chỉ báo điện áp hoạt động | Đèn LED, màu xanh lá cây | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 1030 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Lớp bảo vệ | II | |
| Điện áp cách điện định mức | 230 V | |
| Điện áp xung định mức | 2.5 kV | |
| Chứng nhận UL | đạt tiêu chuẩn an toàn của UL, loại thông dụng | |
| Phê duyệt loại E1 | 10R-047189 | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -40 ... 85 °C (-40 ... 185 °F) |
|
| Thông số phần cơ | ||
| Kiểu kết nối | terminals kiểu vặn vít | |
| Thông tin kết nối | Có thể gắn tối đa hai dây dẫn có cùng tiết diện lõi trên một kết nối đầu cuối! Mô-men xoắn siết 1.2 Nm + 10 % |
|
| Mặt cắt lõi | lên đến 2.5 mm2 | |
| Tiết diện lõi tối thiểu | không có đầu nối ở cuối Dây cable 0.5 mm2 , cùng ống nối 0.34 mm2 | |
| Diện tích mặt cắtcủa lõi lớn nhất | không có đầu nối ở cuối Dây cable 2.5 mm2 , cùng ống nối 1.5 mm2 | |
| Vật liệu vỏ | PA/ kim loại | |
| Mặt cảm biến | PA | |
| Vật liệu vỏ | Nhựa | |
| Mức độ bảo vệ | IP68 / IP69K | |
| Khối lượng | 225 g | |
| Kích thước | ||
| Chiều cao | 55 mm | |
| Chiều rộng | 55 mm | |
| Chiều dài | 128 mm | |
| Lưu ý | Mô-men vặn: 1.8 Nm (vỏ) | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
