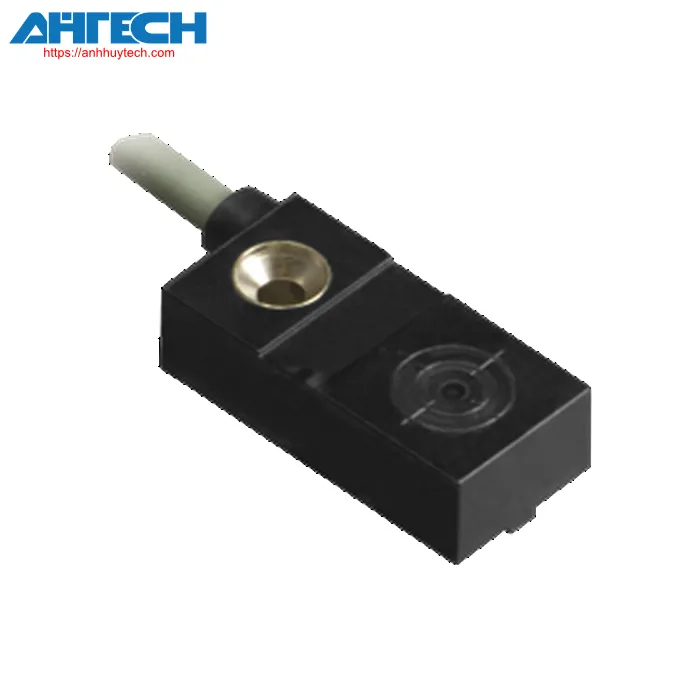

Cảm biến cảm ứng Pepperl+Fuchs NBN6-F29B-E2-1,2M-V1
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBN6-F29B-E2-1,2M-V1
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường mở (NO) | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 6 mm | |
| Lắp đặt | để lắp kiểu non-flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 4.86 mm | |
| Hệ số giảm hoạt tải rAl | 0.4 | |
| Hệ số giảm hoạt tải rCu | 0.3 | |
| Hệ số giảm hoạt tải r304 | 0.7 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 10 ... 30 V DC | |
| Tần số chuyển đổi | 0 ... 500 Hz | |
| Độ trễ | typ. 5 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 3 V | |
| Dòng điện hoạt động | 0 ... 100 mA | |
| Dòng điện Off-state | 0 ... 0.5 mA typ. 0.1 µA at 25 °C | |
| Dòng điện không tải | = 10 mA | |
| Thời gian trễ trước khi sẵn sàng | = 5 ms | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 1340 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | Đạt tiêu chuẩn cULus, nguồn điện class 2 cho mục đích chung | |
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 70 °C (-13 ... 158 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | cáp cố định có sẵn đầu cắm | |
| Vật liệu vỏ | PC | |
| Mức độ bảo vệ | IP67 | |
| Đầu nối | ||
| Vặn ren | M12 x 1 | |
| Cable | ||
| Đường kính cáp | 3.5 mm ± 0.2 mm | |
| Bán kính uốn | > 10 x đường kính cáp | |
| Vật liệu | PVC | |
| Màu sắc | màu xám | |
| Số lượng lõi | 3 | |
| Mặt cắt lõi | 0.14 mm2 | |
| Chiều dài | L = 1.2 m ± 5 mm | |
| Kích thước | ||
| Chiều cao | 9 mm | |
| Chiều rộng | 13 mm | |
| Chiều dài | 27 mm | |
| Lắp đặt | Với đai ốc, M12 | |
| Moment xiết | 0 ... 10 Nm | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
