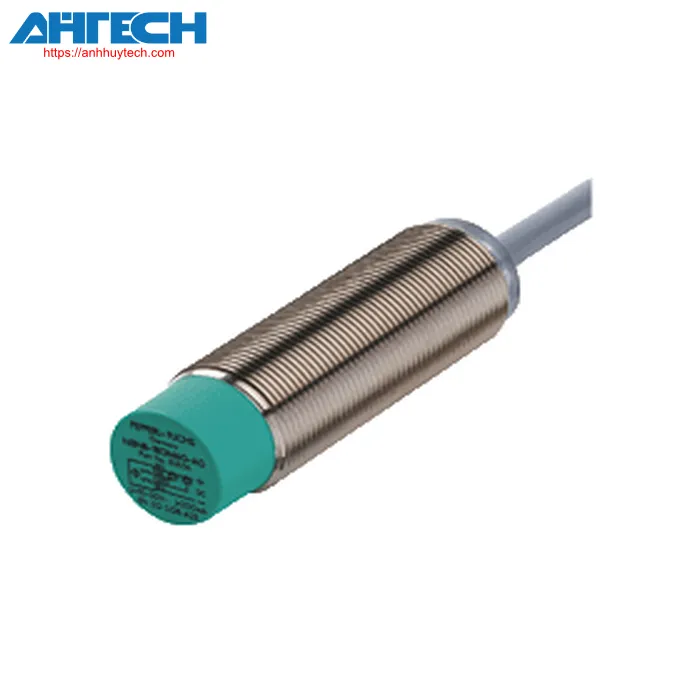

Cảm biến cảm ứng Pepperl+Fuchs NBN8-18GM60-WO-10M
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NBN8-18GM60-WO-10M
| Thông số kỹ thuật chung | ||
|---|---|---|
| Khoảng cách hoạt động định mức | 8 mm | |
| Lắp đặt | non-flush | |
| Đầu ra phân cực | AC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 6.48 mm | |
| Khoảng cách hoạt động thực tế | 7.2 ... 8.8 mm typ. 8 mm | |
| Hệ số giảm hoạt tải rAl | 0.4 | |
| Hệ số giảm hoạt tải rCu | 0.4 | |
| Hệ số giảm hoạt tải r304 | 0.7 | |
| Loại đầu ra | 2 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 20 ... 253 V | |
| Tần số chuyển đổi | 0 ... 20 Hz | |
| Độ trễ | typ. 7.5 % | |
| Bảo vệ phân cực ngược | Có | |
| Bảo vệ ngắn mạch | no | |
| Sụt áp | < 5 V (IL > 50 mA); < 8 V (IL < 50 mA) | |
| Dòng điện tạm thời (20 ms, 0.1 Hz) | 0 ... 1600 mA | |
| Dòng điện hoạt động | 5 ... 200 mA | |
| Dòng điện Off-state | 0 ... 1.7 mA typ. | |
| Thời gian trễ trước khi sẵn sàng | = 30 ms | |
| Chỉ báo điện áp hoạt động | Đèn LED, màu xanh lá cây | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | đạt tiêu chuẩn an toàn của UL, loại thông dụng | |
| Phê duyệt CSA | CCSAUS được liệt kê, loại thông dụng | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 70 °C (-13 ... 158 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Dây cable PVC , 10 m | |
| Mặt cắt lõi | 0.34 mm2 | |
| Vật liệu vỏ | đồng thau, mạ niken | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP67 | |
| Kích thước | ||
| Chiều dài | 60 mm | |
| Đường kính | 18 mm | |
| Lưu ý | 1) Trong dải nhiệt độ dưới 0 °C, điện áp hoạt động cho phép Ub 80...253 V Cầu chì an toàn = 0,8 A (quick-bthấp) theo tiêu chuẩn IEC 60127-2 Sheet 1 Khuyến nghị: sau khi xảy ra sự cố đoản mạch, hãy kiểm tra xem thiết bị hoạt động đúng hay không |
|
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
