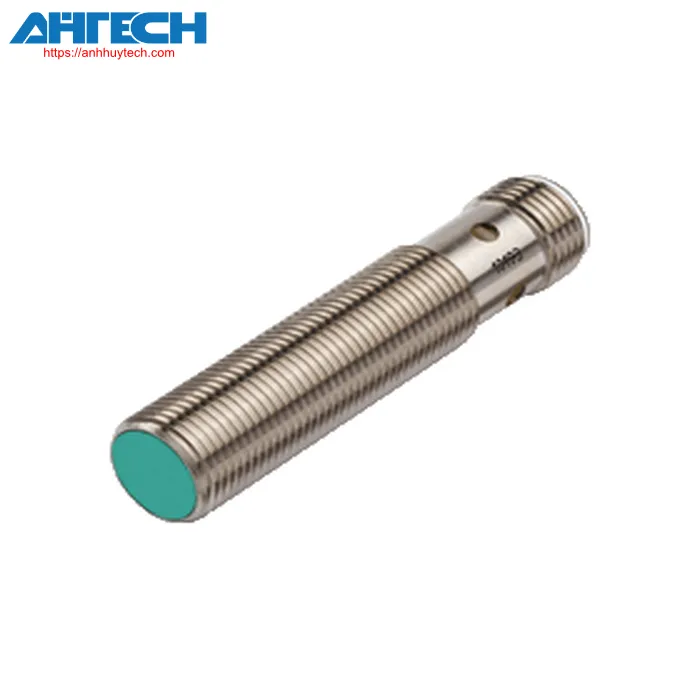

Cảm biến cảm ứng Pepperl+Fuchs NCB2-12GM40-Z0-V1-Y70158915

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NCB2-12GM40-Z0-V1-Y70158915

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NCB2-12GM40-Z0-V1-Y70158915

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường mở (NO)
Loại đầu ra		Hai dây
Khoảng cách hoạt động định mức		2 mm
Lắp đặt		flush
Đầu ra phân cực		DC
Đảm bảo khoảng cách hoạt động		0 ... 1.62 mm
Khoảng cách hoạt động thực tế		1.8 ... 2.2 mm typ.
Hệ số giảm hoạt tải r_Al		0.28
Hệ số giảm hoạt tải r_Cu		0.23
Hệ số giảm hoạt tải r₃₀₄		0.7
Loại đầu ra		2 dây
Công suất định mức
Điện áp hoạt động		5 ... 30 V
Tần số chuyển đổi		0 ... 800 Hz
Độ trễ		1 ... 10 % typ. 5 %
Bảo vệ phân cực ngược		chịu được đảo cực
Bảo vệ ngắn mạch		nhấp nháy
Sụt áp		= 5 V
Dòng điện hoạt động		2 ... 100 mA
Dòng điện hoạt động thấp nhất		2 mA
Dòng điện Off-state		0 ... 0.5 mA typ.
Đèn báo trạng thái chuyển đổi		Đèn LED nhiều lỗ, màu vàng
Các thông số liên quan đến chức năng an toàn
MTTF_d		2090 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Chứng nhận UL		Đạt tiêu chuẩn cULus, nguồn điện class 2 cho mục đích chung
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 70 °C (-13 ... 158 °F)
Thông số phần cơ
Kiểu kết nối		Kết nối kiểu jack cắm
Vật liệu vỏ		Thép không gỉ 1.4305 / AISI 303
Mặt cảm biến		PBT
Mức độ bảo vệ		IP67
Đầu nối
	Vặn ren	M12 x 1
	Số chân	4
Khối lượng		30 g
Kích thước
	Chiều dài	40 mm
	Đường kính	12 mm

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
