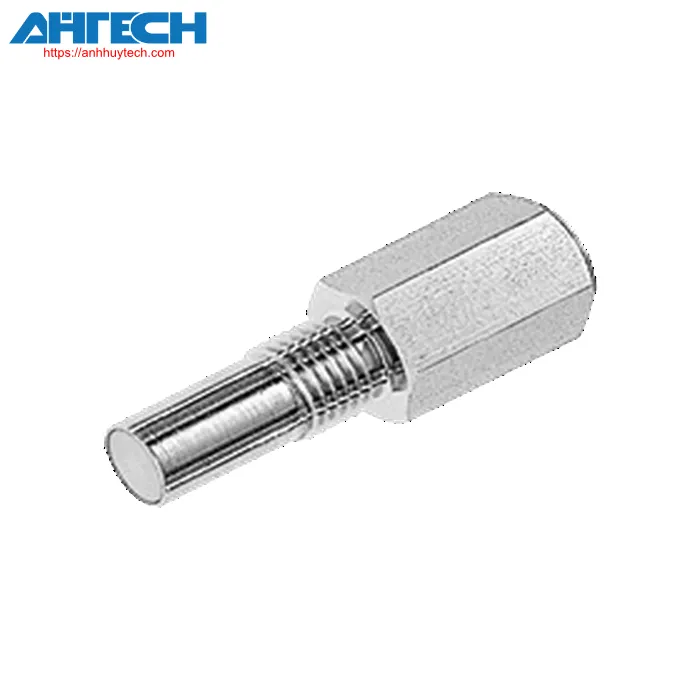

Cảm biến cảm ứng Pepperl+Fuchs NCB3-14GM65-E2-D-V1
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NCB3-14GM65-E2-D-V1
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường mở (NO) | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 3 mm | |
| Lắp đặt | flush | |
| Đầu ra phân cực | DC | |
| Hệ số giảm hoạt tải rAl | 0 | |
| Hệ số giảm hoạt tải rCu | 0 | |
| Hệ số giảm hoạt tải r304 | 0.85 | |
| Hệ số giảm hoạt tải rSt37 | 1 | |
| Hệ số giảm hoạt tải rđồng thau | 0.15 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 10 ... 30 V DC | |
| Tần số chuyển đổi | 0 ... 500 Hz | |
| Độ trễ | 3 ... 15 % typ. 10 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 2 V | |
| Độ chính xác lặp lại | 0.1 mm | |
| Độ lệch nhiệt độ | ± 15% max. | |
| Dòng điện hoạt động | = 200 mA | |
| Dòng điện không tải | = 10 mA | |
| Thời gian trễ trước khi sẵn sàng | = 10 ms | |
| Giới hạn dữ liệu | ||
| Áp suất vận hành | 500 bar (7252 psi) | |
| Áp suất cực đại | 800 bar (11603.2 psi) | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | đạt tiêu chuẩn an toàn của UL, loại thông dụng | |
| Phê duyệt CSA | CCSAUS được liệt kê, loại thông dụng | |
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 80 °C (-13 ... 176 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Kết nối kiểu jack cắm | |
| Vật liệu vỏ | Thép không gỉ 1.4305 / AISI 303 | |
| Mặt cảm biến | Gốm | |
| Mức độ bảo vệ | IP68 | |
| Đầu nối | ||
| Vặn ren | M12 x 1 | |
| Số chân | 4 | |
| Khối lượng | 64 g | |
| Kích thước | ||
| Chiều dài | 65 mm | |
| Đường kính | 12 mm | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
Tải tài liệu cho NCB3-14GM65-E2-D-V1
