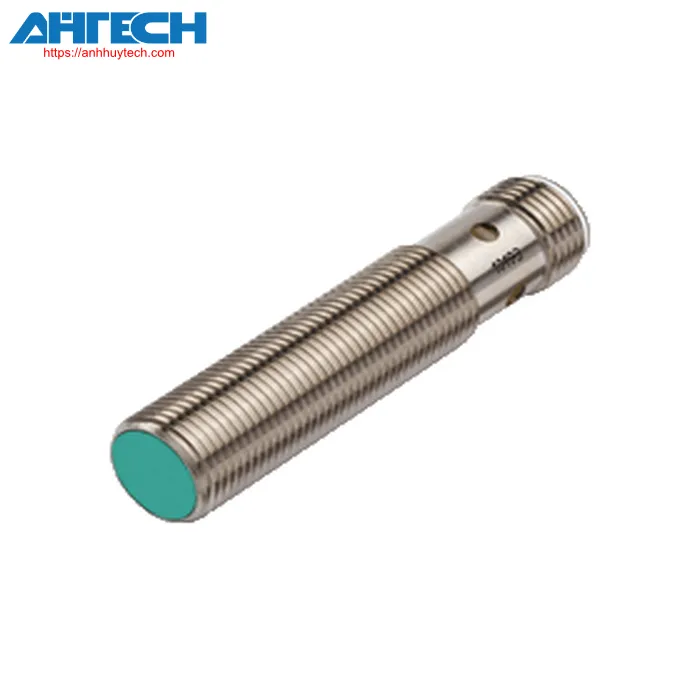

Cảm biến cảm ứng Pepperl+Fuchs NCB4-12GM40-Z7-V1
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NCB4-12GM40-Z7-V1
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường đóng (NC) | |
| Loại đầu ra | Hai dây | |
| Khoảng cách hoạt động định mức | 4 mm | |
| Lắp đặt | flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 3.24 mm | |
| Hệ số giảm hoạt tải rAl | 0.49 | |
| Hệ số giảm hoạt tải rCu | 0.47 | |
| Hệ số giảm hoạt tải r304 | 0.76 | |
| Loại đầu ra | 2 dây | |
| Công suất định mức | ||
| Điện áp hoạt động | 3.5 ... 30 V | |
| Tần số chuyển đổi | 0 ... 1000 Hz | |
| Độ trễ | typ. 5 % | |
| Bảo vệ phân cực ngược | dẫn điện phân cực ngược | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 3.5 V | |
| Độ lệch nhiệt độ | ± 15% | |
| Dòng điện hoạt động | 2 ... 100 mA | |
| Dòng điện Off-state | 0.4 ... 0.6 mA typ. 0.5 mA | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | đạt tiêu chuẩn an toàn của UL, loại thông dụng | |
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 70 °C (-13 ... 158 °F) | |
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Kết nối kiểu jack cắm | |
| Vật liệu vỏ | đồng thau, mạ niken | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP67 | |
| Đầu nối | ||
| Vặn ren | M12 x 1 | |
| Số chân | 4 | |
| Khối lượng | 31 g | |
| Kích thước | ||
| Chiều dài | 35 mm | |
| Đường kính | 12 mm | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
