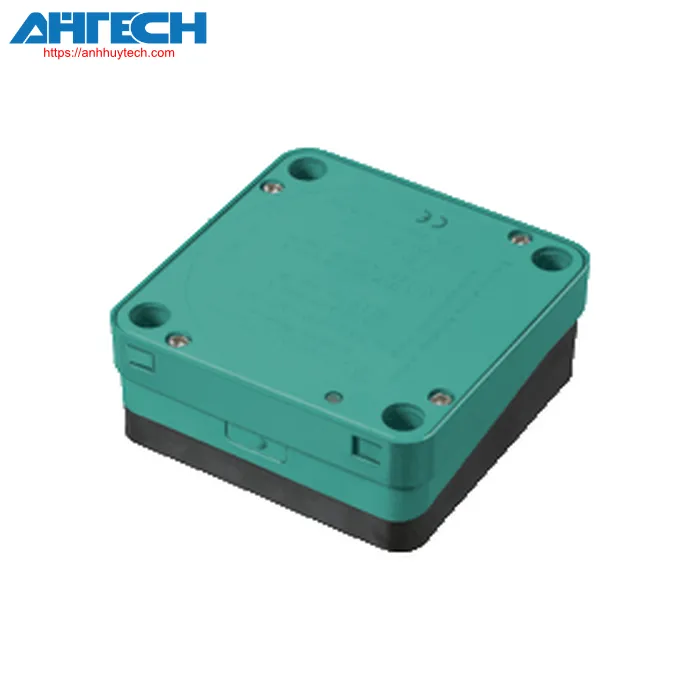

Cảm biến cảm ứng Pepperl+Fuchs NCB40-FP-N0-P1

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NCB40-FP-N0-P1

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NCB40-FP-N0-P1

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường đóng (NC)
Loại đầu ra		NAMUR
Khoảng cách hoạt động định mức		40 mm
Lắp đặt		flush
Đảm bảo khoảng cách hoạt động		0 ... 32 mm
Khoảng cách hoạt động thực tế		36 ... 44 mm typ. 40 mm
Hệ số giảm hoạt tải r_Al		0.35
Hệ số giảm hoạt tải r_Cu		0.35
Hệ số giảm hoạt tải r₃₀₄		0.8
Loại đầu ra		2 dây
Công suất định mức
Điện áp danh định		8.2 V (R_i approx. 1 kO)
Tần số chuyển đổi		0 ... 80 Hz
Độ trễ		0 ... 5 typ. 3 %
Bảo vệ phân cực ngược		bảo vệ đảo cực
Bảo vệ ngắn mạch		Có
Dòng tiêu thụ
	Bề mặt đo không được phát hiện	= 3 mA
	Bề mặt đo được phát hiện	= 1 mA
Thời gian trễ trước khi sẵn sàng		= 20 ms
Đèn báo trạng thái chuyển đổi		LED, màu vàng
Các thông số liên quan đến chức năng an toàn
MTTF_d		2360 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
	Sự tương thích điện từ	NE 21:2007
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Phê duyệt IECEx
	Mức độ bảo vệ thiết bị Ga	IECEx PTB 11.0021X
	Mức độ bảo vệ thiết bị Gb	IECEx PTB 11.0021X
	Mức độ bảo vệ thiết bị Da	IECEx PTB 11.0021X
	Mức độ bảo vệ thiết bị Mb	IECEx PTB 11.0021X
Phê duyệt ATEX
	Mức độ bảo vệ thiết bị Ga	PTB 00 ATEX 2032 X
	Mức độ bảo vệ thiết bị Gb	PTB 00 ATEX 2032 X
	Mức độ bảo vệ thiết bị Da	PTB 00 ATEX 2032 X
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, loại thông dụng
	Vị trí thông thường	E87056
	Vùng nguy hiểm	E501628
	Bản vẽ điều khiển	116-0451
Phê duyệt CCC
	Vùng nguy hiểm	2020322315002304
Phê duyệt CML		theo yêu cầu
ANZEx		19.3001X
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 100 °C (-13 ... 212 °F)
Nhiệt độ bảo quản		-40 ... 100 °C (-40 ... 212 °F)
Thông số phần cơ
Kiểu kết nối		terminals kiểu vặn vít
Thông tin kết nối		Có thể gắn tối đa hai dây dẫn có cùng tiết diện lõi trên một kết nối đầu cuối! Mô-men xoắn siết 1.2 Nm + 10 %
Mặt cắt lõi		lên đến 2.5 mm² , chiều dài cách điện đã bóc: 7 mm
	Tiết diện lõi tối thiểu	không có đầu nối ở cuối Dây cable 0.5 mm² , cùng ống nối 0.34 mm²
	Diện tích mặt cắtcủa lõi lớn nhất	không có đầu nối ở cuối Dây cable 2.5 mm² , cùng ống nối 1.5 mm²
Kết nối (phía hệ thống)		đầu nối ren, đầu nối Dây cable glvà M20 x 1.5, chiều dài ren có thể sử dụng 10 mm, độ sâu vặn tối đa 10 mm
Vật liệu vỏ		PBT
Mặt cảm biến		PBT
Vật liệu vỏ		PBT
Mức độ bảo vệ		IP66 / IP67
Kích thước
	Chiều cao	40 mm
	Chiều rộng	83 mm
	Chiều dài	83 mm
Thông tin chung
Sử dụng trong khu vực nguy hiểm.		xem hướng dẫn sử dụng

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
