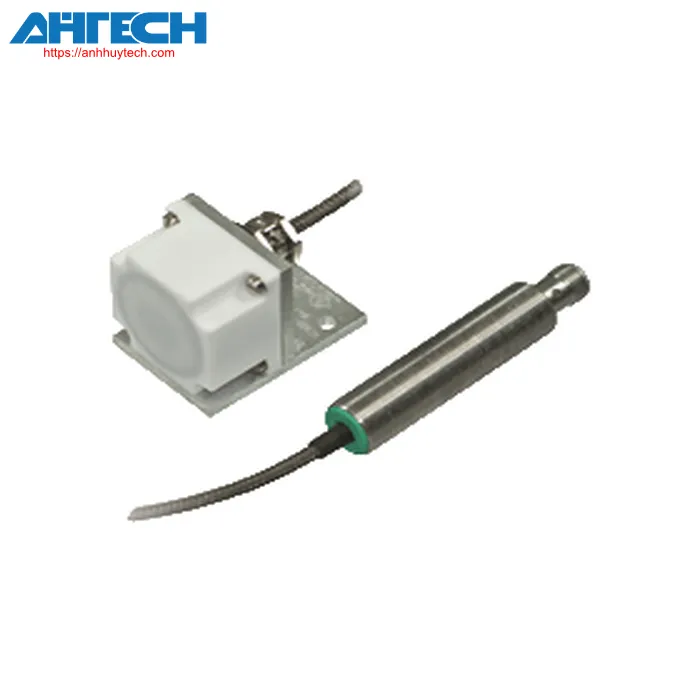

Cảm biến cảm ứng Pepperl+Fuchs NCN20-F35-A2-250-10M-V1
Danh mục Pepperl+Fuchs
Cảm biến cảm ứng NCN20-F35-A2-250-10M-V1
Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NCN20-F35-A2-250-10M-V1
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | bổ sung | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 20 mm | |
| Lắp đặt | có thể gắn phẳng | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 16.2 mm | |
| Hệ số giảm hoạt tải rAl | 0.5 | |
| Hệ số giảm hoạt tải rCu | 0.5 | |
| Hệ số giảm hoạt tải r304 | 0.6 ... 1 | |
| Loại đầu ra | 4 dây | |
| Ke góc cho thiết bị van WILSEN để gắn vào tấm chuyển đổi và bộ gắn của dòng MHV-BT* cho van điều khiển bằng tay | Al | |
| Vỏ bộ khuếch đại | Thép không gỉ | |
| Công suất định mức | ||
| Điện áp hoạt động | 10 ... 30 V | |
| Tần số chuyển đổi | 0 ... 20 Hz | |
| Độ trễ | 0.3 ... 5 typ. 2 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 3 V | |
| Dòng điện hoạt động | 0 ... 200 mA | |
| Dòng điện không tải | = 25 mA | |
| Thời gian trễ trước khi sẵn sàng | = 20 ms | |
| Đèn báo trạng thái chuyển đổi | Đèn LED nhiều lỗ, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 7515 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | Đạt tiêu chuẩn cULus, nguồn điện class 2 cho mục đích chung | |
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | 0 ... 250 °C (32 ... 482 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Đầu nối M12 x 1, 4 chân | |
| Phiên bản cáp | Cáp PFA, với lớp bọc bằng thép không gỉ. | |
| Mặt cắt lõi | 3 x 0.34 | |
| Vật liệu vỏ | PTFE / Al / 1.4305 / AISI 303 | |
| Mặt cảm biến | PTFE | |
| Mức độ bảo vệ | Bộ khuếch đại IP67 cảm biến IP40 |
|
| Kích thước | ||
| Chiều cao | 40 mm | |
| Chiều rộng | 44 mm | |
| Chiều dài | 56 mm | |
| Chiều dài cáp | L = 10 m | |
| Lưu ý | - Bộ khuếch đại 0 °C ... 70 °C - r1.4305 phụ thuộc vào độ dày của tấm đo d: r1.4305 = 1 for d < 1mm Phụ kiện bổ sung: Vỏ bảo vệ SH-F35 có sẵn để sử dụng ở những khu vực có độ ẩm và như một phương tiện bảo vệ cơ học. |
|
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
