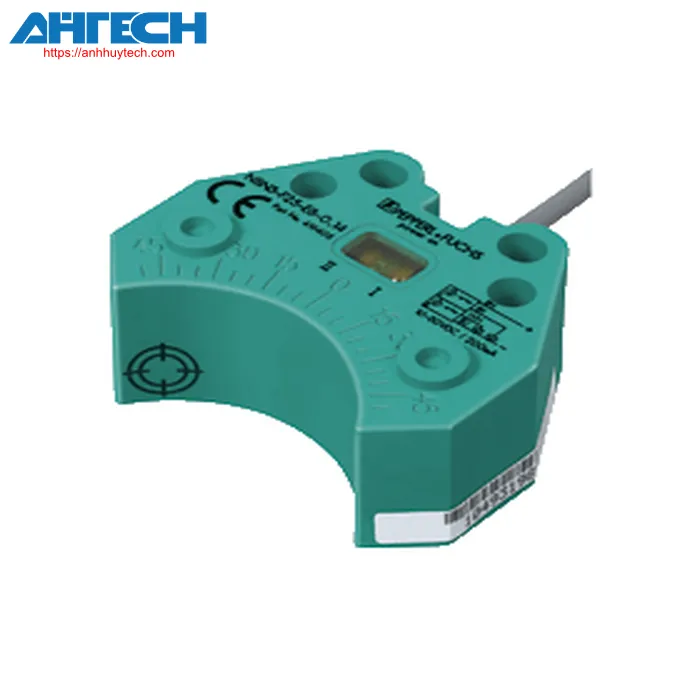

Cảm biến cảm ứng Pepperl+Fuchs NCN3-F25-N4-0,14

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NCN3-F25-N4-0,14

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NCN3-F25-N4-0,14

Thông số kỹ thuật chung
Chức năng chuyển đổi		2 x thường đóng (NC)
Loại đầu ra		NAMUR
Khoảng cách hoạt động định mức		3 mm
Lắp đặt		có thể gắn phẳng
Đảm bảo khoảng cách hoạt động		0 ... 2.43 mm
Khoảng cách hoạt động thực tế		2.7 ... 3.3 mm typ.
Hệ số giảm hoạt tải r_Al		0.52
Hệ số giảm hoạt tải r_Cu		0.43
Hệ số giảm hoạt tải r₃₀₄		0.86
Hệ số giảm hoạt tải r_St37		1
Hệ số giảm hoạt tải r_{đồng thau}		0.54
Loại đầu ra		2 dây
Công suất định mức
Điện áp danh định		8.2 V (R_i approx. 1 kO)
Tần số chuyển đổi		0 ... 1500 Hz
Độ trễ		typ. 5 %
Bảo vệ phân cực ngược		bảo vệ đảo cực
Bảo vệ ngắn mạch		Có
Phù hợp cho công nghệ 2:1.		Có, không cần diode bảo vệ đảo cực
Dòng tiêu thụ
	Bề mặt đo không được phát hiện	= 3 mA
	Bề mặt đo được phát hiện	= 1 mA
Thời gian trễ trước khi sẵn sàng		= 1 ms
Đèn báo trạng thái chuyển đổi		LED, màu vàng
Các thông số liên quan đến chức năng an toàn
MTTF_d		1010 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
	Sự tương thích điện từ	NE 21:2007
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Phê duyệt IECEx
	Mức độ bảo vệ thiết bị Ga	IECEx TUN 17.0021X
	Mức độ bảo vệ thiết bị Gb	IECEx TUN 17.0021X
	Mức độ bảo vệ thiết bị Da	IECEx TUN 17.0021X
	Mức độ bảo vệ thiết bị Mb	IECEx TUN 17.0021X
Phê duyệt ATEX
	Mức độ bảo vệ thiết bị Ga	TÜV 99 ATEX 1479 X
	Mức độ bảo vệ thiết bị Gb	TÜV 99 ATEX 1479 X
	Mức độ bảo vệ thiết bị Da	TÜV 99 ATEX 1479 X
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, loại thông dụng
	Vị trí thông thường	E87056
	Vùng nguy hiểm	E501628
	Bản vẽ điều khiển	116-0456
Phê duyệt CCC
	Vùng nguy hiểm	2020322315002262
Phê duyệt NEPSI
	Chứng chỉ NEPSI	GYJ19.1410X
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 100 °C (-13 ... 212 °F)
Nhiệt độ bảo quản		-40 ... 100 °C (-40 ... 212 °F)
Thông số phần cơ
Kiểu kết nối		Dây cable
Vật liệu vỏ		PBT
Mặt cảm biến		PBT
Mức độ bảo vệ		IP67
Cable
	Đường kính cáp	3 mm ± 0.3 mm
	Bán kính uốn	> 10 x đường kính cáp
	Vật liệu	PVC
	Mặt cắt lõi	0.14 mm²
	Chiều dài	180 mm
Khối lượng		44 g
Mô-men xiết, vặn vít		M5 x 25 : 2.7 Nm
Kích thước
	Chiều cao	20 mm
	Chiều rộng	52 mm
	Chiều dài	52 mm
Lưu ý		Lắp đặt trong vỏ hộp
Thông tin chung
Sử dụng trong khu vực nguy hiểm.		xem hướng dẫn sử dụng

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27273901
ECLASS 12.0	27273901
ECLASS 11.0	27220501
ECLASS 10.0.1	27220501
ECLASS 9.0	27220501
ECLASS 8.0	27220501
ECLASS 5.1	27220501
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
