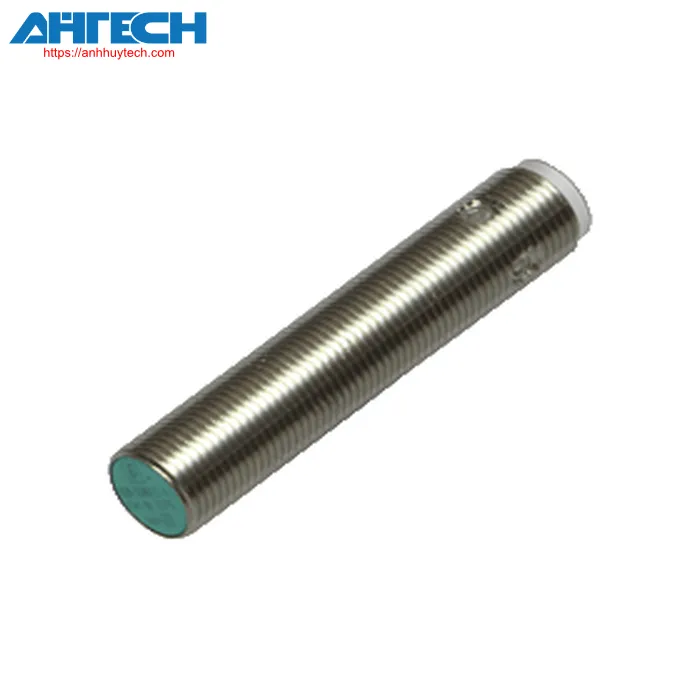

Cảm biến cảm ứng Pepperl+Fuchs NEB6-12GM50-E2-V1
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NEB6-12GM50-E2-V1
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường mở (NO) | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 6 mm | |
| Lắp đặt | quasi flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 4.8 mm | |
| Bộ phận tác động | thép carbon mềm, ví dụ: 1.0037, SR235JR (trước đây là St37-2) 18 mm x 18 mm x 1 mm |
|
| Hệ số giảm hoạt tải rAl | 0.28 | |
| Hệ số giảm hoạt tải rCu | 0.2 | |
| Hệ số giảm hoạt tải r304 | 0.7 | |
| Hệ số giảm hoạt tải rđồng thau | 0.35 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điều kiện lắp đặt | ||
| A | với thép 1.0037 (St37): 2.4 mm trong kim loại khác: 1.2 mm |
|
| B | 12 mm | |
| C | 18 mm | |
| F | 24 mm | |
| Điện áp hoạt động | 10 ... 30 V DC | |
| Tần số chuyển đổi | 0 ... 800 Hz | |
| Độ trễ | 0.06 ... 1.2 mm | |
| Bảo vệ phân cực ngược | Có | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Khả năng chống quá tải | Có | |
| Bảo vệ khỏi đứt dây | Có | |
| Triệt tiêu đột biến điện | Có | |
| Ripple | 10 % | |
| Sụt áp | = 2 V | |
| Độ chính xác lặp lại | 0.3 mm | |
| Dòng điện hoạt động | 0 ... 200 mA , trên 70°C tối đa 150 mA | |
| Dòng điện Off-state | = 10 µA | |
| Dòng điện không tải | = 15 mA | |
| Thời gian trễ trước khi sẵn sàng | = 50 ms | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 1740 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Chứng nhận UL | đạt tiêu chuẩn an toàn của UL, loại thông dụng | |
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 85 °C (-13 ... 185 °F) | |
| Nhiệt độ bảo quản | -40 ... 85 °C (-40 ... 185 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Đầu nối M12 x 1, 4 chân | |
| Vật liệu vỏ | đồng thau, mạ niken | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP67 | |
| Khối lượng | 20 g | |
| Kích thước | ||
| Chiều dài | 60 mm | |
| Đường kính | 12 mm | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
Tải tài liệu cho NEB6-12GM50-E2-V1
Tải file PDFSẢN PHẨM LIÊN QUAN
