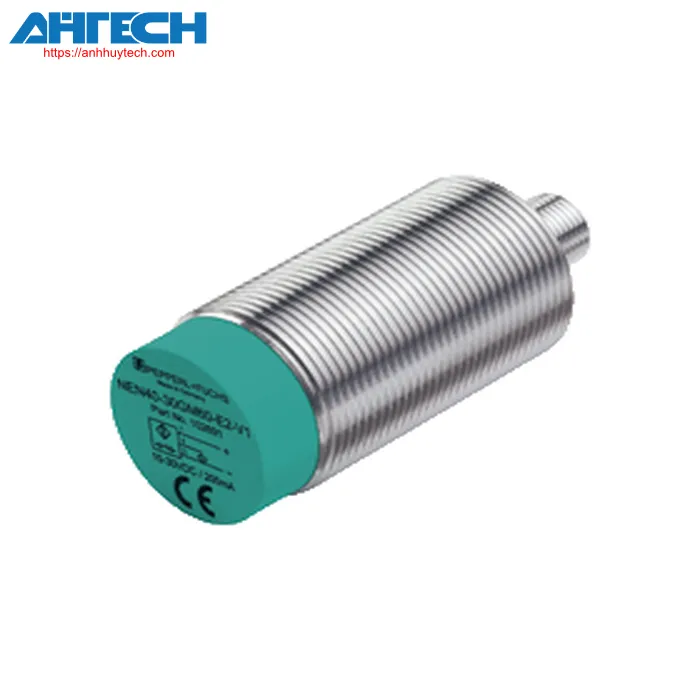

Cảm biến cảm ứng Pepperl+Fuchs NEN40-30GM60-E3-V1
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NEN40-30GM60-E3-V1
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường đóng (NC) | |
| Loại đầu ra | PNP | |
| Khoảng cách hoạt động định mức | 40 mm | |
| Lắp đặt | non-flush | |
| Đầu ra phân cực | DC | |
| Đảm bảo khoảng cách hoạt động | 0 ... 32.4 mm | |
| Hệ số giảm hoạt tải rAl | 0.42 | |
| Hệ số giảm hoạt tải rCu | 0.37 | |
| Hệ số giảm hoạt tải r304 | 0.78 | |
| Loại đầu ra | 3 dây | |
| Công suất định mức | ||
| Điều kiện lắp đặt | ||
| A | với nhôm: 25 mm với thép 1.0037 (St37): 35 mm bằng đồng thau 25mm bằng thép không gỉ 20 mm |
|
| B | 55 mm | |
| C | 120 mm | |
| F | 150 mm | |
| Điện áp hoạt động | 10 ... 30 V | |
| Tần số chuyển đổi | 0 ... 100 Hz | |
| Độ trễ | = 10 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | nhấp nháy | |
| Sụt áp | = 2 V | |
| Dòng điện hoạt động | 0 ... 200 mA | |
| Dòng điện Off-state | 0 ... 0.1 mA typ. 0.1 µA at 25 °C | |
| Dòng điện không tải | = 10 mA | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 211 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Phê duyệt CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 70 °C (-13 ... 158 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | Đầu nối M12 x 1, 4 chân | |
| Vật liệu vỏ | đồng thau mạ crom | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP67 | |
| Kích thước | ||
| Chiều dài | 73.5 mm | |
| Đường kính | 30 mm | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
