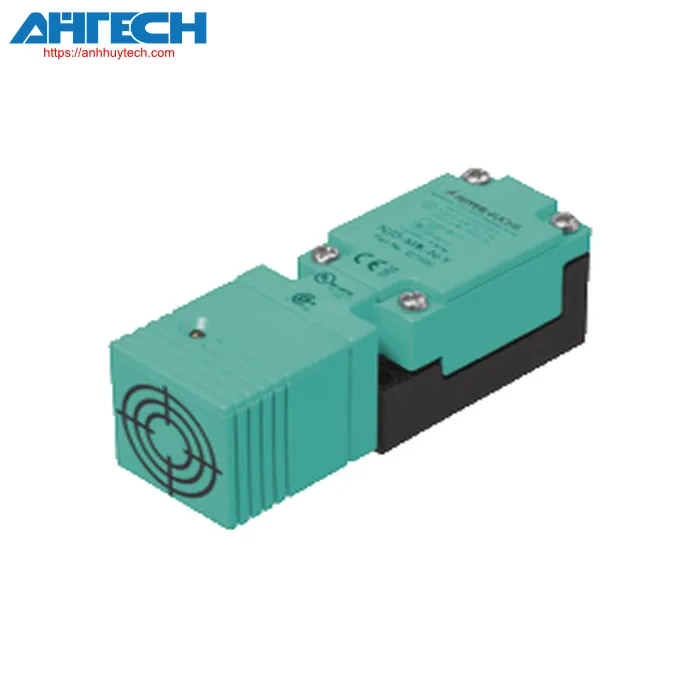

Cảm biến cảm ứng Pepperl+Fuchs NJ15-M1K-N
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NJ15-M1K-N
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường đóng (NC) | |
| Loại đầu ra | NAMUR | |
| Khoảng cách hoạt động định mức | 15 mm | |
| Lắp đặt | non-flush | |
| Đảm bảo khoảng cách hoạt động | 0 ... 12.15 mm | |
| Khoảng cách hoạt động thực tế | 13.5 ... 16.5 mm typ. | |
| Hệ số giảm hoạt tải rAl | 0.45 | |
| Hệ số giảm hoạt tải rCu | 0.4 | |
| Hệ số giảm hoạt tải r304 | 0.8 | |
| Loại đầu ra | 2 dây | |
| Công suất định mức | ||
| Điện áp danh định | 8.2 V (Ri approx. 1 kO) | |
| Tần số chuyển đổi | 0 ... 100 Hz | |
| Dòng tiêu thụ | ||
| Bề mặt đo không được phát hiện | min. 3 mA | |
| Bề mặt đo được phát hiện | = 1 mA | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 2424 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
| Sự tương thích điện từ | NE 21:2012 | |
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Phê duyệt IECEx | ||
| Mức độ bảo vệ thiết bị Ga | IECEx PTB 11.0021X | |
| Mức độ bảo vệ thiết bị Gb | IECEx PTB 11.0021X | |
| Mức độ bảo vệ thiết bị Da | IECEx PTB 11.0021X | |
| Mức độ bảo vệ thiết bị Mb | IECEx PTB 11.0021X | |
| Phê duyệt ATEX | ||
| Mức độ bảo vệ thiết bị Ga | PTB 00 ATEX 2032 X | |
| Mức độ bảo vệ thiết bị Gb | PTB 00 ATEX 2032 X | |
| Mức độ bảo vệ thiết bị Da | PTB 00 ATEX 2032 X | |
| Chứng nhận UL | ||
| Vị trí thông thường | E87056 | |
| Vùng nguy hiểm | E501628 | |
| Bản vẽ điều khiển | 116-0451 | |
| Phê duyệt CCC | ||
| Vùng nguy hiểm | 2020322315002302 | |
| Phê duyệt NEPSI | ||
| Chứng chỉ NEPSI | GYJ16.1394X | |
| Phê duyệt CML | theo yêu cầu | |
| ANZEx | 19.3001X | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 100 °C (-13 ... 212 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | terminals kiểu vặn vít | |
| Thông tin kết nối | Có thể gắn tối đa hai dây dẫn có cùng tiết diện lõi trên một kết nối đầu cuối! Mô-men xoắn siết 1.2 Nm + 10 % |
|
| Mặt cắt lõi | lên đến 2.5 mm2 | |
| Tiết diện lõi tối thiểu | không có đầu nối ở cuối Dây cable 0.5 mm2 , cùng ống nối 0.34 mm2 | |
| Diện tích mặt cắtcủa lõi lớn nhất | không có đầu nối ở cuối Dây cable 2.5 mm2 , cùng ống nối 1.5 mm2 | |
| Vật liệu vỏ | PBT | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP67 | |
| Kích thước | ||
| Chiều cao | 30 mm | |
| Chiều rộng | 30 mm | |
| Chiều dài | 91 mm | |
| Thông tin chung | ||
| Sử dụng trong khu vực nguy hiểm. | xem hướng dẫn sử dụng | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
Tải tài liệu cho NJ15-M1K-N
