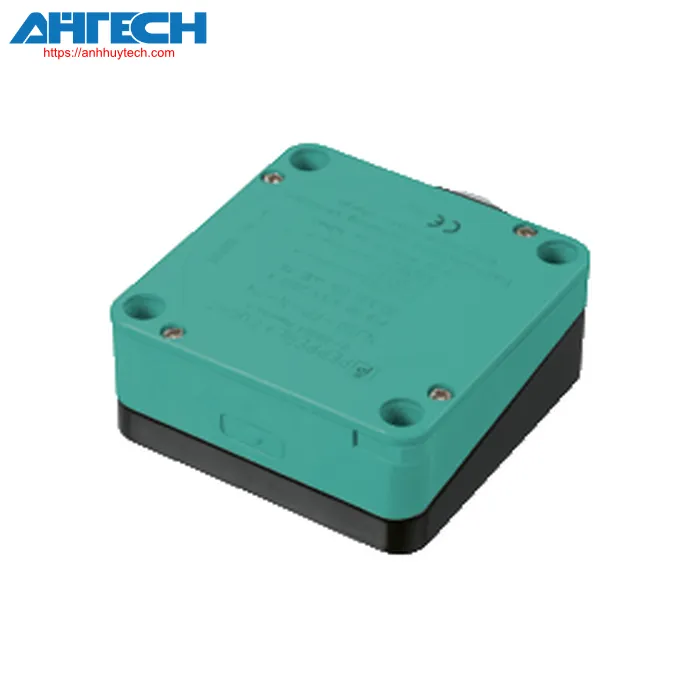

Cảm biến cảm ứng Pepperl+Fuchs NJ40-FP-SN-P1
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NJ40-FP-SN-P1
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | Thường đóng (NC) | |
| Loại đầu ra | NAMUR với chức năng an toàn | |
| Khoảng cách hoạt động định mức | 40 mm | |
| Lắp đặt | non-flush | |
| Đảm bảo khoảng cách hoạt động | 0 ... 32.4 mm | |
| Hệ số giảm hoạt tải rAl | 0.4 | |
| Hệ số giảm hoạt tải rCu | 0.3 | |
| Hệ số giảm hoạt tải r304 | 0.85 | |
| Mức độ toàn vẹn an toàn (SIL) | tối đa đến SIL3 theo tiêu chuẩn IEC 61508 Nguy hiểm! Trong các ứng dụng liên quan đến an toàn, cảm biến phải được vận hành với giao diện an toàn đã được phê chuẩn từ Pepperl+Fuchs, chẳng hạn như KFD2-SH-EX1. Xem thêm tài liệu "exida Chức năngal Safety Assessment" có sẵn trên www.pepperl-fuchs.com là một phần không thể thiếu trong tài liệu của sản phẩm này |
|
| Loại đầu ra | 2 dây | |
| Công suất định mức | ||
| Điện áp danh định | 8.2 V (Ri approx. 1 kO) | |
| Tần số chuyển đổi | 0 ... 100 Hz | |
| Dòng tiêu thụ | ||
| Bề mặt đo không được phát hiện | = 3 mA | |
| Bề mặt đo được phát hiện | = 1 mA | |
| Các thông số liên quan đến chức năng an toàn | ||
| Mức độ toàn vẹn an toàn (SIL) | SIL 3 | |
| MTTFd | 7560 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Phê duyệt IECEx | ||
| Mức độ bảo vệ thiết bị Gb | IECEx PTB 11.0092X | |
| Mức độ bảo vệ thiết bị Da | IECEx PTB 11.0092X | |
| Mức độ bảo vệ thiết bị Mb | IECEx PTB 11.0092X | |
| Phê duyệt ATEX | ||
| Mức độ bảo vệ thiết bị Gb | PTB 00 ATEX 2049 X | |
| Mức độ bảo vệ thiết bị Da | PTB 00 ATEX 2049 X | |
| Chứng nhận UL | đạt tiêu chuẩn an toàn của UL, loại thông dụng | |
| Phê duyệt CCC | ||
| Vùng nguy hiểm | 2020322315002308 | |
| Phê duyệt NEPSI | ||
| Chứng chỉ NEPSI | GYJ16.1392X | |
| Phê duyệt KCC | ||
| Vùng nguy hiểm | 18-AV4BO-0478X | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -40 ... 100 °C (-40 ... 212 °F) | |
| Thông số phần cơ | ||
| Kiểu kết nối | terminals kiểu vặn vít | |
| Mặt cắt lõi | lên đến 2.5 mm2 , chiều dài cách điện đã bóc: 7 mm | |
| Kết nối (phía hệ thống) | đầu nối ren, đầu nối Dây cable glvà M20 x 1.5, chiều dài ren có thể sử dụng 10 mm, độ sâu vặn tối đa 10 mm | |
| Vật liệu vỏ | PBT | |
| Mặt cảm biến | PBT | |
| Mức độ bảo vệ | IP68 | |
| Kích thước | ||
| Chiều cao | 40 mm | |
| Chiều rộng | 80 mm | |
| Chiều dài | 80 mm | |
| Thông tin chung | ||
| Sử dụng trong khu vực nguy hiểm. | xem hướng dẫn sử dụng | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27274101 |
| ECLASS 12.0 | 27274101 |
| ECLASS 11.0 | 27272401 |
| ECLASS 10.0.1 | 27272401 |
| ECLASS 9.0 | 27272401 |
| ECLASS 8.0 | 27272401 |
| ECLASS 5.1 | 27272401 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
