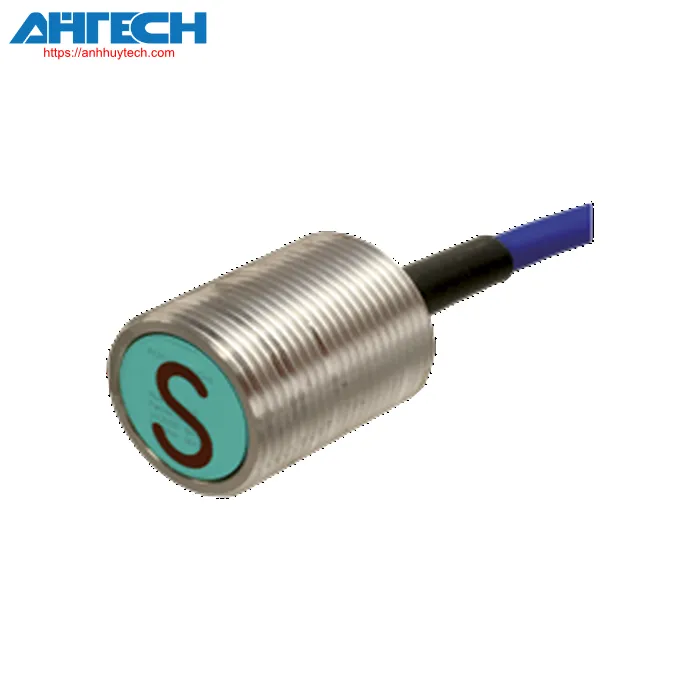

Cảm biến cảm ứng Pepperl+Fuchs NJ6-22-SN-G-10M

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NJ6-22-SN-G-10M

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NJ6-22-SN-G-10M

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường đóng (NC)
Loại đầu ra		NAMUR với chức năng an toàn
Khoảng cách hoạt động định mức		6 mm
Lắp đặt		flush
Đảm bảo khoảng cách hoạt động		0 ... 4.86 mm
Hệ số giảm hoạt tải r_Al		0.4
Hệ số giảm hoạt tải r_Cu		0.3
Hệ số giảm hoạt tải r₃₀₄		0.85
Mức độ toàn vẹn an toàn (SIL)		tối đa đến SIL3 theo tiêu chuẩn IEC 61508 Nguy hiểm! Trong các ứng dụng liên quan đến an toàn, cảm biến phải được vận hành với giao diện an toàn đã được phê chuẩn từ Pepperl+Fuchs, chẳng hạn như KFD2-SH-EX1. Xem thêm tài liệu "exida Chức năngal Safety Assessment" có sẵn trên www.pepperl-fuchs.com là một phần không thể thiếu trong tài liệu của sản phẩm này
Loại đầu ra		2 dây
Công suất định mức
Điện áp danh định		8.2 V (R_i approx. 1 kO)
Tần số chuyển đổi		0 ... 2000 Hz
Phù hợp cho công nghệ 2:1.		Có, với diode bảo vệ đảo cực
Dòng tiêu thụ
	Bề mặt đo không được phát hiện	= 3 mA
	Bề mặt đo được phát hiện	= 1 mA
Các thông số liên quan đến chức năng an toàn
Mức độ toàn vẹn an toàn (SIL)		SIL 3
MTTF_d		11850 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Phê duyệt IECEx
	Mức độ bảo vệ thiết bị Ga	IECEx PTB 11.0092X
	Mức độ bảo vệ thiết bị Gb	IECEx PTB 11.0092X
	Cấp độ bảo vệ thiết bị Gc (ec)	IECEx TUR 21.0017X
	Mức độ bảo vệ thiết bị Da	IECEx PTB 11.0092X
	Cấp độ bảo vệ thiết bị Dc (tc)	IECEx TUR 21.0018X
	Mức độ bảo vệ thiết bị Mb	IECEx PTB 11.0092X
Phê duyệt ATEX
	Mức độ bảo vệ thiết bị Ga	PTB 00 ATEX 2049 X
	Mức độ bảo vệ thiết bị Gb	PTB 00 ATEX 2049 X
	Cấp độ bảo vệ thiết bị Gc (ec)	TÜV 20 ATEX 8523 X
	Mức độ bảo vệ thiết bị Da	PTB 00 ATEX 2049 X
	Cấp độ bảo vệ thiết bị Dc (tc)	TÜV 20 ATEX 8524 X
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, loại thông dụng
	Vị trí thông thường	E87056
	Vùng nguy hiểm	E501628
	Bản vẽ điều khiển	116-0454
Phê duyệt CCC
	Vùng nguy hiểm	2020322315002308
Phê duyệt NEPSI
	Chứng chỉ NEPSI	GYJ16.1392X
Điều kiện môi trường
nhiệt độ môi trường		-40 ... 100 °C (-40 ... 212 °F)
Thông số phần cơ
Kiểu kết nối		Dây cable
Vật liệu vỏ		stainless steel (303/1.4305)
Mặt cảm biến		Valox (PBT), màu xanh lá cây
Mức độ bảo vệ		IP68
Cable
	Đường kính cáp	6 mm ± 0.2 mm
	Bán kính uốn	> 10 x đường kính cáp
	Vật liệu	silicone
	Mặt cắt lõi	0.75 mm²
	Chiều dài	10 m
Kích thước
	Chiều dài	35 mm
	Đường kính	28.3 mm
	Kích thước ren	PG21
Thông tin chung
Sử dụng trong khu vực nguy hiểm.		xem hướng dẫn sử dụng

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274101
ECLASS 12.0	27274101
ECLASS 11.0	27272401
ECLASS 10.0.1	27272401
ECLASS 9.0	27272401
ECLASS 8.0	27272401
ECLASS 5.1	27272401
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
