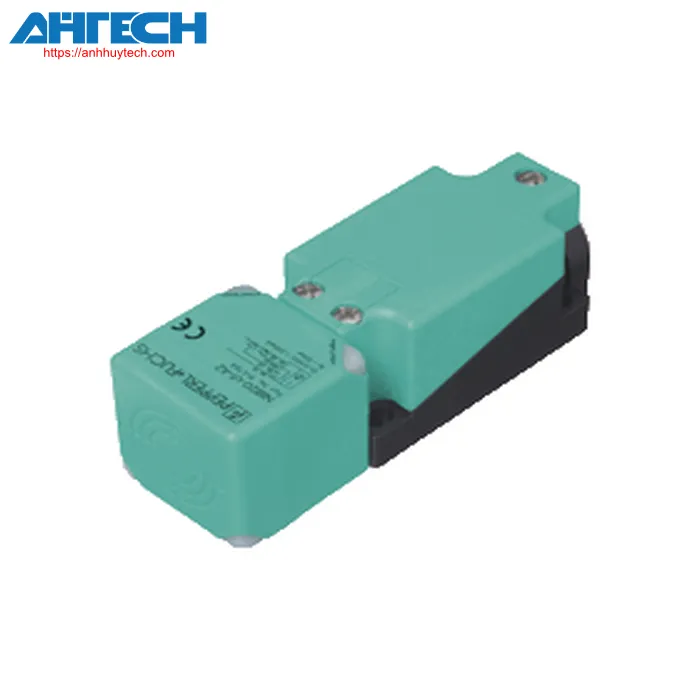

Cảm biến cảm ứng Pepperl+Fuchs NRB20-U1-E2-IO

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng NRB20-U1-E2-IO

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của NRB20-U1-E2-IO

Thông số kỹ thuật chung
Chức năng chuyển đổi		Lập trình thường mở/đóng (NO/NC)
Loại đầu ra		PNP
Khoảng cách hoạt động định mức		20 mm (cài đặt gốc)
Gần khoảng cách hoạt động		15 mm (có thể kích hoạt bằng phần mềm)
Lắp đặt		flush
Đầu ra phân cực		DC
Đảm bảo khoảng cách hoạt động		0 ... 16.2 mm
Hệ số giảm hoạt tải r_Al		1
Hệ số giảm hoạt tải r_Cu		1
Hệ số giảm hoạt tải r₃₀₄		1
Hệ số giảm hoạt tải r_St37		1
Loại đầu ra		3 dây
Công suất định mức
Điện áp hoạt động		10 ... 30 V DC
Tần số chuyển đổi		0 ... 440 Hz (chế độ điểm chuyển đổi) 0 ... 10 Hz (chế độ window, chế độ điểm chuyển với chỉ báo ổn định)
Độ trễ		typ. 3 %
Bảo vệ phân cực ngược		bảo vệ đảo cực
Bảo vệ ngắn mạch		nhấp nháy
Sụt áp		= 0.5 V
Dòng điện hoạt động		0 ... 200 mA
Dòng điện Off-state		0 ... 0.5 mA typ. 60 µA at 25 °C
Dòng điện không tải		= 20 mA
Thời gian trễ trước khi sẵn sàng		max. 150 ms
Từ trường không đổi		200 mT
Từ trường xoay chiều		200 mT
Chỉ báo điện áp hoạt động		Đèn LED, màu xanh lá cây
Chỉ báo trạng thái		LED, màu vàng
Các thông số liên quan đến chức năng an toàn
MTTF_d		701 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Giao diện
Loại giao diện		IO-Link ( via C/Q = terminal 4 )
Phiên bản IO-Link		1.1
Device ID		0x201005 (2101253)
Tốc độ truyền tải		COM2 (38.4 kBit/s)
Thời gian chu kỳ tối thiểu		2.3 ms
Độ rộng dữ liệu xử lý		Xử lý đầu vào dữ liệu (phía hệ thống điều khiển): 2 Bit Xử lý đầu ra dữ liệu (phía hệ thống điều khiển): none
Hỗ trợ chế độ SIO		Có
Loại cổng chính tương thích		A
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Lớp bảo vệ		II
	Điện áp cách điện định mức	60 V
	Điện áp xung định mức	800 V
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, loại thông dụng Class 2 nguồn cấp source
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 70 °C (-13 ... 158 °F)
Nhiệt độ bảo quản		-40 ... 85 °C (-40 ... 185 °F)
Thông số phần cơ
Kiểu kết nối		terminals kiểu vặn vít
Thông tin kết nối		Có thể gắn tối đa hai dây dẫn có cùng tiết diện lõi trên một kết nối đầu cuối! Mô-men xoắn siết 1.2 Nm + 10 %
Mặt cắt lõi		lên đến 2.5 mm²
	Tiết diện lõi tối thiểu	không có đầu nối ở cuối Dây cable 0.5 mm² , cùng ống nối 0.34 mm²
	Diện tích mặt cắtcủa lõi lớn nhất	không có đầu nối ở cuối Dây cable 2.5 mm² , cùng ống nối 1.5 mm²
Vật liệu vỏ		PA/kim loại với lớp phủ bột epoxy
Mặt cảm biến		PA
Vật liệu vỏ		Nhựa
Mức độ bảo vệ		IP67
Khối lượng		275 g
Kích thước
	Chiều cao	40 mm
	Chiều rộng	40 mm
	Chiều dài	118 mm
Lưu ý		Mô-men vặn: 1.8 Nm (vỏ)
Cài đặt gốc
Cài đặt mặc định		chế độ vận hành = chế độ điểm chuyển đổi với cảnh báo ổn định chức năng chuyển mạch = Thường mở (NO) khoảng cách chuyển đổi = 20 mm

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
