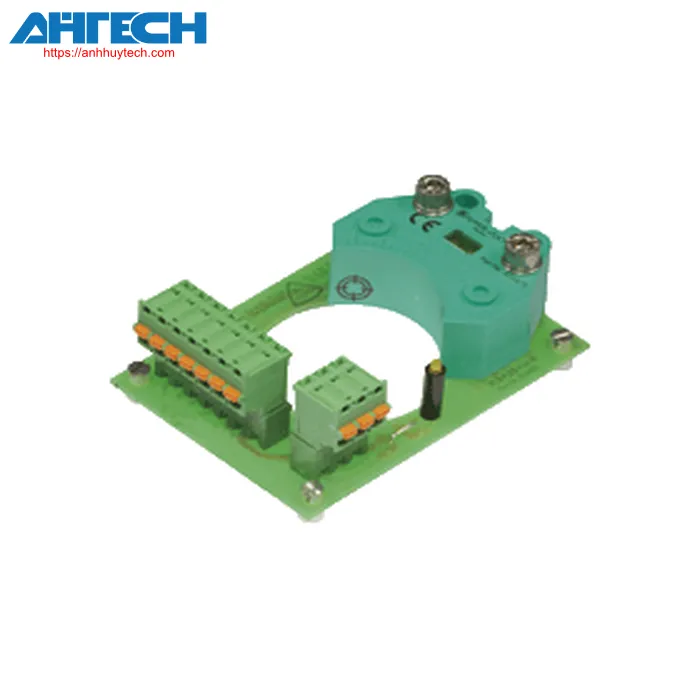

Cảm biến cảm ứng Pepperl+Fuchs PL3-F25-N4-K
Danh mục Pepperl+Fuchs
Liên hệ Zalo
Gọi ngay
Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của PL3-F25-N4-K
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chức năng chuyển đổi | 2 x thường đóng (NC) | |
| Loại đầu ra | NAMUR | |
| Khoảng cách hoạt động định mức | 3 mm | |
| Lắp đặt | có thể gắn phẳng | |
| Đảm bảo khoảng cách hoạt động | 0 ... 2.43 mm | |
| Khoảng cách hoạt động thực tế | 2.7 ... 3.3 mm | |
| Hệ số giảm hoạt tải rAl | 0.52 | |
| Hệ số giảm hoạt tải rCu | 0.43 | |
| Hệ số giảm hoạt tải r304 | 0.86 | |
| Hệ số giảm hoạt tải rSt37 | 1 | |
| Hệ số giảm hoạt tải rđồng thau | 0.54 | |
| Loại đầu ra | 2 dây | |
| Công suất định mức | ||
| Điện áp danh định | 8.2 V (Ri approx. 1 kO) | |
| Điện áp hoạt động | 5 ... 25 V | |
| Tần số chuyển đổi | 0 ... 100 Hz | |
| Độ trễ | typ. 5 % | |
| Bảo vệ phân cực ngược | bảo vệ đảo cực | |
| Bảo vệ ngắn mạch | Có | |
| Phù hợp cho công nghệ 2:1. | Có, không cần diode bảo vệ đảo cực | |
| Dòng tiêu thụ | ||
| Bề mặt đo không được phát hiện | = 3 mA ở điện áp danh định | |
| Bề mặt đo được phát hiện | = 1 mA ở điện áp danh định | |
| Thời gian trễ trước khi sẵn sàng | = 1 ms | |
| Đèn báo trạng thái chuyển đổi | LED, màu vàng | |
| Chỉ báo trạng thái van | LED, màu vàng có thể được tắt bởi DB1 |
|
| Các thông số liên quan đến chức năng an toàn | ||
| MTTFd | 834 a | |
| Mission Time (TM) | 20 a | |
| Phạm vi chẩn đoán (DC) | 0 % | |
| Tuân thủ các tiêu chuẩn và chỉ thị | ||
| Sự phù hợp tiêu chuẩn | ||
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
|
| Sự tương thích điện từ | NE 21:2007 | |
| Tiêu chuẩn | EN IEC 60947-5-2 | |
| Phê duyệt và chứng nhận | ||
| Phê duyệt IECEx | ||
| Mức độ bảo vệ thiết bị Ga | IECEx TUN 17.0021X | |
| Mức độ bảo vệ thiết bị Gb | IECEx TUN 17.0021X | |
| Mức độ bảo vệ thiết bị Mb | IECEx TUN 17.0021X | |
| Phê duyệt ATEX | ||
| Mức độ bảo vệ thiết bị Ga | TÜV 99 ATEX 1479 X | |
| Mức độ bảo vệ thiết bị Gb | TÜV 99 ATEX 1479 X | |
| Cấp độ bảo vệ thiết bị Gc (ic) | PF13CERT2895 X | |
| Phê duyệt CCC | ||
| Vùng nguy hiểm | 2020322315002262 | |
| Phê duyệt NEPSI | ||
| Chứng chỉ NEPSI | GYJ19.1410X | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | -25 ... 100 °C (-13 ... 212 °F) | |
| Nhiệt độ bảo quản | -40 ... 100 °C (-40 ... 212 °F) | |
| Thông số phần cơ | ||
| Kết nối (phía hệ thống) | Terminal dạng lò xò | |
| Mặt cắt lõi (phía hệ thống) | lên đến 2.5 mm2 | |
| Kết nối (phía van) | Terminal dạng lò xò | |
| Mặt cắt lõi (phía van) | lên đến 2.5 mm2 | |
| Vật liệu vỏ | PBT | |
| Mặt cảm biến | PBT | |
| Khối lượng | 91 g | |
| Mô-men xiết, vặn vít | 0.3 Nm | |
| Kích thước | ||
| Chiều cao | 99 mm | |
| Chiều rộng | 67 mm | |
| Chiều dài | 34 mm | |
| Thông tin chung | ||
| Sử dụng trong khu vực nguy hiểm. | xem hướng dẫn sử dụng | |
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ECLASS 11.0 | 27220501 |
| ECLASS 10.0.1 | 27220501 |
| ECLASS 9.0 | 27220501 |
| ECLASS 8.0 | 27220501 |
| ECLASS 5.1 | 27220501 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
