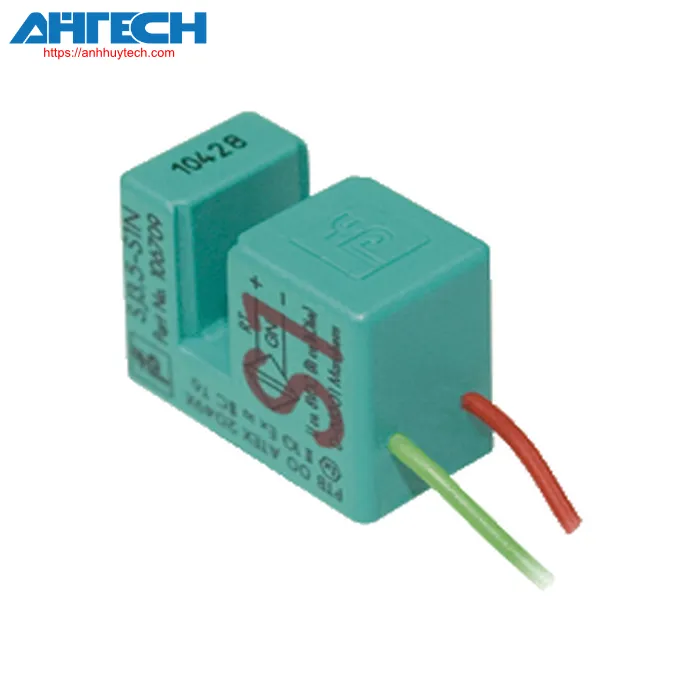

Cảm biến cảm ứng Pepperl+Fuchs SJ3,5-S1N

Danh mục Pepperl+Fuchs

Cảm biến cảm ứng SJ3,5-S1N

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của SJ3,5-S1N

Thông số kỹ thuật chung
Chức năng chuyển đổi		Thường mở (NO)
Loại đầu ra		NAMUR với chức năng an toàn
Chiều rộng khe cắm		3.5 mm
Độ sâu ngâm (mặt bên)		5 ... 7 typ. 6 mm
Mục tiêu tham khảo		10 x 7 x 0.3 mm³, Al
Mức độ toàn vẹn an toàn (SIL)		tối đa đến SIL3 theo tiêu chuẩn IEC 61508 Nguy hiểm! Trong các ứng dụng liên quan đến an toàn, cảm biến phải được vận hành với giao diện an toàn đã được phê chuẩn từ Pepperl+Fuchs, chẳng hạn như KFD2-SH-EX1. Xem thêm tài liệu "exida Chức năngal Safety Assessment" có sẵn trên www.pepperl-fuchs.com là một phần không thể thiếu trong tài liệu của sản phẩm này
Loại đầu ra		2 dây
Công suất định mức
Điện áp danh định		8.2 V (R_i approx. 1 kO)
Tần số chuyển đổi		0 ... 2500 Hz
Độ trễ		với bộ khuếch đại công tắc NAMUR: 0.09 mm (e. g. Pepperl+Fuchs KCD2-SR-Ex1.LB) với bộ khuếch đại chuyển đổi an toàn 0.05 mm (e. g. Pepperl+Fuchs KFD2-SH-Ex1)
Phù hợp cho công nghệ 2:1.		Có, với diode bảo vệ đảo cực
Tốc độ tăng của dòng điện		2.1 mA / mm
Dòng tiêu thụ
	Bề mặt đo không được phát hiện	0.2 ... 1 mA
	Bề mặt đo được phát hiện	= 3 mA
Các thông số liên quan đến chức năng an toàn
Mức độ toàn vẹn an toàn (SIL)		SIL 3
MTTF_d		11850 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		0 %
Tuân thủ các tiêu chuẩn và chỉ thị
Sự phù hợp tiêu chuẩn
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
	Tiêu chuẩn	EN IEC 60947-5-2
Phê duyệt và chứng nhận
Phê duyệt IECEx
	Mức độ bảo vệ thiết bị Ga	IECEx PTB 11.0092X
	Mức độ bảo vệ thiết bị Gb	IECEx PTB 11.0092X
	Mức độ bảo vệ thiết bị Da	IECEx PTB 11.0092X
	Mức độ bảo vệ thiết bị Mb	IECEx PTB 11.0092X
Phê duyệt ATEX
	Mức độ bảo vệ thiết bị Ga	PTB 00 ATEX 2049 X
	Mức độ bảo vệ thiết bị Gb	PTB 00 ATEX 2049 X
	Mức độ bảo vệ thiết bị Da	PTB 00 ATEX 2049 X
Chứng nhận UL		đạt tiêu chuẩn an toàn của UL, loại thông dụng
	Vị trí thông thường	E87056
	Vùng nguy hiểm	E501628
	Bản vẽ điều khiển	116-0454
Phê duyệt CCC
	Vùng nguy hiểm	2020322315002308
Phê duyệt NEPSI
	Chứng chỉ NEPSI	GYJ16.1392X
Điều kiện môi trường
nhiệt độ môi trường		-25 ... 100 °C (-13 ... 212 °F)
Thông số phần cơ
Kiểu kết nối		dây Dây cable mềm LiY
Vật liệu vỏ		PBT
Mức độ bảo vệ		IP67
Cable
	Đường kính cáp	1.1 mm ± 0.1 mm
	Bán kính uốn	> 10 x đường kính cáp
	Vật liệu	PVC
	Mặt cắt lõi	0.14 mm²
	Chiều dài	500 mm
Kích thước
	Chiều cao	15 mm
	Chiều rộng	10 mm
	Chiều dài	19.5 mm
Lưu ý		Chỉ dành cho kim loại màu Adjustable stop
Thông tin chung
Sử dụng trong khu vực nguy hiểm.		xem hướng dẫn sử dụng

Phân loại

Hệ thống	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
