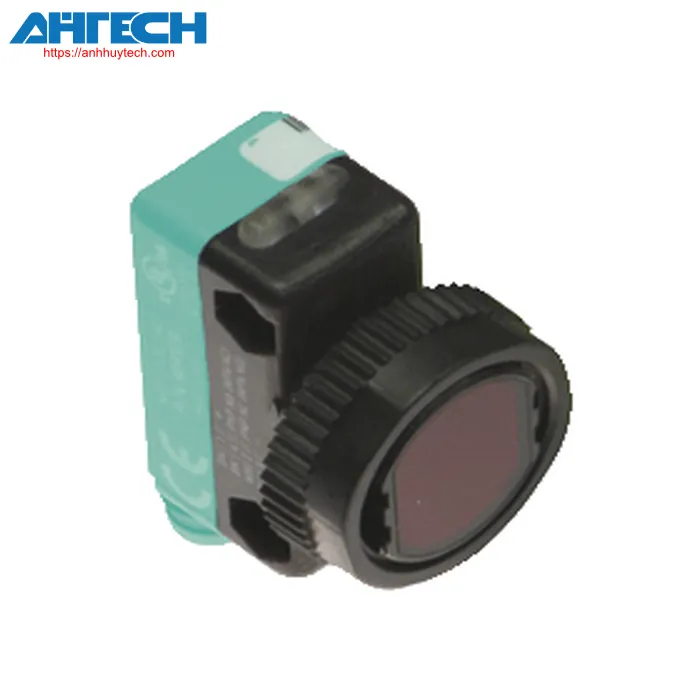

Cảm biến quang 10-7M-SET

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của BILIX 10-7M-SET

Phân loại

Mô tả sản phẩm
Cảm biến chùm tia

Thành phần hệ thống
Bộ phát		BILIX10-T.
Receiver		BILIX10-R.
Thông số kỹ thuật chung
Phạm vi phát hiện hiệu quả		1.5 ... 7 m
Phạm vi phát hiện ngưỡng		10 m
Số lượng chùm tia bảo vệ		1
Nguồn sáng		IRED
Loại ánh sáng		inframàu đỏ
Đánh dấu		CE
Góc mở		Bộ phát: approx. 15 ° Receiver: khoảng 24 ° với bộ lọc ánh sáng ban ngày
Optical face		mặt trước
Giới hạn ánh sáng môi trường		100000 Lux
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		Bộ phát: Đèn LED màu vàng sáng Receiver: Đèn LED màu vàng sáng lên
Chỉ báo chức năng		Bộ phát: Đèn LED màu vàng sáng lên khi chùm ánh sáng không bị chặn Đèn LED đỏ sáng khi chùm sáng bị gián đoạn
Chỉ báo cảnh báo ổn định		Bộ phát: Đèn LED màu vàng nhấp nháy khi tầm nhìn kém (chỉ báo ô nhiễm)
Thông số kỹ thuật điện
Điện áp hoạt động		20 ... 28 V
Dòng điện hoạt động		max. 20 mA at 24 V DC
Thời gian trễ trước khi sẵn sàng		< 350 ms
Đầu ra
Loại đầu ra		đầu ra transistor
Loại chuyển mạch		light-on
Đầu ra tín hiệu		2 dây, điện áp đầu ra được điều chế, khoảng thời gian = 3,05 ms, Tthấp = 0.5 ms, saturation voltage < 3 V
Thời gian đáp ứng		Chùm sáng không bị cản trở để chùm sáng bị gián đoạn: 20 ms Chùm ánh sáng bị gián đoạn để chùm ánh sáng không bị cản trở: 100 ms
Kháng tải		330 ... 470 O
Phù hợp với
Tiêu chuẩn sản phẩm		EN 61000-6-2, EN 61000-6-3
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-30 ... 75 °C (-22 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP50 theo EN60529
Kết nối		terminals kiểu vặn vít cho tối đa 1.5 mm.²
Khối lượng		23 g
Kích thước
	Chiều cao	75 mm
	Chiều rộng	25 mm
	Độ sâu	22 mm
