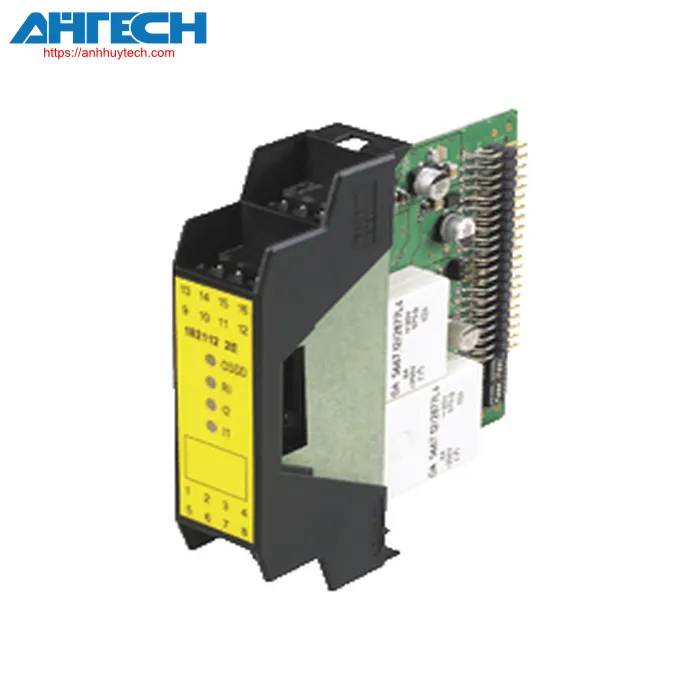

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của SB4 Module 2E
| Thông số kỹ thuật chung | ||
|---|---|---|
| Chế độ vận hành | Vô hiệu hóa khởi động/khởi động lại, giám sát rơle, tắt khẩn cấp, thời gian tắt máy | |
| Các thông số liên quan đến chức năng an toàn | ||
| Mức độ toàn vẹn an toàn (SIL) | SIL 3 | |
| Mức hiệu suất (PL) | PL e | |
| Danh mục | Cat. 4 | |
| Mission Time (TM) | 20 a | |
| Type | 4 | |
| Chỉ báo/các phương tiện vận hành | ||
| Chỉ báo chức năng | đèn LED màu đỏ: OSSD OFF đèn LED màu xanh lá cây: OSSD BẬT đèn LED màu vàng: đèn LED màu vàng sẵn sàng khởi động (2x): kênh đèn báo hiệu 1 ... 2 |
|
| Bộ phận điều khiển | Công tắc DIP | |
| Thông số kỹ thuật điện | ||
| Điện áp hoạt động | 24 V DC ± 20 % , 24 V DC ± 20 % , thông qua vỏ SB4 |
|
| đầu vào | ||
| Dòng kích hoạt | approx. 7 mA | |
| Tín hiệu kiểm tra đầu vào | Cổng reset để kiểm tra hệ thống | |
| Đầu ra | ||
| Đầu ra an toàn | 2 đầu ra rơle, cảm biến không tiếp xúc có hướng lực | |
| Đầu ra tín hiệu | Đầu ra để hiển thị trạng thái chuyển mạch của OSSDs. | |
| điện áp chuyển mạch | 10 V ... 250 V AC/DC | |
| Dòng điện chuyển mạch | min. 10 mA , max. 6 A AC/DC | |
| Công suất chuyển đổi | max. DC 24 VA , AC 230 VA | |
| Phù hợp với | ||
| Chức năng an toàn | ISO 13849-1 ; EN 61508 part1-4 | |
| Tiêu chuẩn sản phẩm | EN 61496-1 | |
| Phê duyệt và chứng nhận | ||
| Tuân thủ CE | CE | |
| Chứng nhận UL | cULus | |
| TÜV approval | TÜV | |
| Điều kiện môi trường | ||
| nhiệt độ môi trường | 0 ... 50 °C (32 ... 122 °F) | |
| Nhiệt độ bảo quản | -20 ... 70 °C (-4 ... 158 °F) | |
| Thông số phần cơ | ||
| Mức độ bảo vệ | IP20 | |
| Kết nối | terminals kiểu vặn vít , bề mặt cắt ngang của dây dẫn 0.2 ... 2 mm2 Tùy chọn /165: Terminal dạng lò xò , Mặt cắt của dây cáp 0.2 ... 1.5 mm2 |
|
| Vật liệu | ||
| Vỏ | Polyamide (PA) | |
| Khối lượng | approx. 150 g | |
| Kích thước | ||
| Chiều cao | 99 mm | |
| Chiều rộng | 22.6 mm | |
| Độ sâu | 100.5 mm | |
| Thông tin chung | ||
| Thông tin đặt hàng | without Tùy chọn /165 -> with terminals kiểu vặn vít with Tùy chọn /165 -> spring clamp terminals |
|
Phân loại
| Hệ thống | Classcode |
|---|---|
| ECLASS 13.0 | 27243101 |
| ECLASS 12.0 | 27243101 |
| ECLASS 11.0 | 27243101 |
| ECLASS 10.0.1 | 27243101 |
| ECLASS 9.0 | 27243101 |
| ECLASS 8.0 | 27243101 |
| ECLASS 5.1 | 27272790 |
| ETIM 9.0 | EC002538 |
| ETIM 8.0 | EC002538 |
| ETIM 7.0 | EC002538 |
| ETIM 6.0 | EC002538 |
| ETIM 5.0 | EC002538 |
| UNSPSC 12.1 | 46171620 |
