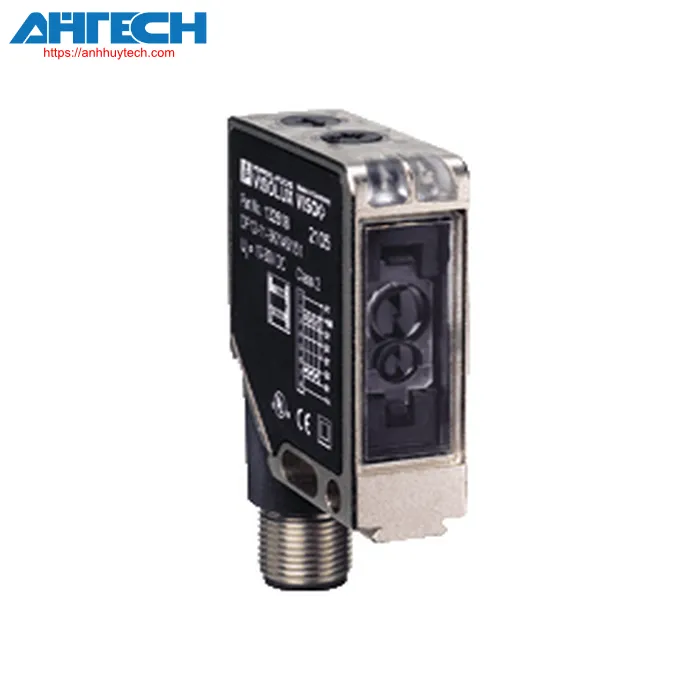

Cảm biến quang Pepperl+Fuchs DF12-11-3K/145/151

Danh mục Pepperl+Fuchs

Cảm biến quang DF12-11-3K/145/151

Thương hiệu: Pepperl+Fuchs
Mã sản phẩm:

Liên hệ Zalo

Gọi ngay

Chia sẻ:

Mô tả Download Phụ kiện

Trích dẫn bảng dữ liệu: Dữ liệu kỹ thuật của DF12-11-3K/145/151

Phân loại

Mô tả sản phẩm
Cảm biến màu dấu in, Phạm vi phát hiện 11 mm, Ánh sáng RGB, external Teach-In, 3 push-pull outputs, Giắc M12

Thông số kỹ thuật chung
Phạm vi cảm biến		11 mm ± 2 mm
Nguồn sáng		3 LEDs (R,G,B)
Loại ánh sáng		Có thể nhìn thấy màu xanh lá cây/đỏ/xanh, modulated light
Kích thước điểm sáng		1 mm x 3 mm
Sai số góc		max. ± 3°
Các thông số liên quan đến chức năng an toàn
MTTF_d		730 a
Mission Time (T_M)		20 a
Phạm vi chẩn đoán (DC)		60 %
Chỉ báo/các phương tiện vận hành
Chỉ báo hoạt động		đèn LED màu xanh lá cây, sáng liên tục Bật nguồn , Chỉ báo điện áp thấp: Green LED, xung (khoảng 0,8 Hz) , ngắn mạch : Đèn LED nhấp nháy màu xanh lá cây (khoảng 4 Hz)
Chỉ báo chức năng		2 đèn LED màu vàng, sáng lên trong trường hợp phát hiện
Chỉ báo Teach-In		Kênh Teach-In: Đèn LED xanh/vàng nhấp nháy theo pha.; 2.5 Hz. Độ dung sai Teach-In: Đèn LED xanh/vàng nhấp nháy không đồng pha.; 2.5 Hz .
Bộ phận điều khiển		2 Công tắc xoay Teach-In dành cho kênh Teach-In và dung sai Teach-In .
Thông số kỹ thuật điện
Điện áp hoạt động		10 ... 30 V DC
Ripple		10 %
Dòng điện không tải		= 40 mA
Lớp bảo vệ		II, điện áp định mức = 250 V AC với mức độ ô nhiễm 1-2 theo IEC 60664-1
đầu vào
Đầu vào chức năng		Ext. Đầu vào Teach-In (ET) Ext. blanking-input (AT)
Đầu ra
Đầu ra tín hiệu		3 đầu ra push-pull (4 trong 1), chống đoản mạch, bảo vệ đảo cực
điện áp chuyển mạch		max. 30 V DC
Dòng điện chuyển mạch		max. 100 mA
Tần số chuyển đổi		500 Hz
Thời gian đáp ứng		1 ms
Phù hợp với
Tiêu chuẩn sản phẩm		EN 60947-5-2
Phê duyệt và chứng nhận
Phù hợp với EAC		TR CU 020/2011
Phê duyệt CCC		Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm có định mức = 36 V
Phê duyệt		CE, cULus
Điều kiện môi trường
nhiệt độ môi trường		-20 ... 60 °C (-4 ... 140 °F)
Nhiệt độ bảo quản		-20 ... 75 °C (-4 ... 167 °F)
Thông số phần cơ
Mức độ bảo vệ		IP67
Kết nối		8-pin, Đầu nối kim loại M12, 90° có thể chuyển đổi
Vật liệu
	Vỏ	Khung: mạ niken, kẽm đúc áp lực, Bên: nhựa PC gia cường bằng sợi thủy tinh
	Optical face	Khung nhựa
Khối lượng		60 g
Kích thước
	Chiều cao	49 mm
	Chiều rộng	41.5 mm
	Độ sâu	15 mm
Lưu ý		(Sử dụng cáp kết nối loại V19)
